章 概述

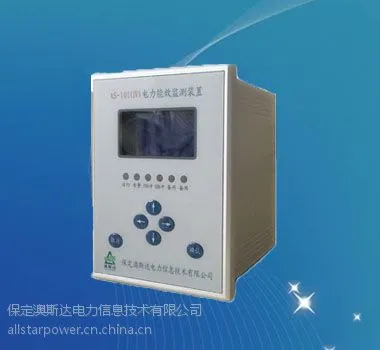

1、 AS-100(IV)系列电力能效监测装置的分类及适用范围

AS-100（IV）系列电力能效监测装置的主要作用是采集、处理电气量信息，并能与电力能效信息集中服 务器进行数据交换的装置。根据应用的电压等级不同分为 AS-101(IV)和 AS-102(IV)电力能效监测装置两种 型号。AS-101(IV)适用于 1KV 及以上电压等级电力系统线路、变压器、电动机、电容器等设备的监测。AS-102(IV) 适用于 0.4KV 及以下电压等级的低压配电变压器、低压电动机、低压进出线等设备的监测。

2、 AS-100(IV)系列电力能效监测装置的主要特点

2.1    AS-100(IV)系列电力能效监测装置即可集中组屏也可就地分散安装在高压开关柜上。

2.2    装置采用了高性能处理器ARM 系列芯片，能在当地实时完成电流、电压、有功功率、无功功率、功率 因数、频率、谐波、电度量等的监测。

2.3    装置采用了高性能 32 位处理器和高分辨率的A/D 转换器，结合专用的测量 CT，***了遥测量的高精度。

2.4    在硬件设计上，装置采用统一的硬件平台，为调试及维修带来了***的方便。

2.5    装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。

2.6    友好的人机界面，装置采用全汉化大屏幕液晶显示，越限报告，告警报告，遥信变位，遥测，定值整 定等都在人机界面上有明确的汉字标识，便于用户使用和掌握。

2.7    通讯方式采用 RS485 接口，MODBUS 等通讯规约。

3、 AS-100(IV)系列电力能效监测装置的主要技术数据

3.1    额定数据

a. 交、直流装置电源：交直流 220V 或 110V；

b. AS-101（IV）交流电压：相电压 57.74 V，线电压 100V； AS-102（IV）交流电压：相电压 220V，线电压 380V；

c.  交流电流：5A 或 1A（定货时说明）；

d. 频率：50Hz；

3.2    功率消耗：

a. 电源回路：             ≤5VA

b. 交流电压回路：      <  0.5VA/相

c. 交流电流回路：      <  1VA/相(IN  =5A)  或  < 0.5VA/相 (IN =1A)

3.3    精确工作范围：

a. 电流：0.02In～1.3In

b. AS-101(IV)电压：2V～140V

AS-100(IV)系列电力能效监测装置技术使用说明书                          3

保定澳斯达电力信息技术有限公司

AS-102(IV)电压：5V～450V

c. 频率：45Hz～55Hz d. 时间：1～600S

3.4    定值误差：

a. 电流及电压定值误差：   <±3％ 整定值

b. 时间定值误差：             <±1％  整定时间+35ms

3.5    测量误差范围

a. 频率：  ±0.02HZ

b. 电流、电压：  0.5％

c. 有功功率、无功功率：  0.5％

3.11   环境条件

a. 环境温度：工作温度：-25℃～＋55℃，装置在正常工作温度-25℃～＋55℃范围内动作值因温度变 化而引起的变差不大于±3% ，贮运温度：－25℃～＋70℃

b. 大气压力：   80～110kPa c. 相对湿度：                           不大于 90％
