概述

LMZB-0.***、B型电流互感器为浇注式户内型，供配电变压器过载保护用。与互感器配套使用的继电器型号为MPRB99-1.00-GF。互感器执行IEC标准。

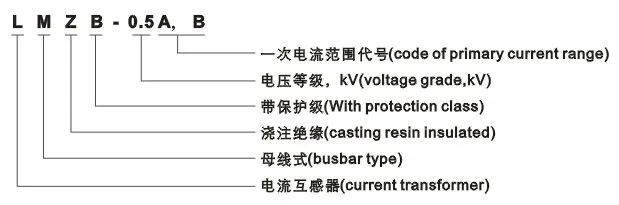

型号含义

结构简介
互感器为母线式，单相绝缘电缆空过互感器内孔后，在二次绕组出线可以得到相应的二次电流。
互感器有两个二次绕组，一个二次绕组作保护用，出线头标志为SO、S1(抽头)、S2;另一个二次绕组作检测，出线头标志为C、D。
技术参数
1.工作电压：0.72KV
2.二次绕组工频耐压：3KV(若SO和C在互感器内部已连至接地端EARTH，则不进行此项试验；
3.互感器一次电流变化范围及二次电流见下表。
LMZB-0.5技术参数

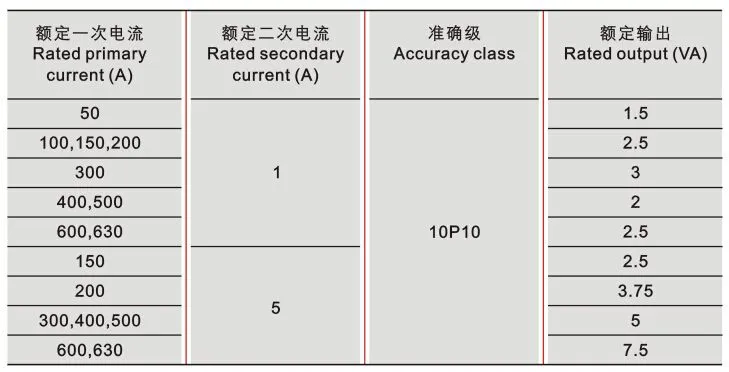

LMZB-0.***、B技术参数

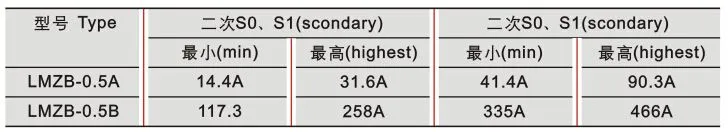

CT在二次出头不同时的一次电流


CT的变比

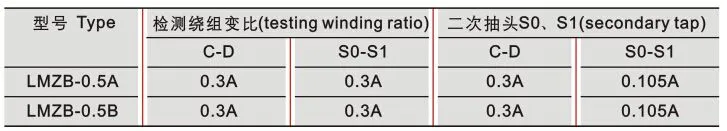

CT检测绕组变比

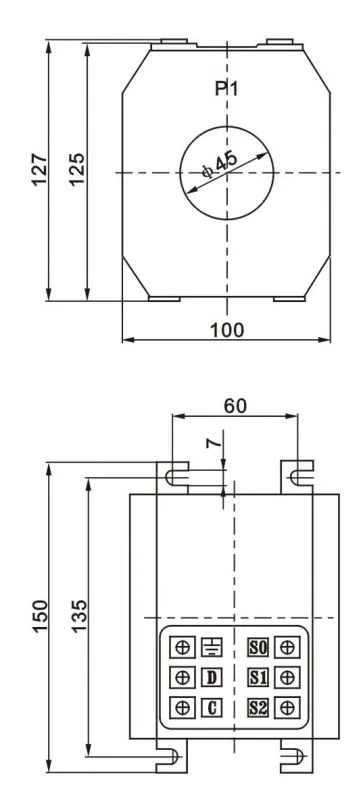

尺寸图

LMZB-0.5型电流互感器

LMZB-0.***、B型电流互感器

订货须知
1.绝缘等级
2.电流比
3.准确级次及额定二次负荷
4.使用环境
