YAMAH（雅马哈）MTX 5-D 数字混音矩阵处理器

商用音响方案的核心

主要为多区域商用固定音响安装方案而设计，MTX 系列阵列处理器能在零售商店、餐厅/ 酒吧、宴会厅等多种用途的场地灵活发挥它的处理能力。它位于您系统的核心，负责主要的处理能力工作，可通过自带的MTX Editor 程序直观的界面，来配置、编程和管理您的整个音响工程。该系列由两个具备不同DSP 处理能力和扩展能力的型号组成，使MTX 处理器能满足多种商用环境。

特点

• 满足小型到中型商业用途的理想数字处理器

• 新开发的数字音频传输格式 YDIF

• 功能全面的输入输出配置和用于声音回放的 SD 卡插槽

• 内置的 Dante 网络端口和 MY 卡槽（*** MTX5-D ）为大型音响工程提供了扩展能力

• 灵活的外部控制能力

• 2 个数字效果处理器

• MTX Editor 软件实现便捷的安装调试和参数控制

• 数字控制面板—— DCP 系列

产品线

MTX3

26 x 8 矩阵混音 / 信号处理器

• 8通道 话筒/线路 输入以及 8通道 模拟输出

• 16通道 YDIF 数字 输入/输出

• SD 卡槽用于音频播放

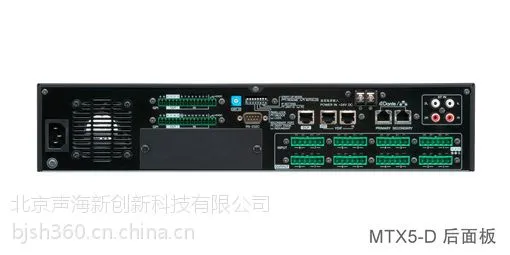

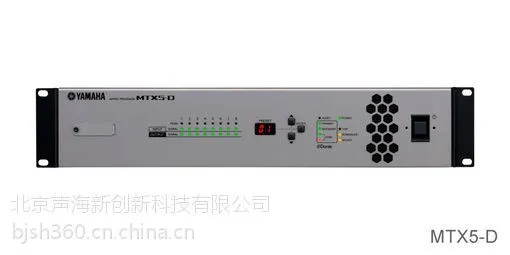

MTX5-D

34 x 16 矩阵混音 / 信号处理器

• 8通道 话筒/线路 输入以及 8通道 模拟输出

• 16通道 YDIF 数字 输入/输出

• 16通道 Dante 数字 输入/输出

• 1 x MY 扩展卡槽

• SD 卡槽用于音频播放

选配产品

数字控制面板 - DCP 系列

所有三个型号都配有美标和欧标尺寸，符合全球大部分国家和地区的技术指标。

DCP1V4S

• 包含 1 个音量旋钮 以及 4 个开关的墙面安装控制面板，适用于 MTX 系列

• 连接方便，使用 CAT5 线缆连接（传送 RS485 及供电）

• 1 台MTX 系列设备可连接最多 8 个 DCP 控制面板

DCP4S

• 包含 4 个开关墙面安装控制面板，适用于 MTX 系列

• 连接方便，使用 CAT5 线缆连接（传送 RS485 及供电）

• 1 台MTX 系列设备可连接最多 8 个 DCP 控制面板

DCP4V4S

• 包含 4 个音量旋钮 以及 4 个开关的墙面安装控制面板，适用于 MTX 系列

• 连接方便，使用 CAT5 线缆连接（传送 RS485 及供电）

• 1 台MTX 系列设备可连接最多 8 个 DCP 控制面板

输入扩展器/输出扩展器

EXi8

EXi8 输入扩展器可以将模拟话筒/线路音频信号转换为数字信号，并采用雅马哈 YDIF 格式进行发送。EXi8 的话放可以通过以太网线，从 MTX 处理器上进行遥控。

EXo8

EXo8 的输出扩展器带有 8 通道的DA 转换器， 可以将来自MTX系列处理器的数字输出信号转换为高品质的模拟音频。

相关产品

XMV 系列

XMV 系列多通道功率放大器结合了 D 类放大器的高效性以及针对商用安装音响系统而优化设计的诸多特性。

VXC 系列

VXC 系列提供了三种不同的单元尺寸，您因此能选择到最为合适安装场合使用的扬声器。

VXS 系列

VXS 系列包含了 2 个全频率型号以及 2 个超低音型号，您可以从中选择最为适合应用场合的型号。如有必要，还能为需要超低音补充的安装场合添加相应的超低音音箱。

技术规格



		MTX3			MTX5-D
记忆库		PRESET: 50
混音容量		混音通道 : 8 单声道 + 3 立体声 + 2 效果返回 + 8 插入			混音通道 : 16 单声道 + 3 立体声 + 2 效果返回 + 8 插入
		输出总线 : 8 单声道			输出总线 : 16 单声道
采样率		48kHz			48kHz/ 44.1kHz
输入	模拟	8 x Euroblock ( 平衡型 ), 4 x RCA 针式口 ( 用于 1、2 路的 ST)
	数字	YDIF (16 通道 ) 的 RJ45
		-			Dante(16 通道 ) 的 RJ45
输出	模拟	8 x Euroblock ( 平衡型 )
	数字	YDIF (16 通道 ) 的 RJ45
		-			RJ45 for Dante (16ch)
控制		8 x GPI 输入			16 x GPI 输入
		4 x GPI 输出(Open Collector)			8 x GPI 输出(Open Collector)
		Ethernet 100Base-TX			Ethernet 1000Base-T / Dante
		RS-232C
		DCP
SD 卡槽		1
电源要求		AC100V-240V, 50Hz/60Hz
尺寸 ( 宽 x 高 x 深 )	W	480mm (18.9")			480mm (18.9")
	H	44mm (1.7")			88mm (3.4")
	D	362mm (14.3")			351mm (13.9")
重量		4.8kg (10.6lbs)			6.3kg (13.9lbs)
