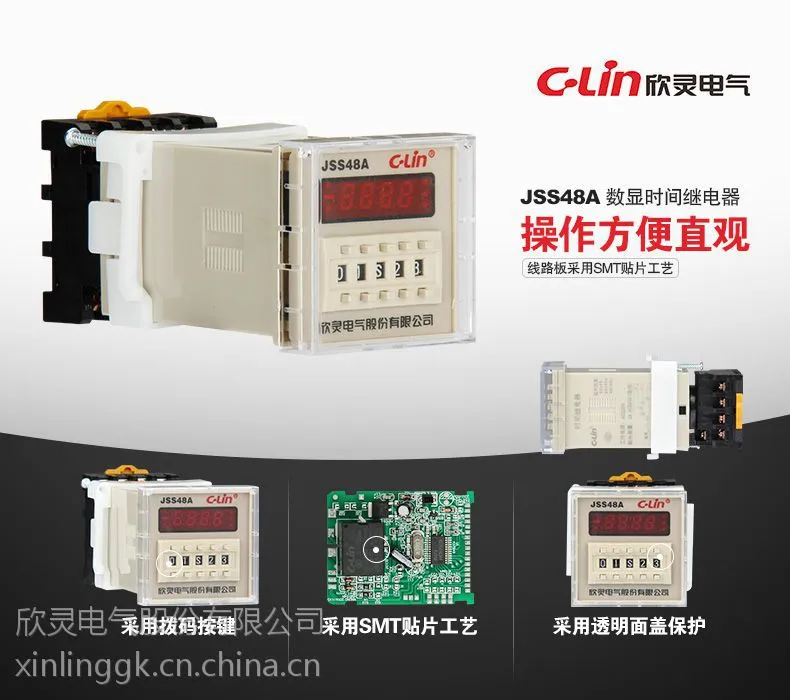

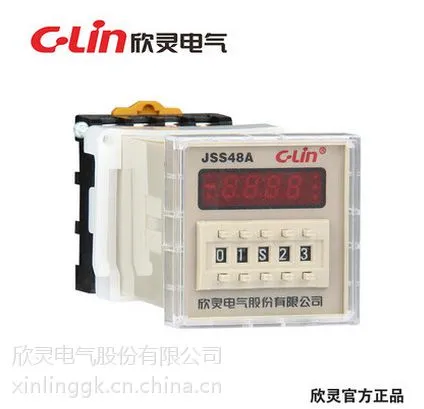

以下是欣灵JSS48A数显时间继电器两组通电延时暂停清零11只脚AC220V的内容：

一、概述：

DH48系列数显时间继电器（以下简称继电器）属于通电延时型，精度高、体积孝功耗孝性能可靠，稳定性高、宽电压，适用于交流50/60Hz，工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置得到时间接通或分断电路。

二、相关技术数据：

1.品牌/型号：欣灵/JSS48A

2.应用范围：时间

3.产品系列：JSS48A

4.触点形式：常开型

5.额定电压：AC220（V）

6.电流性质：交流

7.外形尺寸：小型

8.触点负载：微功率

9.直流电阻：1（Ω）

10.吸合电流：1.5（A）

11.防护特征：塑封式

12.继电器 DH48S、JSS48A数显时间继电器DH48S、JSS48A数显时间继电器 工作电源：DC24V

AC24V、220V、380V

13.延时范围：0.01s～99h99m 时分秒设置

14.重复误差：≤1%

15.工作模式：通电延时

16.触点形式：JSS48A：两组延时带复位暂停端

17.触点容量：3A AC220V(阻性)

18.外形尺寸：48×48×105mm

19.开孔尺寸：45×45mm

20.安装方式：面板式

三、使用说明：

1.因该系列继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时应大于等于0.5s。

2.按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中。

3.调整拨码开关，预置好延时时间，接通电源，继电器开始按第四条对应工作时序运行。

4.复位功能，在任意时刻接通复位端子，继电器恢复到初始状态。

5.暂停功能，在计时过程中接通暂停端子，计时停止，且显示此刻的时间，断开后继续计时，利用此功能可做累时器用。

6.在强电场环境且复位与暂停端子连接导线较长时，请使用屏蔽导线。

7.复位与暂停端子切勿输入电压或接地，以免损坏产品。

四、安装方式：

面板式安装：（1）-（2）-（3）-（4）-（5）-（6）

导轨式安装：（1）-（7）-（8）-（9）

装置式安装：（1）-（10）-（11）-（12）

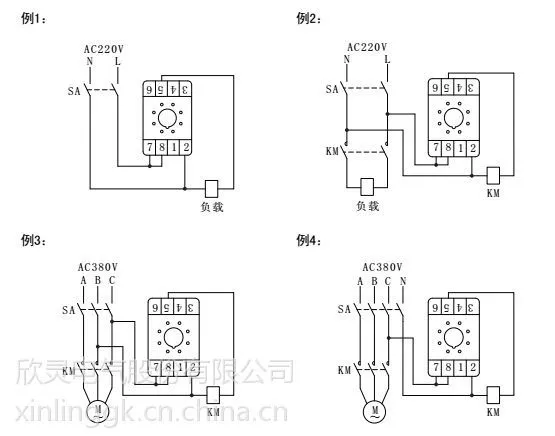

1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.***时，继电器直接控制，接线参考1；若负载阻性电流大于3A或感性电流大于0.***时，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC380V时，接线参考例3；交流接触器和继电器电源为AC220V时，接线为4.

2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或km（交流接触器）失电。

注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上。

注2：km为交流接触器的线圈，A1、A2两端可按例2、例3、例4接线。

注3：例3中的继电器及km工作电源均为AC380V，应注意选用产品的电压等级。
