一、 概述
ZJHP/ZJHM系列精小型气动薄膜阀，具有外形小、体轻、***和高效等特点，是符合IEC标准的***调节阀产品。气动薄膜调节阀是生产过程自动控制系统的执行器中用量和最重要的产品之一，而ZJHP系列精小型气动单座调节和ZJHM系列精小型气动套筒调节阀，又是用户选用量、使用面***的通用产品，它广泛用于一般流体介质的工艺过程控制。除了具备气动仪表的共同优点外，ZJHP/ZJHM系列精小型气动薄膜调节阀还具有可靠的动作特性、***的流量特性和宽大的可调范围。同时，稳定的操作、甚小的阀座泄漏更是本产品突出的特点。因此，本产品将以上述的独特优点，在各工业部门的广泛应用中取得高质量的控制效果。
二、 工作原理、结构

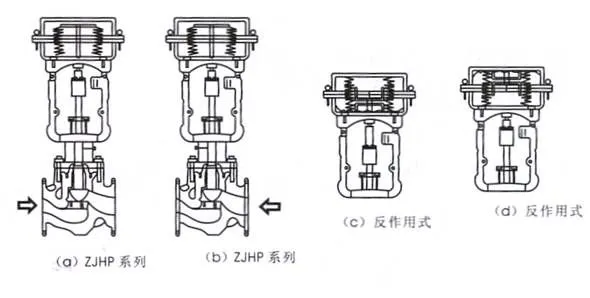

ZJHP系列精小型气动单座调节阀（相当于CV3000的HLS型小口径单座调节阀和HTS型单座调节阀），是由ZHA（B）型气动多弹簧薄膜执行机构和VJP型低流阻直通单座阀组成，见图1（a）
ZJHM系列精小型气动套筒调节阀（相当于CV3000的HCB型笼式双座调节阀），是由ZHA（B）型气动多弹簧薄膜执行机构和VJM型低流阻套筒组成，见图1（b）。
外来的气动压力信号输入膜室后，此压力作用在膜片上产生推力，此推力压缩弹簧组，并使推杆移动而带动阀杆使阀芯开（关），直至推力与弹簧组被压缩后的反力平衡而稳定在行程的某个位置上为止。依照上述原理可知，阀芯位移与输入压力信号具有一定的比例关系。
ZH型气动多弹簧薄膜执行机构（相当于CV3000的HV多弹簧式薄膜执行机构）按作用方式可分为正作用和反作用式两种。当信号压力增加时，推杆往伸出膜室的方向移动的执行机构为正作用式，其型号ZHA见图（d）：当信号压力增加时，推杆往退出膜室的方向移动的执行机构为反作用式，其型号为ZHB，见图1（C）
ZJHP/ZJHM系列精小型气动薄膜阀按照作用方式的不同，可分为气关式和气开式两种。气关式是由正作用执行机构和阀构成。当输入压力信号由下限值改变为上限值时，阀从全开到全关。气开式是由反作用执行机构和阀构成，当输入压力信号由下限值改变为上限值时，阀从全关到全开。


气动多弹簧薄膜执行机构，具有高度低、重量轻、装校简便和输出力大等特点。它由膜片、压缩弹簧、托盘、推杆、支架、轴套和膜盖等零件构成。膜片为较深的盆形，有效面积变化小，并采用优质橡胶，在-40℃至+85℃温度下使用，动作可靠。压缩弹簧采用多根组合的形式，以减小高度。推杆的导向表面采用精细加工，通过提高硬度和降低粗糙度，以达到减小回差和增加密封性的效果。反作用式执行机构采用O型密封圈型式，与推杆、轴套配合，其结构简单，密封可靠，通过正确的设计和***的加工，本机构省去了压缩弹簧的调节机构，可一次装成，减少了调整的麻烦。推杆与阀杆的连接则采用开缝螺母，使装卸十分灵活。
低流阻直通单座阀和套筒阀结构简单紧凑，并具有相当大的流量系数。本阀采用了直通单座无底盖顶导向结构的阀体型式，它具有体积小、重量轻、流送流畅、***高效的特点，阀体和配管的连接型式采用凸面和凹面法兰，适应不同的公称压力。阀盖分普通型和高温型两种形式，用于不同的工作温度。单座阀阀芯型式为上导向柱塞型。套筒阀芯为圆柱型，由套筒的内圆导向，套筒经精密加工开出了一定特性的窗孔。它们均具有***的流量特性，符合IEC标准规定的斜率偏差考核要求。标准型填料为聚四氟乙烯成型填料，根据现场使用要求还可选用柔性石墨等特种填料。
三、主要零件材料
阀体和阀盖：ZG25、304、316
阀内件：1Cr18Ni9（需要特殊材料或硬化处理，可与本公司商洽）
填料：聚四氟乙烯，柔性石墨，石棉纺织填料
膜片：丁晴橡胶夹增强涤纶织物
压缩弹簧：60Si2Mo
膜盖：A3
衬套：石墨复合材料
垫片：橡胶石棉板，1Cr18Ni9石棉缠线垫片
四、规格与技术参数
4．1 ZJHP系列和ZJHH系列精小型气动薄膜调节阀的规格与技术参数见表1所示；
