加工定制:是品牌:精拓型号:金属管浮子流量计 DN50
类型:变面积式流量计测量范围:高精度检测m3/h精度等级:高精度
公称通径:50mm适用介质:自来水 污水 污泥等等工作压力:正常MPa
工作温度:阀门材质温度℃规格:DN50
金属管浮子流量计,玻璃转子流量计,电磁流量计生产


指示器说明
    我公司开发了HS型智能金属管浮子流量计指示器,主要分为M1、M2、M3三种型号的指示器供用户选择。M1指示器主要用于就地指示,M2指示器用于远传信号,本安防爆场合,M3指示器主要用于隔爆场合,三种指示器与不同的
测量管配合使用即构成丰富多样的金属管浮子流量计。
    1、M1型指示器
    (1)M1指示器是直接用测量管中浮子带动随动磁钢旋转从而带动指针轴,通过刻度盘直接显示瞬时流量值,因此其结构简单,无任何修正,可靠性高,在用户要求下,可绘制两种不同介质的刻度。
    (2)限位报警装置
    在M1指示器内由SJ3.5型起始器,铝片等组成限位报警装置,起始器被安装在能被指针轴带动的铝片切割位置,通过改变铝片的位置,可以任意设定报警限。SJ3.5型起始器与晶体管继电器WE77/EX-1和WE77-2/EX-2配合使用,可实现上、下限报警信号的远传,并具有本安防爆性能,防爆标志为iaIICT6,其中WE77/EX-1可配一个SJ3.5起始器,实现一个报警限,WE77/EX-2可配两个SJ3.5始器,实现上、下限报警。

(3)WE77晶体管继电器及SJ3.5起始器技术参数
型号WE77/EX-1WE77/EX-2
供电电源

220VAC、24VDC

消耗功率

约3.5VA

工作温度

-25℃-+60℃

开路电压

8(13.5)V

8(13.5)V

短路电流

8(31)mH

8(62)mA

允许电感

3(31)mH

1(7.6)mH

允许电容

230(609)nF

160(539)nF

型号SJ3.5-NSJ3.5-SN
供电电源

8VDC

8VDC

有效面积开

>3mADC

有效面积关

≤1mADC

≤1mADC

自身电感

250μH

100μH

自身电容

50nF

50nF

工作温度

-25℃~+70℃

-40℃~+100℃

(4)WE77晶体管继电器一般接成常开工作方式,也可通过跳线改变为常闭工作方式,即带有开路故障LED监测的常闭工作方式,见下图跳线方式:

型号WE77/Ex-1WE77/Ex-2
工作状态

端子连接状态

端子连接状态

闭路电流回路

4-5

3-4、6-7

开路电流回路

3-4

2-3、7-8

(5)SJ3.5起始器与WE77/EX晶体管继电器的接线                                                         其中,(1)SJ3.5起始器,(2)WE77/EX,(3)继电器工作指示器灯,(4)继电器输出,(5)WE77/EX的供电电源。 (6)WE77/EX晶体管继电器安装及外型尺寸图

    2、M2指示器
(1)M2指示器如图所示,该壳体为方形,金属壳体内置HS型智能线路板,本安防爆结构设计,防爆标志iaIICT6,该指示器即有单独的机械指针指示瞬时流量,还有五位液晶数字显示瞬时流量及八位数字显示累计流量,并配有按键操作、人机交互界面,还可输出4至20mA电流信号,上、下限报警,累计脉冲等多种信号。

  (2)报警方式
   M2指示器的上、下限报警方式与M1指示器不同,M2指示器报警采用集电极开路输出方式,电流100mA@30VDC,内部阻抗100欧,不用机械设定开关报警限,而是采用键盘操作方式,此方式方便灵活,而且准确可靠,并且有掉电保护功能,还具有逻辑功能,开/闭点即上/下限不用跳线即可在软件中设定报警输出,可通中间电器或安全栅直接与PLC连接。
  (3)脉冲输出
   M2指示器可选脉冲输出,最小间隔50毫秒一个脉冲,每个脉冲代表一个单位瞬时流量,当报警限值设定为零时,该报警输出功能转换为脉冲输出方式,因此在单个报警方式与脉冲输出方式只能选其一。
  (4)M2指示器还具有多参数标定、设定功能,数据备份、数据恢复及掉电保护功能,另外在不是二线制供电方式下,还可选液晶背光显示功能。
  (5)电池型
   M2指示器还可实现电池供电,它采用三节高能镍氢电池3.6V@4AH供电方式,可实现长达六个月的充电间隔,在液晶显示屏右上角有一电量显示条,可提醒用户及时充电,并配有专用充电器,另外电池在-10℃~+45℃范围内效率,放电稳定,工作时间长。
   3、M3指示器
   M3指示器如上图所示,该壳体为圆型金属壳体,内置HR-F型智能线路板,隔爆壳体设计,防爆标志d II CT6,该指示器无单独的现场指针指示瞬时流量,只有液晶数字显示瞬时/累计流量。除此之外,报警方式、脉冲输出420mA信号输出、电池供电方式等功能与M2完全相同。
    4、M2和M3指示器的电气连接

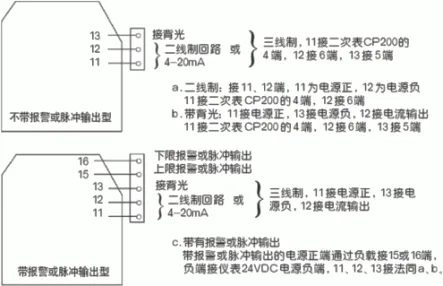

   (1)普通型指示器端子接线图

   (2)选本安防爆指示器时,也可选带有报警或脉冲输出,并且此输出也要配相应的安全栅。
    a.LB901(R)、LB987S、MTL728、MTL787、LF1041等齐纳安全栅。

    b.报警或脉冲输出LF728、LF1015齐纳安全栅,输出可接PLC或计算机。

   (3)去掉安全栅,即构成隔爆型接线方式。
