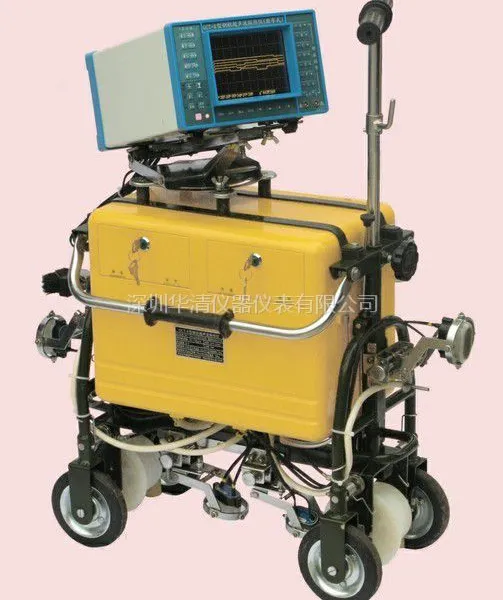

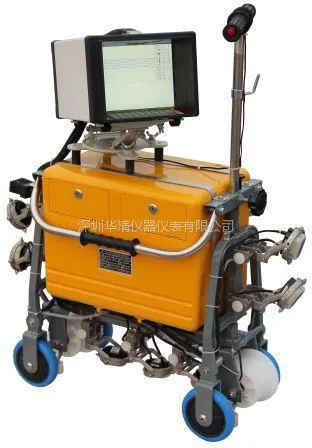

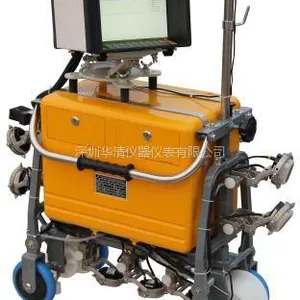

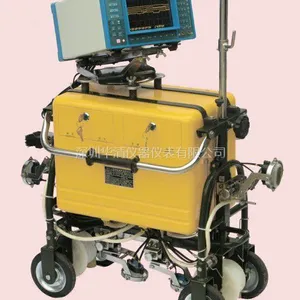

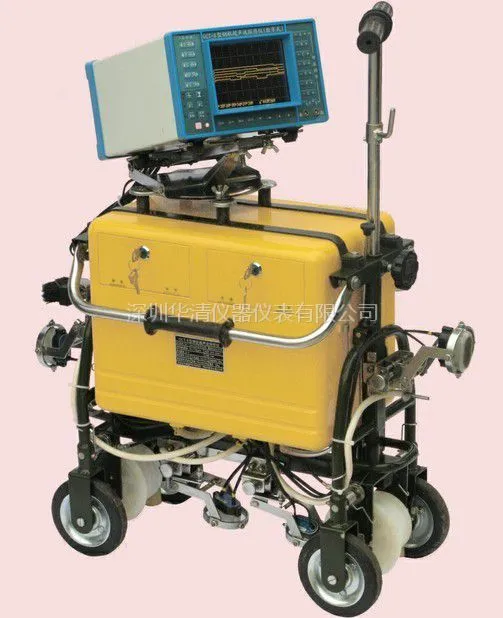

GCT-8型钢轨超声波探伤仪，是我所近研制的***数字化手推车式钢轨超声波探伤设备。适宜于探测国产、进口的钢轨中的各种缺陷。


该仪器具有9路独立的发射、接收通道。该仪器具有波形记忆、本机直接回放或通过U盘传递到微机回放功能；并具有自动记录探伤作业参数（黑匣子）功能，适宜探伤作业的现代化管理，同时具有探伤灵敏度自动控制、探头自动检测功能，可有效地***探伤质量，防止漏探事故。

GCT-8型钢轨超声波探伤仪，是我所近研制的***数字化手推车式钢轨超声波探伤设备。适宜于探测国产、进口的钢轨中的各种缺陷。

该仪器具有9路独立的发射、接收通道。该仪器具有波形记忆、本机直接回放或通过U盘传递到微机回放功能；并具有自动记录探伤作业参数（黑匣子）功能，适宜探伤作业的现代化管理，同时具有探伤灵敏度自动控制、探头自动检测功能，可有效地***探伤质量，防止漏探事故。

该仪器执行TB/T 2340-2000《多通道Ａ型显示钢轨超声波探伤仪技术条件》

GCT-8型钢轨探伤仪具有如下特点：

1、9路独立的发射、接收通道。钢轨探伤比现有同类设备的标准配置增加了两个70°探测通道，用于对颚部三角区的重点检测,提高伤损检出率，预防轨头中心部位重伤的形成。也可以根据探伤的实际要求灵活地选择多种样式的探头组合。

2、伤波自动定位。数字自动显示伤波的水平、垂直、声程参数。方便检测。

3、具有B型显示和B超图像记录功能。本仪器的B型检测功能可以弥补A型检测不直观、不便于检测出水平方向的伤损的缺点。A、B超互补加强复杂形状伤损（如轨端到螺孔的水平裂纹、与水平夹角较小的核伤、裂纹等）的判别能力，并具有B超图像记录功能。

4、存贮、回放功能。仪器可记录A型固定脉冲、活动的波形、B超图像、卫星定位参数、探伤作业参数（日期和时间、闸门位置和大小、轨型、增益值、回波等），并可以进行全程不间断记录。仪器内存能够创建2000个存储文件或60分钟的视频信息数据。可以满足30天的存储量。仪器可以直接对存贮的文件进行回放也可用U盘块传递到计算机上播放。可真实的再现原存贮时的所有信息。利于对伤波的复查和信息化管理。

5、配备有探伤活动记录装置（GPS定位系统）。采用***的GPS卫星定位技术，可以记录探伤活动的时间-地点的轨迹，开关机时间、推行速度、推行里程、超速情况等。这些信息可以传输到微机存档。

6、大屏幕、高亮度EL显示屏。该仪器采用5.7英寸高亮度、超清晰EL显示屏（场至发光屏）作为显示器件，屏幕大、高亮度。可在强光下(在无遮光罩的情况)、隧道或夜间工作。

7、探头自检功能。仪器能对探头的灵敏度偏低、耦合状态不好、探头故障等情况进行音频报警提示。

8、自动增益控制。仪器在自动增益控制状态下工作时，可自动根据钢轨的材质、探头的性能等现场实际情况，进行自动增益的调整，使仪器达到的探伤状态。免去了仪器作业前调整增益的麻烦，并能有效地减少人工调整仪器灵敏度的误差造成的错判和漏判。此功能适合在各种不同材质、轨型的钢轨上使用。

9、理想的补偿曲线。仪器内置多套适用于不同轨型的增益补偿曲线。该补偿曲线多达160个补偿调整点，它将***的加强缺陷的检出能力，同时抑制特定噪波的显示。

10、环境适应性好。仪器主机外壳为防雨、防风沙设计，电池组、探头插座屏蔽在主机机壳内部，可以适应多雨天气和风沙气候；整机可在-40°～50℃环境温度范围正常工作。。

11、结构简单、维修方便。主机仅有4块电路板，仪器的维修简单、方便。

主要技术指标

1. 探测通道：9个；

2. 工作频率：2MHz；

3. 重复探测频率：400Hz；

4. 探测范围：0～200mm　适于43kg/m和50kg/m钢轨

　　　　 0～250mm　适于60kg/m和75kg/m钢轨

5. 动态范围：≥20dB(抑制小)，2～6dB(抑制大)；

6. 水平线性误差：≤2%

7. 重直线性误差：≤15%

8. 增益控制范围：80dB

9. 衰减器误差：每12dB不大于1dB

10. 工作电压：DC18V～22V；

11. 功　　耗：≤10W；

12. 工作温度：－40°C～50°C；

13. 耦合剂容量：20L；

14. 重　　　量：28Kg

15. 整机外形尺寸：长×高×宽=750×800×350mm
