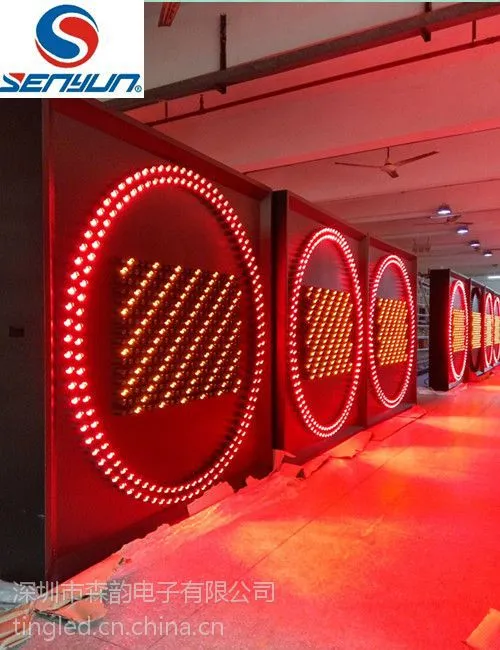

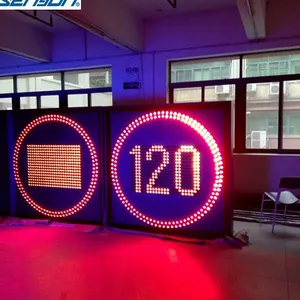

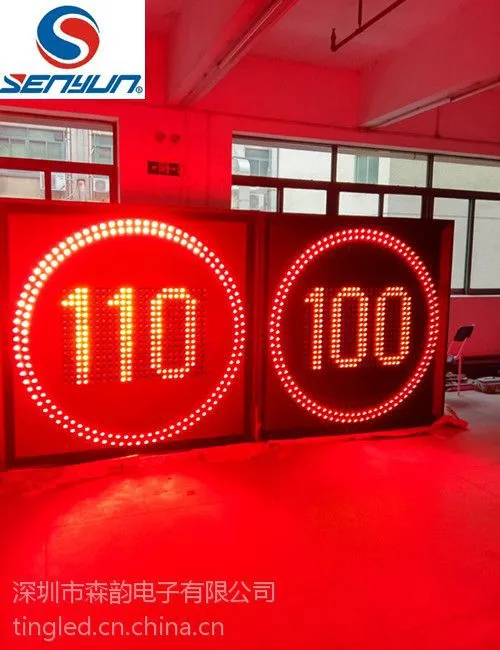

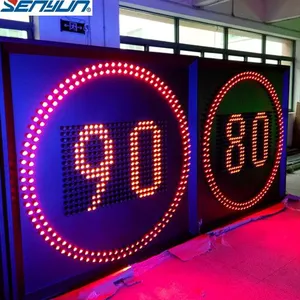

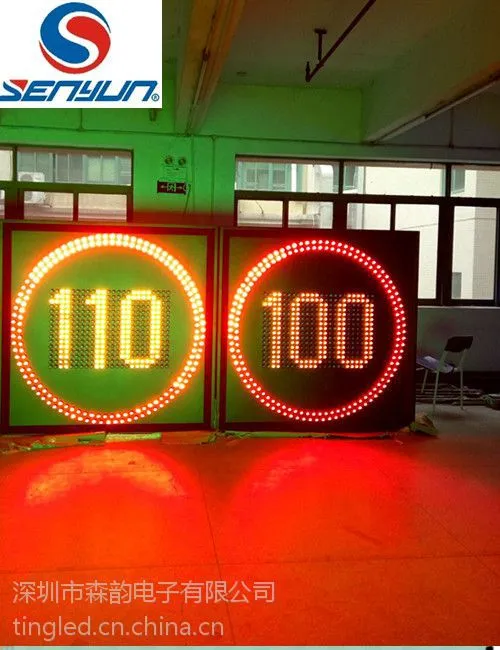

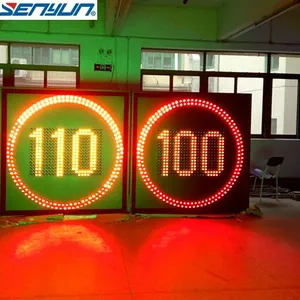

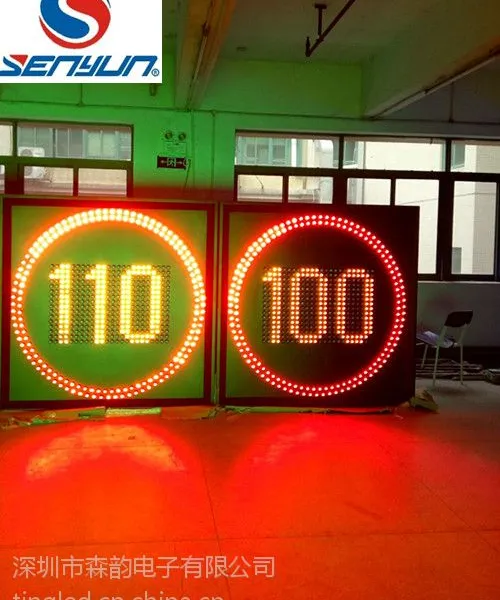

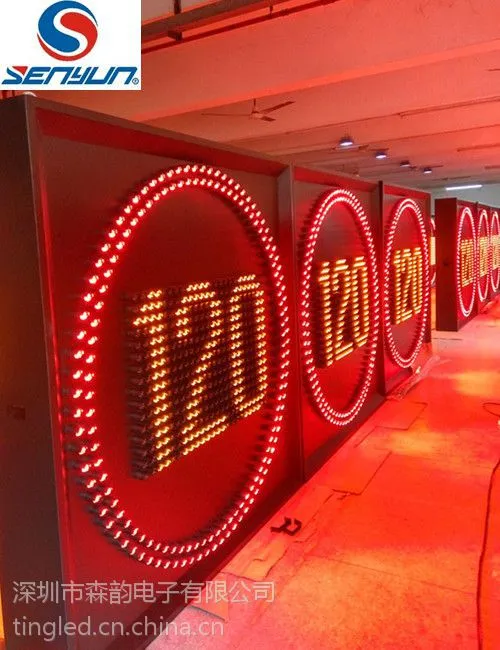

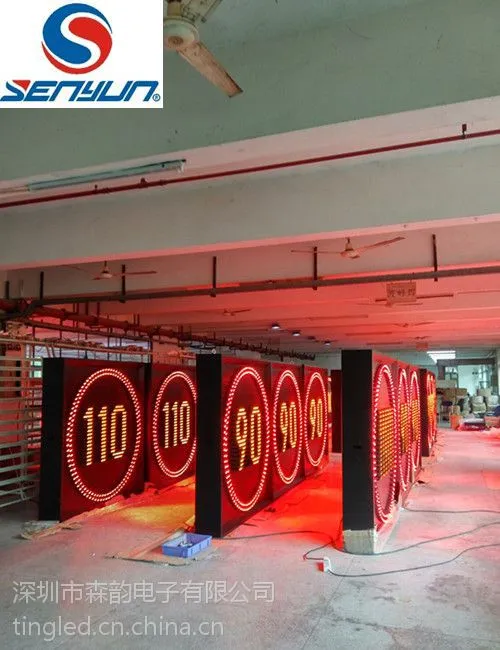

可变限速标志显示屏简介

可变限速标志显示屏属智能外场设备，可根据气象状况、能见度状况和交通的实际情况，及时向驾驶员提出行车速度提示，以达到诱导交通的目的。可变限速标志显示屏采用LED类型。

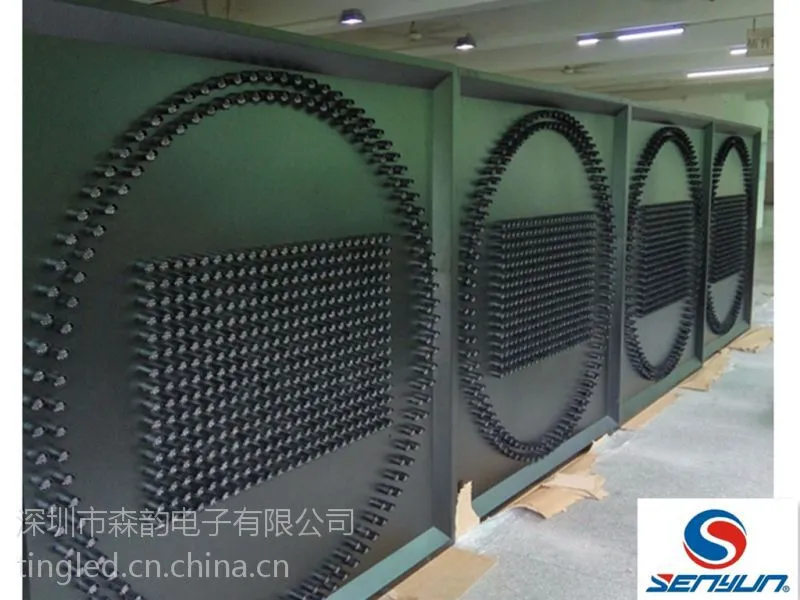

可变限速标志显示屏由显示屏、控制器、箱体组成。

可变限速标志显示屏由设置在标志板附近控制箱内的微处理器操作，控制箱设在路侧，微处理器通过光纤环网与中心计算机相连，通过通信网络接受中心计算机的监控，执行中心计算机指令，反馈设备运行状态、各种故障信息及通信连接故障等。其原理框图如下所示：

• 工作环境温度范围：-25℃~+60℃
• 湿度范围：-20%~+95%
• 外圈直径：1200mm 红色
• 字符点阵：16 x 24 黄色
• LED平均使用寿命：≥100000小时
• 亮度调节：手动调节，32级
• 工作电压：AC220V±15%　50Hz±3Hz
• 功耗：≤350W
• 平均功率：≤300W
• 通信接口：RS-232C/RJ45
• 传输方式：异步　半双工
• 传输速率：9600～57600bps
• 可视距离：50-300米
• 箱体材料：冷轧钢板
• 防护等级：IP65
• MTBF：≥10000小时
• 抗风速：40m/s
• 屏体尺寸：1500mm*1500mm*280

• 重量：   整屏净重＜180Kg








可变限速标志显示屏箱体安装向导

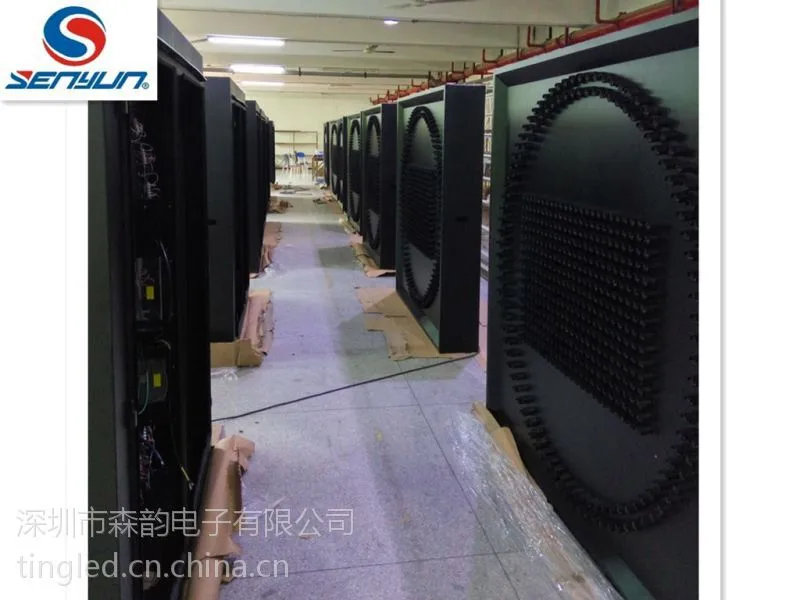

   一、箱体结构

箱体采用1.5mm厚热镀锌的冷扎板，经高精度的数控机床加工，***了高强度、精度、平整度及可靠性的要求，以及静电喷塑处理的工艺，具有可防曝晒、雨雪、盐碱气体、灰尘、腐蚀等；安装示意图：

二、安装固定

本产品箱体下面留有法兰盘固定螺丝孔，其孔位与下面图纸孔位配套，可用6个M16*50的螺丝固定在立杆法兰盘上；箱体下面有Φ100mm通孔用于穿线（安装电源供电线与通讯线）具体安装尺寸如图：

可变限速标志显示屏线路连接向导

2、像素部件

（1）C30-16R-1

（2）C30-10Y-1

（3）C30-16R-1像素驱动板

（4）C30-10Y-1像素驱动板

 三、LED像素管参数与系统参数

   （1）LED发光二极管

（2）像素外壳、PCB、驱动

   （3）控制系统

 四．发货清单与备件
