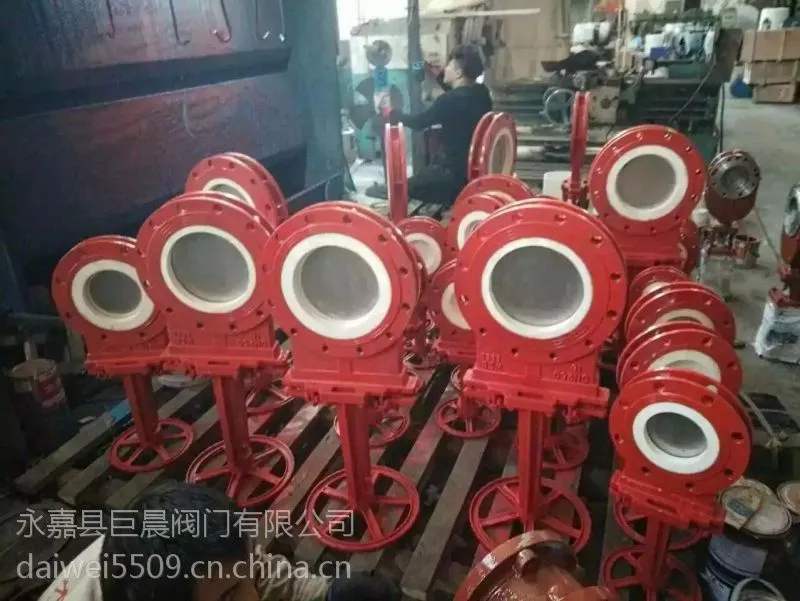

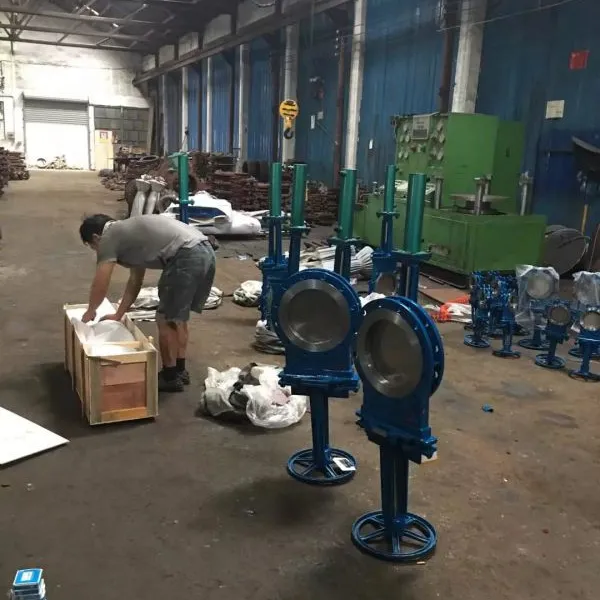

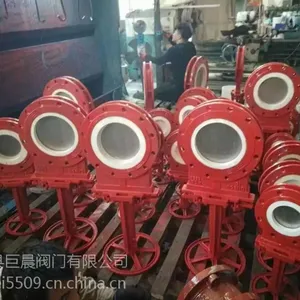

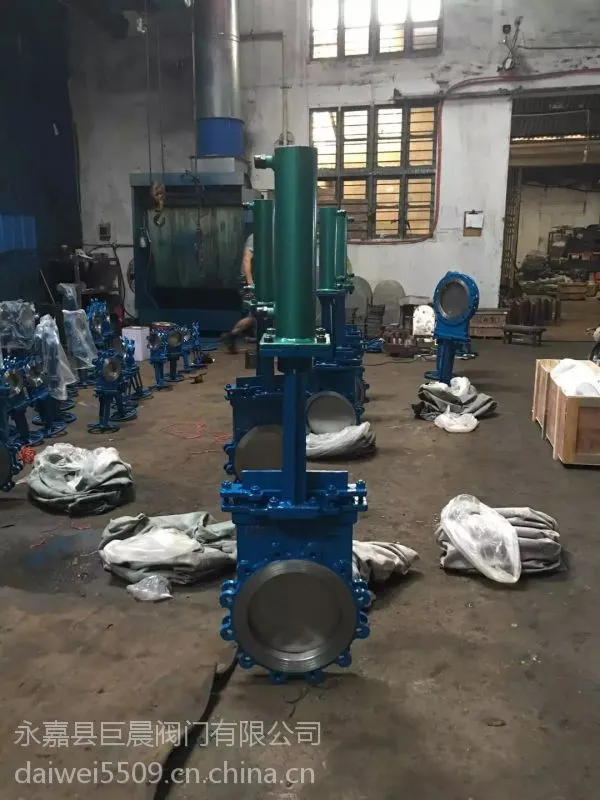

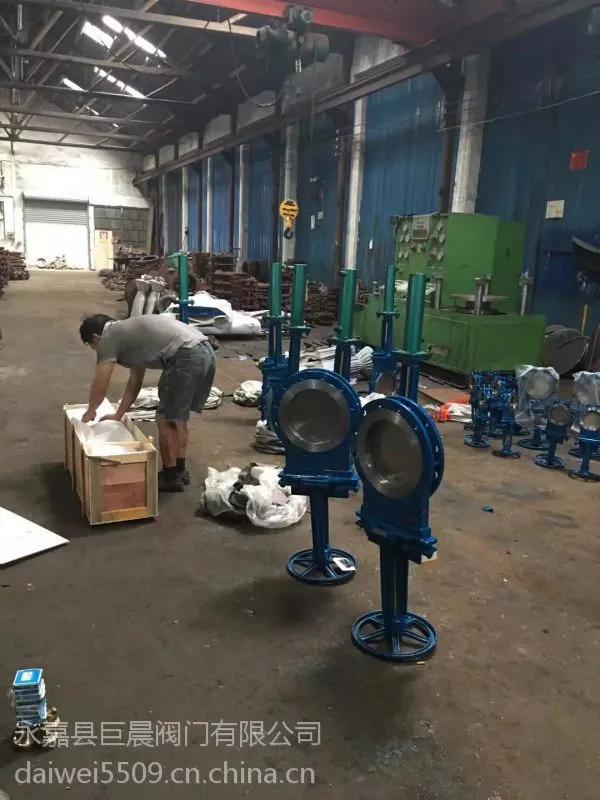

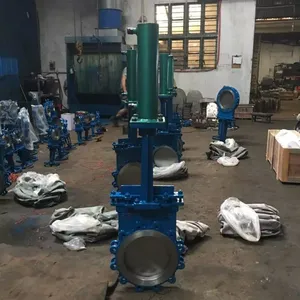

PZ73X/H/F/Y-10C/16P手动不锈钢刀闸阀、凸耳型刀闸阀、梅花型刀闸阀设计制造：JB/T8691-1998

结构长度：GB/T15188.2-94

法兰连接：GB/T9113.1-2000  JB/T79-94

试验与验收：GB/T13927-92

阀体上盖：碳钢，不锈钢

闸板：不锈钢

阀轴：301不锈铁，不锈钢

密封圈：橡胶，四氟，不锈钢，硬质合金

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb

壳休试验：1.5XPN   密封试验：1.1XPN

公称通径：DN50～1000mmNPS2"～40"

工作温度：橡胶密封≤80℃，四氟密封≤180℃，硬密封≤425℃

适用温度：-38～＋650℃（具体温度范围视密封副材质和介质性质而定）　

连接法兰：ANSIB16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS

主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

密封型式：硬密封、软密封　

泄漏量：硬密封：D级（液体0.1×DNmm3／s）软密封：A级　（零泄漏）　

配套附件：安装法兰

适用介质：糖桨，纸桨，污水，煤矿，灰，渣水混合物等介质。

PZ73X/H/F/Y-10C/16P手动不锈钢刀闸阀、凸耳型刀闸阀、梅花型刀闸阀主要外形及连接尺寸

公称压力PN(Mpa) 公称通径DN(mm) L D D1 D2 H N-M D0
1 50 48 160 125 100 285 4-M16 180
 65 48 180 145 120 298 4-M16 180
 80 50 195 160 135 315 4-M16 220
 100 50 215 180 155 365 8-M16 220
 125 57 245 210 185 400 8-M16 230
 150 57 280 240 210 475 8-M20 280
 200 70 335 295 265 540 8-M20 360
 250 70 390 350 320 630 12-M20 360
 300 76 440 400 368 780 12-M20 400
 350 76 500 460 429 885 16-M20 400
 400 89 565 515 482 990 16-M22 400
 450 89 615 565 532 1100 20-M22 530
 500 114 670 620 585 1200 20-M22 530
 600 114 780 725 685 1450 20-M27 600
 700 130 895 940 800 1700 24-M27 600
 800 130 1010 950 905 2000 24-M30 680
 900 140 1110 1050 1005 2300 28-M30 680

注：0.6MPa，1.0MPa，1.6MPa及美标150Lb等连接尺寸见附录。

PZ73X/H/F/Y-10C/16P手动不锈钢刀闸阀、凸耳型刀闸阀、梅花型刀闸阀注意事项：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封
