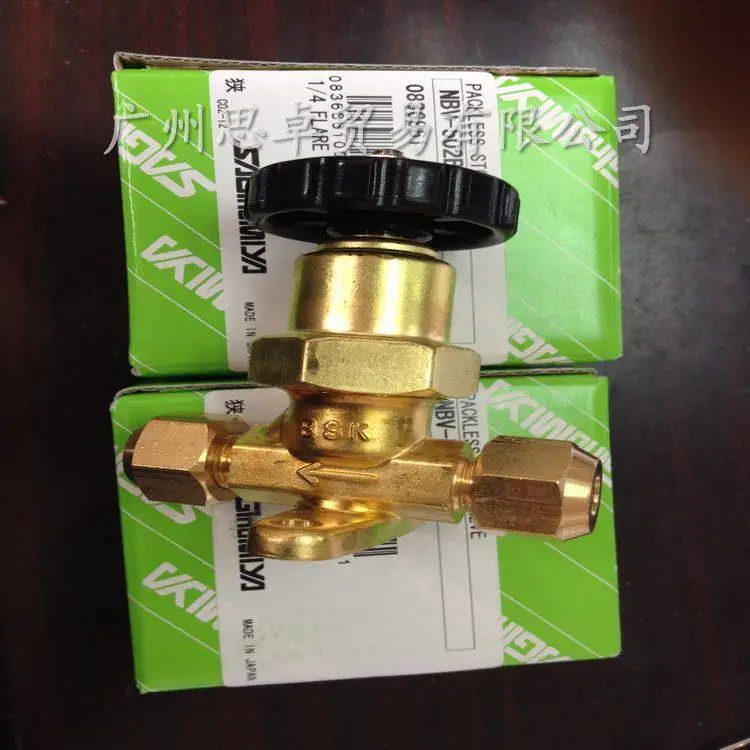

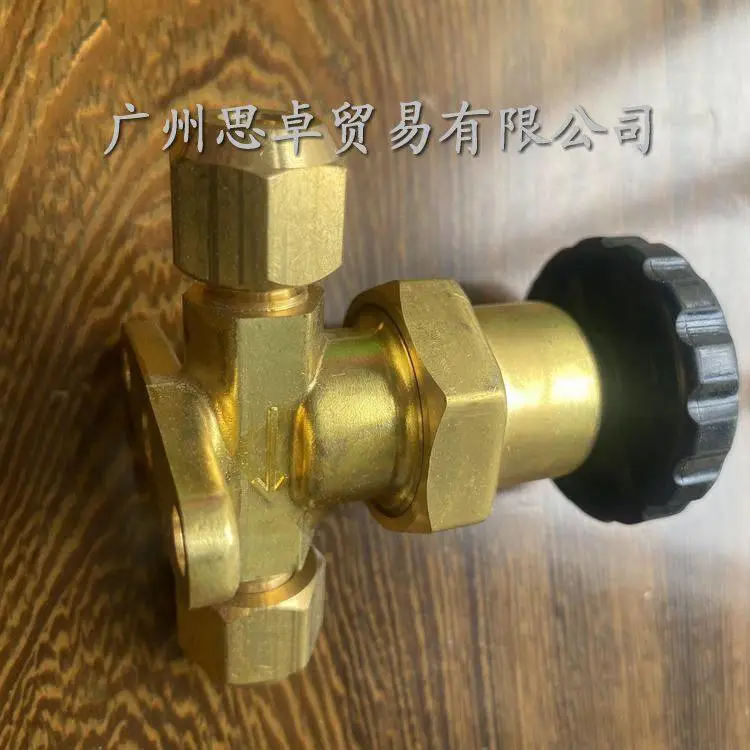

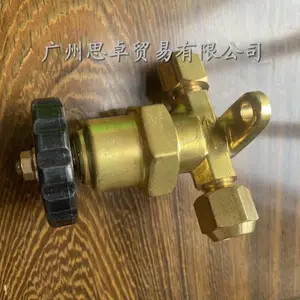

日本鹭宫NBV-1004BYX冷媒截止阀的产品介绍

波纹管密封式截止阀。 从压盖密封垫没有外部泄漏。

可使用于R22、 R134a、 R404A等碳氟化合物冷媒回路和压缩空气等气体。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不在有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

技术参数

喇叭管型

           型                 　号         口径（mm） 流量系数（Cv值）         接　头                            重量（kg）

型　式  编　号  压力区分(MPa)                                                   尺　寸      形　状

NBV–    502B    X （2.94）          5                         0.36                1/4    喇叭管(JIS B8607)        0.3

NBV–    803B      ——                7.5                        0.82                3/8            ——                     0.4

NBV–  1004B      ——                 10                         1.4                 1/2            ——                     0.6

NBV–  1305B      ——                 13                         2.4                 5/8            ——                     0.8

NBV–  1606B      ——                 16                         4.2                 3/4            ——                     1.2

NBV–  502AMB  ——                  5                         0.39                1/4     入口 R                         0.3

NBV– 803AMB    ——                 7.5                       0.89                3/8   出口 喇叭管(JIS B8607) 0.4

NBV–  502B    Y （3.53）             5                         0.36                1/4   喇叭管(JIS B8607)        0.3

NBV–  803B        ——                 7.5                        0.82                3/8           ——                     0.4

NBV–  1004B      ——                 10                          1.4                 1/2           ——                     0.6
