描述：

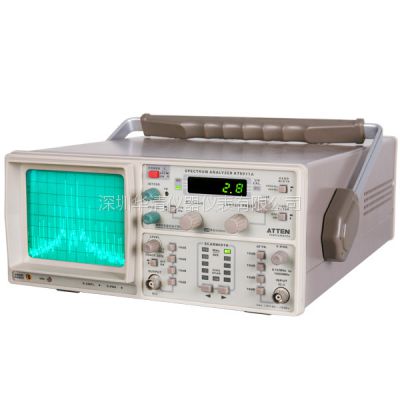

AT5011A频谱分析仪可测频率范围0.15 MHz ~1050MHz；中心频率设定具有粗调和细调，加上100kHz／格~100MHz/格的扫频宽度选择而组成的频域测量仪器。中心频率显示窗口是一个4位半LED显示，可选为中心频率读数或标记频率读数。本仪器适用于产品开发时的先期测试，在交第三方正式测试之前进行预认证评估，配合高频探头AZ530系列( 高阻抗探头AZ530-H；电场单极探头AZ530-E；磁场近场探头AZ530-M )适用于初样机电路板和原样机阶段，对电缆和印制板等处的发射“热点”测试和电磁兼容性水平评估。
特点：
·频率范围：0.15~1050MHz
·4位半数字显示(中心频率，0.1MHz分辩率)
·-100~+13dBm幅度范围，20KHz，400KHz中频带宽和4KHz视频滤波器
·跟踪发生器
·输出幅度：+0~-50dBm(50Ω)
用途：
安泰信频谱分析仪通常显示没有处理过的原信号的信息，电压、功率、周期、波形、边带和频率的谱波失真，双音交调失真和杂波探测。很好的对遥控器、对讲机、测量发射接收机、无绳电话测量进行分析。还可广泛用应于教学、科研。安泰信频谱分析仪能真正看到电信号（如射频脉冲信号）用傅利叶级数展开出来的图像，教学上更容易理解，科研上更清楚。
有线电视CATV及通讯机检测：
安泰信频谱分析仪配合阻抗转换器(50Ω互转75Ω)对有线电视(CATV)及通讯机等有线、无线系统进行检查及信号频率的分析比较。
GSM、CDMA手机检修：
安泰信频谱分析仪可以检测手机射频电路的本振信号，中频信号、发射信号等。用AT5011A 系列频谱分析仪检修手机不入网故障点，快捷准确进行故障定位维修。
频率测量扩展：
·仪器配合频率扩展器(AT5000-F1)能测量频率扩展致2000MHz ( 定性测量 )，只能用于输入通道扩展，不能用于跟踪源扩展，测量范围1050 MHz~2050 MHz。
·仪器配合频率扩展器(AT5000-F2)能测量频率扩展致3000MHz ( 定性测量 )，只能用于输入通道扩展，不能用于跟踪源扩展，测量范围2050 MHz~3050 MHz。
电磁兼容测试（EMC）：
·测量各种电子设备上发射的有害电磁波的功能；
·配合传导干扰接口AT-166对被测试的产品传导干扰测试；
·配合电场单极探头AZ-530-E对被测试的产品辐射干扰测试；
·配合磁场探头AZ-530-M对被测试的产品的内在电路的干扰源进行测试；
·配合高阻抗探头AZ-530-H对被测试的产品的内在电路进行检修测试。
点频、扫频功能：
点频：设定频谱分析仪的中心频率，然后将扫频宽度致“0”Hz时，信号输出为点频信号。
扫频：仪器配合跟踪信号源功能形成对被测产品进行通频带的扫频，将被测产品串接在信号跟踪源(输出端)与仪器检测通道(输入端)，然后设定所需的频率段就可以进行检测。
例如:需对被测产品的750MHz±10 MHz进行扫频测试。只将中心频率设定为750MHz，扫频宽度设定为2MHz/格就可以测试(2MHz/格时CRT全屏显示为20MHz)。在CRT显示屏显示扫描出来的曲线。

技术指标：
频率
范围：0.15~1050MHz
中心频率显示精度：±2%×频谱宽度+5×10-3×中心频率+100KHz
标记精度：±0.1%频宽+100HKz
频率显示分辩率：100KHz(4位半LED)
扫频宽度：100KHz/格~100MHz/格125挡和0Hz/格(0扫描)，精度：±10%
频率稳定性：优于150KHz/小时
中频带宽(-3dB)：20KHz(±50%)；400KHz+(0，-40%)；视频滤波器(通)；4KHz
扫描速率：43Hz

幅度
范围：-100~+13dBm
屏幕显示范围：80dB(10dB/格)
参考电平：-27dB  在500MHz处
平均噪声电平：-90dBm(20KHz带宽，典型值dBm)
失真：2次3次谐波<-55dBc，3阶交调：-70dBc
灵敏度：优于-90dBm
对数刻度真实度：±2dB(不加衰减器)，500MHz
输入
阻抗：50Ω
插座：N(F)连接器
衰减器：0~40dB(4×10dB步进)
输入衰减器精度：±1dB/10dB
输入电平：+10dBm, ±25VDC(衰减器0dB),+20dBm(40dB衰减器)
跟踪发生器
输出频率范围：0.15MHz~1050MHz
输出电平范围：-50~+1dBm(10dB步进可变调节)
输出衰减器：0~40dB(4×10dB)
精度(衰减器)：±1dB
输出阻抗：50Ω(BNC)
频率范围：0.15~1050MHz
频率响应：±1.5dB
频射干扰(RFI)：<20dB

一般配置
电源：200VAC/110 VAC±10%,50Hz~60Hz
轨迹校准：在面板上调节（TR）
功耗：20W±20%
保护：安全１级（IEC1010—１）
尺寸大小：285(W)×125(H)×380(D)㎜
重量：约8.5KG
