压力控制器YWK-50-C

一、 适用范围

用于船舰,冷冻设备或其它工业设备与执行机构配套,对气体,蒸汽的压力进行二位式控制,YWK-50型为酚醛粉壳体普通型, YWK-50-C型为铸铝壳体,防水型,能经受GB5010-35所规定的机构振动条件,获ZC认可.

二、工作原理

当介质压力上升或下降时，波纹管伸长或缩短，通过杠杆和拨臂，拨动开关，使触头闭合和断开，从而达到二位式调节的目的。

三、主要技术指标

l介质温度：-40~+60℃；

l触头容量：380V 3A AC；220V 2.5A AC；

l寿命：10万次；

l安装位置：垂直(倾斜±22.5°以内可以正常工作)；

l环境温度：-25~55℃；

 抗震性能：2-25HZ，16mm，25-100HZ，4g

l防护等级：YWK-50-C型符合GB4208-84中IPX4；

  外形尺寸：245*104*57

YWK-50型符合GB4208-84中IP40；

五、安装、调整与使用：

打开表盖，将控制器垂直安装在船壁或仪表盘上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。

取下锁紧螺母，旋动调节杆，使指针指在所需控制的压力值上，拧紧锁紧螺母。

旋动

导压管：旋下接头，将?6金属导压管一端锡焊于套筒上，旋紧接头，使连接管密封，将被控介质经导压管通入波纹管室。

复查安装是否妥切，装好表盖，接通电源。工具控制器使用情况，应作定期校对。

制造厂对产品质量实行三包，自出厂日期起的18个月内，凡在遵守保管和使用规则下，应能***正常使用。否则，负责修理或更换零件。

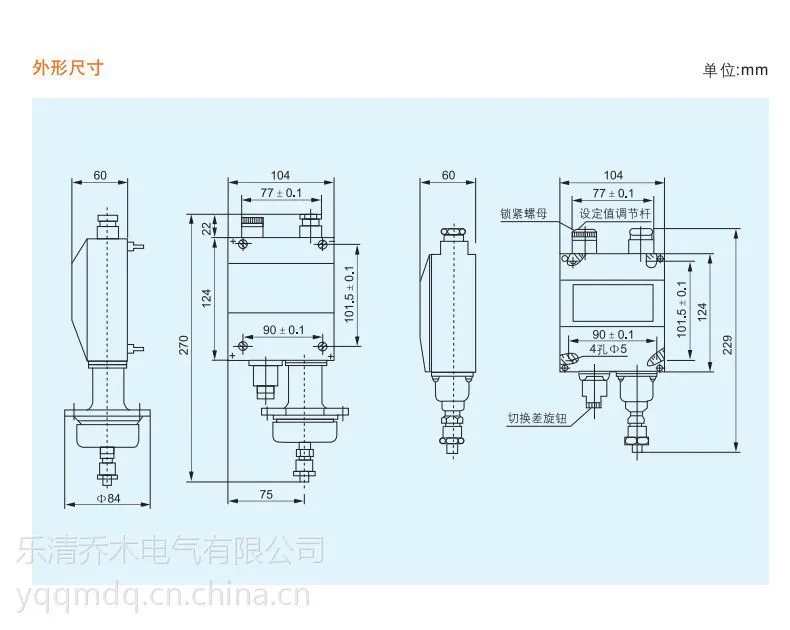

外形及安装尺寸见封面：(单位:mm)
