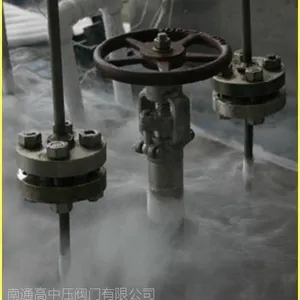

【低温截止阀概述】

 低温阀门是石油  门所控制的介质除了液氮和液态惰性气体外，大部分介质易燃、易爆、渗透性强。***温度-269℃（液氦）、使用压力10Mpa。如此苛刻的工作条件对低温阀门提出了特殊的要求，其设计、制造和检验均与普通阀门有不同之处。在低温工况下要求阀门必须克服三大危险因素，即阀门在启闭过程中残留在中腔的低温介质因环境（大气）温度引起急速气化而导致的异常升压；低温向填料函传导引起填料失效，从而引起填料处泄露；承压件抵抗低温冲击的能力。随着现代科技的发展，低温装置的规模不断扩大，低温阀门的需求量也越来越大。

【低温截止阀产品范围】

【低温截止阀主体材质选择】

一般的钢材在低温下都会出现低温脆性，从而降低了阀门的强度和使用寿命。低温阀门主体材料的选择一般按照以下原则：
   1）温度-50 ℃ ~0℃时选用LCB/LCC(LF2)；
   2）温度-50 ℃ ~-100℃时选用奥氏体不锈钢或LC3(LF3)；
   3）温度-100℃~-196 ℃选用奥氏体不锈钢  CF3M/CF3/CF8M/CF8(F316L/F304L/F316/F304)

【低温截止阀设计和制造标准】

   BS6364                  低温用阀门
   ASME B16.34          法兰端、螺纹端和焊接端阀门
   SHELL SPE 77/200  工作温度在-50℃以下的阀门
   SHELL SPE 77/209  工作温度在-50℃~0℃的阀门
   JB/T 7749              低温阀门技术条件

【低温截止阀检查和试验标准】

   API598                       阀门的检查和测试
   BS6364                       低温用阀门
   SHELL SPE 77/306        低温用阀门的产品试验
   SHELL SPE 77/312        产品低泄漏测试
   ***15848-1                 产品低泄漏测试
   ***15848-2                 产品低泄漏测试
   API622                     （阀杆填料泄漏检测标准）

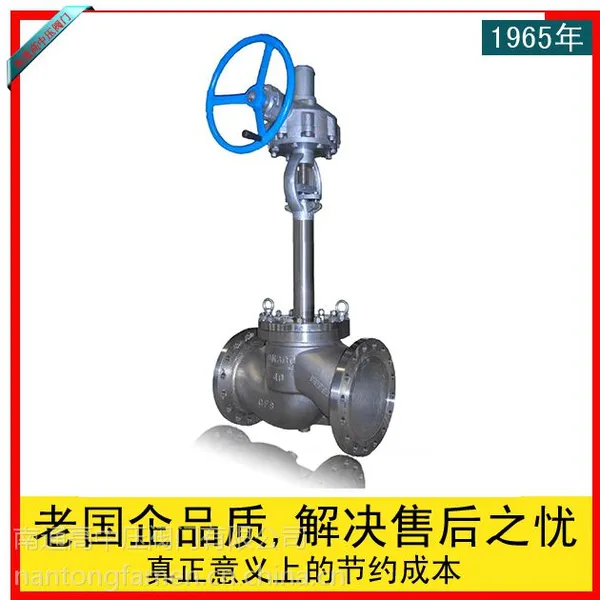

【低温截止阀长颈阀盖设计】

低温阀门需要采用长颈阀盖结构，目的：

1）减少外界传入装置中的热量；
2）***填料箱部位的温度在0℃以上，是填料可以工作正常；
3）防止因填料函部分过冷而使处在填料函部位的阀杆以及阀盖上部的零件结霜或冻结。

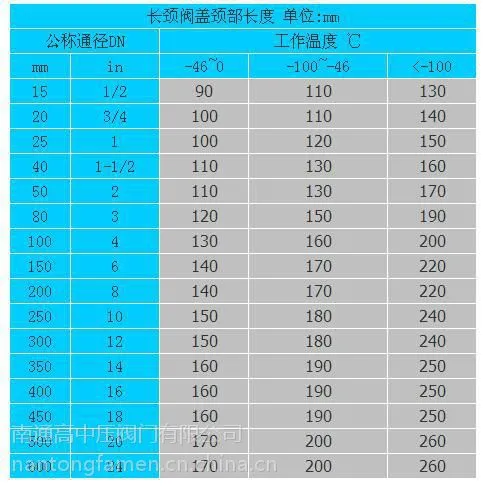

颈部长度L的设计（填料函底部到上密封座上标明的距离）通常情况下按下表确定。在工业应用中，可以根据现场实际情况（如保温、操作空间、位置等）的需要，适当的加长颈部尺寸。

【低温截止阀深冷处理】

大部分Cr - Ni 奥氏体不锈钢在常温下处于亚稳定状态, 而在超低温范围内会因晶格畸变而发生马氏体转变。马氏体开始转变时的温度即为马氏体转变点(亦称相变点) , 用符号Ms 来表示。Ms 点的温度主要取决于固溶在奥氏体内合金元素的量。
当奥氏体不锈钢的工作温度等于或低于其马氏体转变点Ms 时, 就会发生马氏体转变。因马氏体的比容比奥氏体的大, 由此而引起的体积膨胀和组织应力会使零件尺寸发生变化, 最终导致阀门泄漏。为防止材料在使用过程中发生马氏体转变, 需对其进行深冷处理。
深冷处理是将奥氏体不锈钢材料浸在冷却剂中进行冷却、保冷, 使之发生马氏体转变的一种工艺方法。深冷处理可使材料预***行马氏体转变, 以***在使用中的组织稳定性。深冷处理一般在零件的精加工之前进行。深冷处理的温度应以材料的Ms 点为依据。材料不同, Ms 点各异。即使是同一牌号的材料, 由于批次(或炉号) 的不同, 其Ms 点也各不相同, 而且差别很大。有的在超低温范围的上限附近即可产生马氏体转变。马氏体的转变量随温度的降低而增加, 为确保工件在使用过程中的组织稳定性, 深冷处理所用介质的温度需等于或低于阀门工作温度。深冷处理的冷却介质多采用液氮或液氦等溶液。可根据阀门使用温度来确定。浸在深冷介质中的零件达到介质温度(介质表面所冒气泡完全消失) 时, 即可计算保冷时间。根据实践经验, 保冷1～2h 即能达到处理目的。时间过长, 对马氏体的转变无明显影响。保冷结束即可将零件取出在空气中放冷至常温。
经过一次深冷处理后, 奥氏体不锈钢的马氏体转变基本完成, 一般情况下可以满足使用要求。对于密封性要求较严或靠介质压力密封的超低温止回阀, 可增加深冷处理的次数。

【低温截止阀泄漏的原因】

低温阀门产生泄漏的原因
??主要有两种情况，一是内漏；二是外漏。
??1） 阀门产生内漏主要原因是密封副在低温状态下产生变形所致。当介质温度下降到使材料产生相变时造成体积变化，使原本研磨精度很高的密封面产生翘曲变形而造成低温密封不良。
??2） 阀门的外漏：其一是阀门与管路采用法兰连接方式时，由于连接垫料、连接螺栓、以及连接件在低温下材料之间收缩不同步产生松弛而导至泄漏。因此可把阀体与管路的连接方式由法兰连接改为焊接结构，避免了低温泄漏。其二是阀杆与填料处的泄漏。
