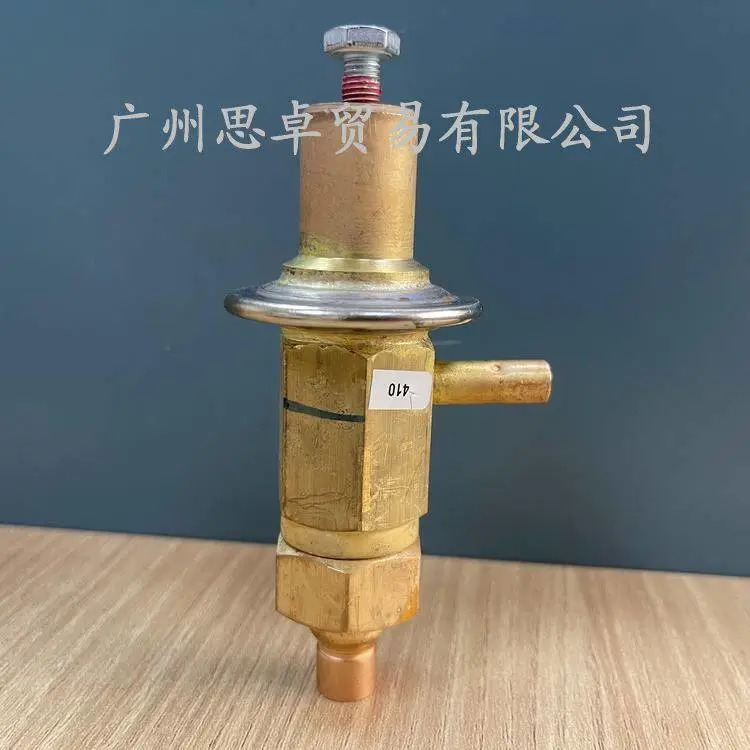

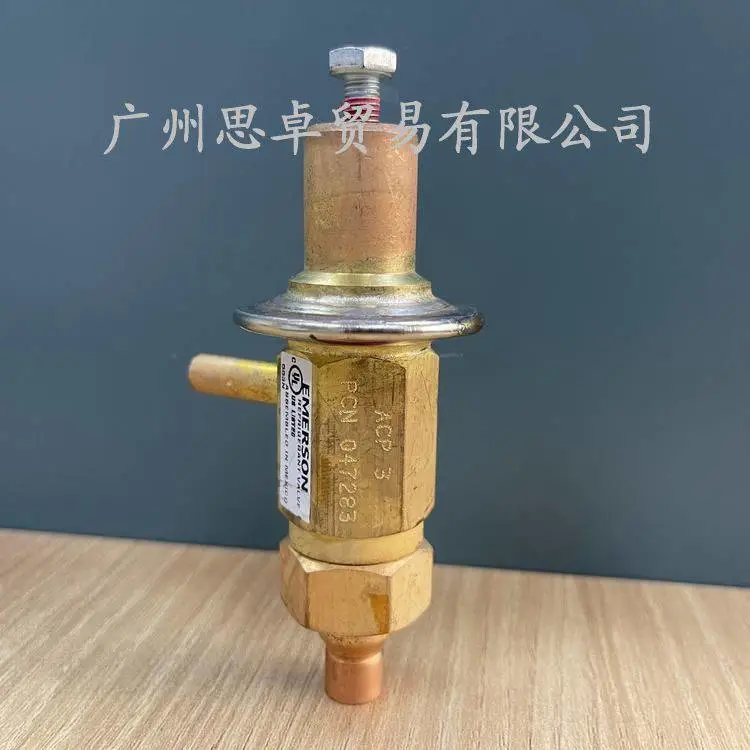

艾默生CPHE-4X-EMERSON压力旁通阀的产品简介

CPH(E)系列机械式热气旁通阀是一种可调节式旁通阀，开启压力调节范围为 0～80 psig。系统需要抽空时，可以通过旋转调节螺丝以逆时针方向到底。

特点：

? U 形密封材料有笑的避免了阀芯的摩擦和连接端面的泄漏

? 分体式结构，便于安装及维护

? 不锈钢动力头膜片

? ***阀芯，标准的 SAE 外平衡管

? 型号规格：1 至 6

? 调节范围从 0～80psig (出厂预设为 40psig)

? ***高运行压力：31 bar

? ***高流体温度：150°C

? UL/CUL 认证号：SA5312

艾默生CPHE-4X-EMERSON压力旁通阀的技术参数

名义容量表

型号                            容量( 冷吨/RT)

                 R12  R134a  R22  R407C  R507/R404A  R502

CPH(E)-1  0.4      0.5      0.7     0.7             0.7           0.6

CPH(E)-2  0.7      0.8      1.2     1.2             1.2           1.0

CPH(E)-3  1.2      1.6      2.3     2.3             2.2           2.0

CPH(E)-4  3.0      3.8      5.5     5.5             5.3           4.8

CPH(E)-5  3.6      4.5      6.7     6.7             6.4           5.8

CPH(E)-6  4.6      5.8      8.5     8.5             8.2           7.4

注：以上容量的工况为：蒸发温度 40?F/4.4?C，冷凝温度 100?F/37.8?C 时，阀处于完全开启状态，压缩机排气温度高于等熵压缩温度 50?F/27.7K，吸气过热度为 25?F/14K。

定购信息

部件号  型号  部件号  型号

088025 CPHE 1 SAE EE 3/8 x 5/8 ODF ANG 087357  CPHE 3 SAE EE 7/8 ODF/1-1/8 ODM S/T

087274 CPHE 1 SAE EE 3/8 x 5/8 ODF S/T 081348  CPHE 4 SAE EE 7/8 ODF/1-1/8 ODM ANG

087774 CPHE 2 SAE EE 1/2 x 5/8 ODF ANG 044783  CPHE 4 SAE EE 7/8 ODF/1-1/8 ODM S/T

087887 CPHE 2 SAE EE 1/2 x 5/8 ODF S/T 045225  CPHE 5 SAE EE 7/8 ODF/1-1/8 ODM ANG

036903 CPHE 3 SAE EE 3/8 x 5/8 ODF ANG 037802  CPHE 5 SAE EE 7/8 ODF/1-1/8 ODM S/T

028619  CPHE 6 SAE EE 1-1/8X1-1/8 ODM ANG

038219  CPHE 6 SAE EE 1-1/8X1-1/8 ODM S/T
