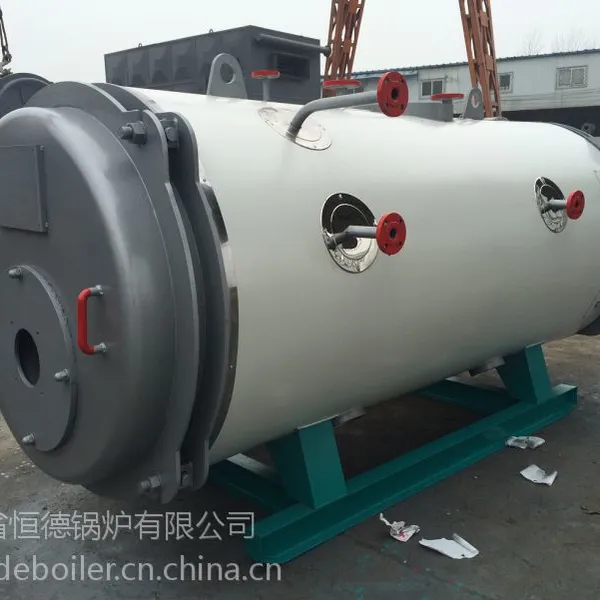

WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构，高温烟气依次冲刷***及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等***技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、***、操作简便、安装迅速、污染少、噪音低、效***等特点。
主要特点：
1、 整体结构合理、紧凑、属锅炉岛型，符合 快装出厂条件 。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可***产品质量。
2 设计性能***。
该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆， 保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的***性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在***水质的情下，可以安全运行。WNS型燃油燃气蒸汽锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构，高温烟气依次冲刷***及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等***技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、***、操作简便、安装迅速、污染少、噪音低、效***等特点。 主要特点： 1、 整体结构合理、紧凑、属锅炉岛型，符合 快装出厂条件 。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可***产品质量。 2 设计性能***。 该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆， 保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的***性和美观感。 该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。 3、水循环简单，受压部件结构合理，在***水质的情下，可以安全运行。 4、配套辅机齐全，综合技术性能***。
【WNS系列卧式燃油气蒸汽锅炉—技术参数】 |
型号 | WNS0.5-0.4(0.8) -Y(Q) | WNS0.75-0.4(0.8) -Y(Q) | WNS1-0.8(1.0) -Y(Q) | WNS1.5-1.0 -Y(Q) | WNS2-1.0 -Y(Q) | WNS3-1.25 -Y(Q) | 项目 | 参数 | 额定热功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | 额定工作压力（MPa） | 0.4（0.8） | 0.4（0.8） | 0.8（1.0） | 1.0 | 1.0 | 1.25 | 出/回水温度（℃） | 152（175） | 175（184） | 184 | 184 | 194 | 设计效率（%） | 85%-92% | 水容积（m3） | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 | 满水重量（t） | 4.48（5） | 5.76（6.2） | 6.48（7.1） | 8（8.4） | 8（8.4） | 16（16.8） | 耗电功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | 电源（V） | 380 | 适用燃料 | 轻油、天然气、重油、城市煤气、石油液化气 | 计算耗量： 轻油(kg/h) 天然气(m3/h) 重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h) | 34 41 35 92 14 | 51 62 53 138 20 | 65 82 70 184 26 | 102 123 105 276 39 | 136 164 140 368 52 | 204 246 210 552 79 | 长×宽×高（mm） | 2650×1600 ×1700 | 2650×1600 ×1800 | 3650×1800 ×1800 | 5200×2300 ×2400 | 5200×2300 ×2400 | 5570×3200 ×2670 | 安 装 尺 寸 | 进/出口阀口径（mm） | 50 | 65 | 65 | 65 | 65 | 100 | 排污阀口径（mm） | 40 | 40 | 40 | 40 | 40 | 40 | 安全阀口径（mm） | 40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 | 烟囱口径ф（mm） | 250 | 300 | 320 | 360 | 360 | 360 | | ★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关恒安产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。 |
|
型号 | WNS4-1.25 (1.6)-Y(Q) | WNS5 -1.25 (1.6)-Y(Q) | WNS6-1.25 (1.6)-Y(Q) | WNS8 -1.25 (1.6)-Y(Q) | WNS10 -1.25 (1.6)-Y(Q) | WNS15 -1.25 (1.6)-Y(Q) | WNS20 -1.25 (1.6)-Y(Q) | 项目 | 参数 | 额定热功率(MW) | 4 | 5 | 6 | 8 | 10 | 15 | 20 | 额定工作压力（MPa） | 1.25(1.6) | 出水/回水温度（℃） | 194(204) | 锅炉设计效率（%） | 85%-92% | 水容积（m3） | 7.14 | 10 | 10.2 | 13.9 | 16.7 | 30 | 30 | 满水重量（t） | 22(23.5) | 24.7(26) | 25.5(26.5) | 32.5(34.5) | 38(42) | 74(78) | 78(82) | 耗电功率(KW) | 22.2 | 34.4 | 34.4 | 36 | 36 | 72 | 72 | 电源（V） | 380 | 适用燃料 | 轻油、天然气、重油、城市煤气、石油液化气 | 计算耗量： 轻油(kg/h) 天然气(m3/h) /重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h) | 272 328 280 736 105 | 241 413 352 922 131 | 382 429 377 972 139 | 482 429 377 972 139 | 603 715 628 1620 231 | 904 1075 942 2430 347 | 1206 1430 1256 3240 462 | 长×宽×高（mm） | 5600×3300 ×2880 | 6020×3300 ×3060 | 7200×3300 ×3060 | 7300×3300 ×3060 | 7400×3300 ×3060 | 8100×4200 ×4100 | 8500×4500 ×4100 | 安 装 尺 寸 | 进/出口阀口径（mm） | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 排污阀口径（mm） | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 40 | 安全阀口径（mm） | 2×50 | 50×80 | 50×80 | 2×80 | 2×80 | 2×80 | 2×100 | 烟囱口径ф（mm） | 530 | 530 | 530 | 680 | 380 | 1000 | 1200 | | ★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关恒安产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。 |
|
