一、概述
      SGQ系列双线给油器适用于公称压力为10MPa的双线式干油集中润滑系统中，作为一种计量给油装置。它在二条供油管交替的供油压力作用下，由供油压力推动活塞给油，完成向各润滑点定量分配润滑脂的功能。
      SGQ双线给油器有单向出油和双向出油二种结构形式。单向出油的给油器只有下给油孔，活塞正反排油时都由下给油孔向润滑点供送润滑脂；双向出油的给油器有上、下给油孔，活塞正反向排油时由上下给油孔交替向润滑点供送润滑脂。
      给油器可以从指示杆的动作直接观察到给油器的工作情况，还可以通过调节螺丝在规定范围内方便地调整各给油口的给油量。

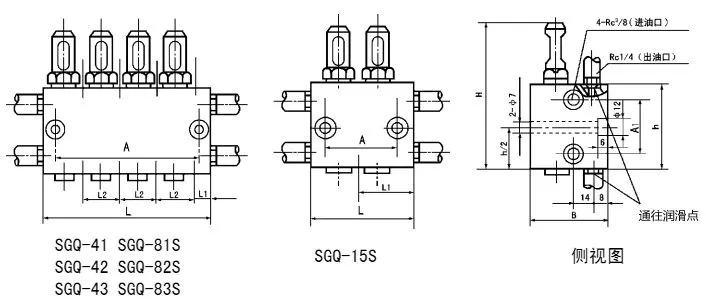

二、技术参数、外形尺寸

使用介质为锥入度不低于 265(25℃，150g)1/10mm 的润滑脂(NLG10#～2#)，工作环境温度 -10℃～80℃。

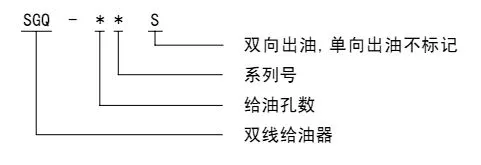

三、型号说明

五、使用说明
      1、必须在规定的环境下使用规定的介质。
      2、在灰尘大、潮湿、环境恶劣的场合使用，应加配防尘罩。
      3、给油器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应用 R3/8 螺塞封堵。

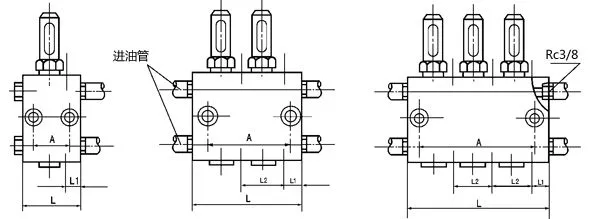

      4、给油器在系统中优先采用并联安装法、供油管与分配器联接在左边或右边均可；其次采用串联安装法，最多串 联个数不允许超过三个。
      5、优先使用给油器衬板安装给油器，与给油器衬板接触的表面应光滑平整，安装螺栓不宜拧得过紧，以免变形太 大影响正常工作。
      6、给油量的调整为先旋出限位器上的锁紧螺丝，然后调节调整螺丝，可以根据润滑点的实际需要在和最小给 油量的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕后应将锁紧螺丝拧紧。
      7、给油器活塞二端螺塞不许拆卸；有泄漏时拧紧螺塞或更换新的密封圈。
      8、若机器润滑点数为奇数时，可将下部任一出油孔中的分隔部件拆除，然后用螺塞将上部出油孔堵塞，即可使用。

六、常见故障处理
      1、给油器不动作。 检查供油管有无压力油输送，卸荷油管是否畅通，润滑点是否被阻塞，给油器内是否进入杂质致使活塞孔拉毛等，查明排除后即可。
      2、限位器指示杆处漏油。 拆下限位器体，检查密封圈是否使用时间过长或超过规定的使用环境温度，查明后更换密封圈。

七、订货须知
      给油器安装使用环境温度＞ 80℃的必须在订货合同中注明，以便供应耐高温密封圈。
