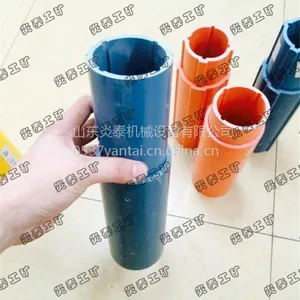

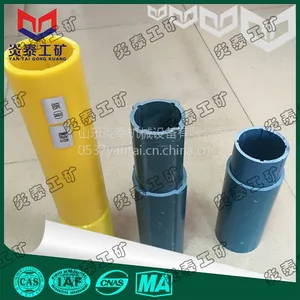

测斜管 YT-CXG-76型PVC高精度测斜管

用途及使用范围

YT-CXG-76型PVC高精度测斜管可跟各种商业测斜仪探头结合，实施监测堤坝、边坡、基坑、基础、桩、围堰等的稳定性，测斜管与测斜管接头采用凹凸槽连接，并用自攻螺丝固定。测斜管内有供测斜仪探头定向的90°间隔的导槽，以***重量轻、坚固、耐环境腐蚀以及测斜管导槽无扭旋。

主要技术指标

验收与保管

  用户收货验收时应先检查管子的数量与清单是否相符，如有不符者应与我厂联系。

  管子应放在湿度小于85%的房间内保存，室内不舍有腐蚀性气体，存放环境须干燥、通风，搬运时小心轻放。

  管于若暂时不使用时，拆开包装，每根错开接头处一层一层的平放铺开，防止弯曲变形。

埋设与安装

  测斜管的使用场合较多，由于施工方法和条件并不完全相同，所以埋设的方法也不完全一样，需要时可及时与我厂联系。

  钻孔：

  采用工程钻探机，一般采用中108cm钻头钻孔，为了使管于顺利地安装到位一般都需比安装深度深一些，它的原则是每10米多钻深。，5米+即10米+0 5米=10 5米，20米+1米-21米，以此类推。

  清孔：

  钻头钻到预庄位置后，不要立即提钻，需把泵接到清水里向下灌清水，直至泥浆水变成清混水为止，再提钻后立即安装。

  安装：

  安装的全过程可分为三步

  管子的连接：

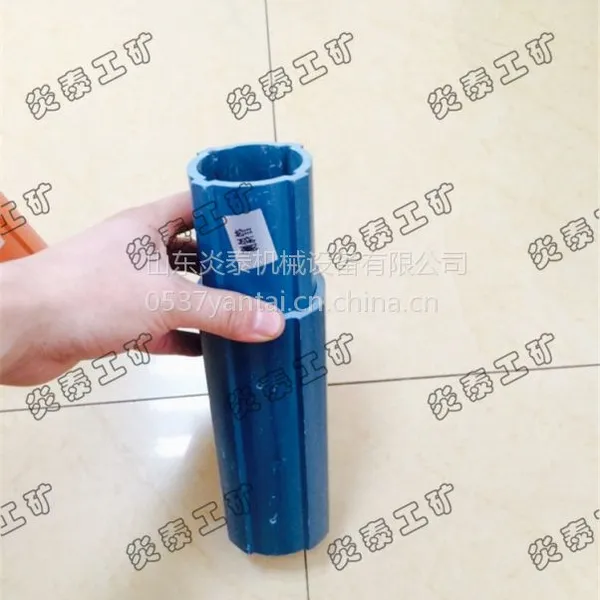

  我厂出厂的管子一般长度为2米／根，4米／根两种（若用尸需要其它长度请在定货时说明），如图二，需要一根一根地连接到设计的长度。连接的方法是采用插入连接法，首先拿起一根测斜管，在没有外接头的一端套上底盖（另购），用三只M4x10自攻螺钉拧紧，（这是每孔最下面的一节管子）就可向7L内下管于了，下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用三只M4xl0自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。

  调正方向：

    管子安装到位后，需要调正方向后才能回填，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉（松开三只螺钉就可以拿掉了）才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了，转动管子就可以实行，一人转不动时，可用多人，转动前可先把管子向上提起后再转动对准，对准后再把管子压到位，方向就调正好了盖上盖子，拧好螺钉就可以回填。

向孔内回埴，还需特别注意两点：

    在下管于时为减少其浮力，可向管内充清水（自来水、河水等）一边下管于，一边充清水，直至能顺利地放到位。清水也不能放得太多，否则管于会迅速下沉，使人抓不住而掉在7L中，无法继续工作。但管于全部（一孔）下到位置后，一定要把清水充满，这样做可减少泥浆进入管内形成沉淀。

    测斜管外面有一对凹槽，此槽是偏心的（为***测斜管的精度，尽量减少扭角的产生，1吏联接方法接管于的制作方向联接）与外接头内的凸槽相配合后把管子插入的，若插不下，把管子转动一个方向就可顺利地插入，因为该联接方法只有一个方向能插入，其余方向均插不进去。
