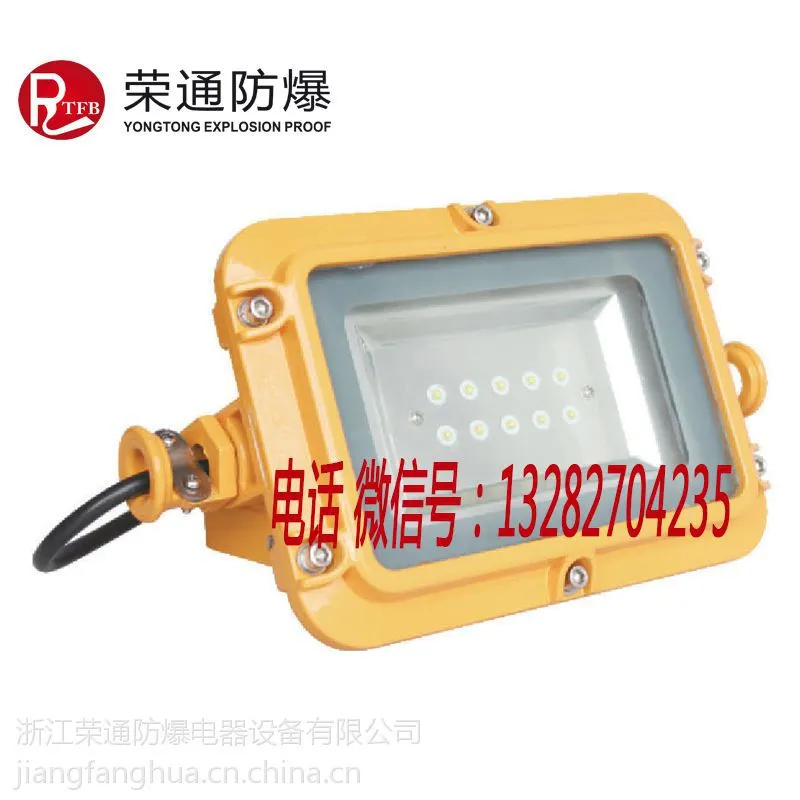

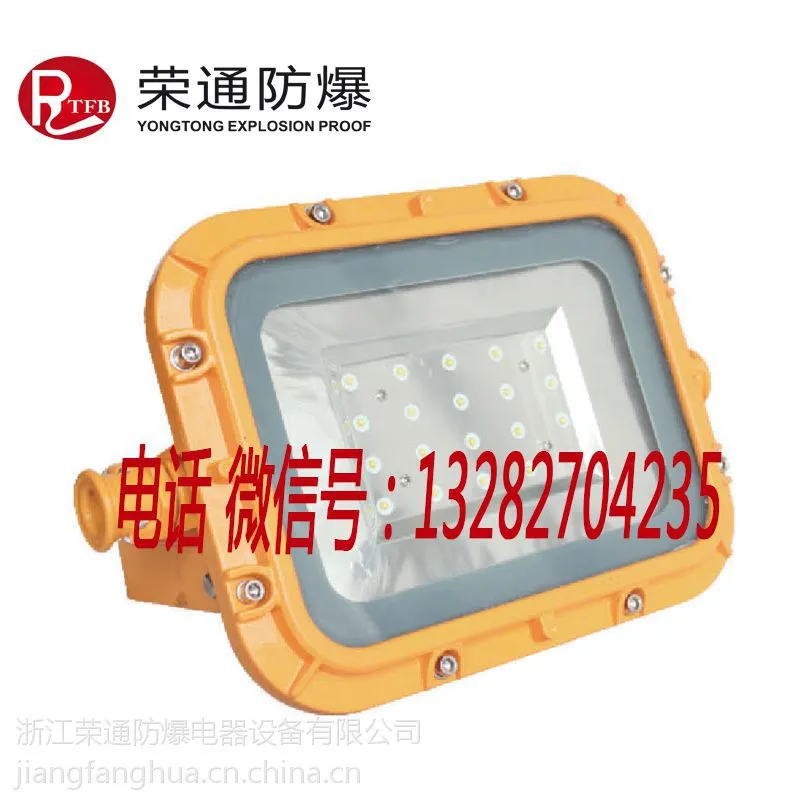

DGS50/127L矿用隔爆型灯具 50W巷道灯方形

该系列矿用隔爆型LED巷道灯适用于具有甲烷或煤尘爆炸危险的煤矿井下巷道硐室照明用的灯具，严禁用于采掘工作面。

矿用巷道灯 巷道灯价格该新型灯具有以下优点：

a、LED光源、穿透力强、照度高、抗震强；

b、独特的散热技术、寿命长、免维护；

c、安装简单、易操作；

d、保护齐全、功率恒定、***；

e、性能优越、高效节能。

三、技术参数：

DGS50/127L（A）矿用隔爆型LED巷道灯

执行标准：GB3836.1-2000、GB3836.2-2000、IEC60079

DGS50/127L（A）矿用隔爆型LED巷道灯

防爆标志：Exe IIT4/T6

DGS50/127L（A）矿用隔爆型LED巷道灯 额定电压：AC127V

DGS50/127L（A）矿用隔爆型LED巷道灯

工作电压；85-250V

DGS50/127L（A）矿用隔爆型LED巷道灯

额定功率；50W

60W

DGS50/127L（A）矿用隔爆型LED巷道灯

外形尺寸：φ320X280X200

mm

  灯具

1.5DGS50/127L(A) 矿用巷道灯 巷道灯价格产品防爆型式：矿用隔爆型；防爆标志：“ExdI”

1.6DGS50/127L(A) 矿用巷道灯 巷道灯价格产品执行标准:

执行标准：GB3836-2000《爆炸性气体环境用电气设备》

MT221-2005《煤矿用防爆灯具》

2、DGS50/127L(A) 矿用巷道灯 巷道灯价格结构特征：

该灯具按GB3836-2000《爆炸性气体环境用电气设备》设计制成隔爆型，符合MT221-2005《煤矿用防爆灯具》性能要求。壳体采用铝合金制成，有较高低腐蚀性能，玻璃板为硬质硼硅钢化玻璃，耐冲击强度高，并设有金属保护网，腔壳与外界之间均设有隔爆结合面，***了使用安全，隔爆面涂204-1置换型防锈油。各腔壳均有橡胶圈密封，***了防水防尘的性能。具体结构如图所示：

1. 灯盖 2. 防护网 3. 玻璃罩后盖 4. 反射器 5..接线嘴 6.接地壳体

7. 接线端子 8.电源部分 9. 安装座 10. 手钮   11.LED光源 12.灯体

             矿用隔爆型LED巷道灯结构图

3、DGS50/127L(A) 矿用巷道灯 巷道灯价格基本参数

产品型号 额定电压V 功率W 照度Lx

(距3m处) 重量Kg 外型尺寸

DGS30/127L(A) 127 30 ＞10 15.6 462×314×244

DGS50/127L(A) 127 50 ＞10 15.6 462×314×244

DGS70/127L(A) 127 70 ＞10 15.6 462×314×244

4.DGS50/127L(A) 矿用巷道灯 巷道灯价格开箱及检查

4．1.开箱及检查

按装箱单检查内容是否齐全，检查巷道灯是否完好无损，检查巷道灯各部位是否有松动现象。

4．2.DGS50/127L(A) 矿用巷道灯 巷道灯价格产品受控零部件

矿用隔爆型LED巷道灯主要零(元)部件及重要材料明细

序号 , , 零部件名称 型号规格 材质 生产单位 受控类别

1 壳体 ZL102 ZL102

2 玻璃罩 224×224×12 钢化玻璃

3 密封圈 φ28×20 橡胶

4 LED光源 30W/50W/70W

5 电源模块 30W/50W/70W

 DGS50/127L（A）矿用隔爆型LED巷道灯

安装使用与操作

安装前预先做好悬挂灯具的挂钩，必须牢固可靠。每两盏灯间距≤30m，若电源线挠度过大，则应该增加中间挂钩。

必须使用有地线的三芯阻燃电缆线。旋开接线腔两端的压紧螺母，拆卸其上电源线压板，打开上盖，轻拿轻放，不要损及防爆面。将压紧螺母、垫圈、密封圈依次套在电源线上，将电缆线伸入接线腔。

电源的零线、火线接在铜螺柱上（无极性要求），地线接在腔体的相应位置上，用套筒扳手及螺丝批拧装紧固螺母及地线螺钉，连接必须可靠。

调整接线腔内电缆松紧适宜后，用扳手将压紧螺母扭紧，注意不要造电缆线自身旋转。压紧螺母一定要将密封圈压紧，以防止水渗入腔内，导致短路或损坏电源。装好电源线压板，紧固两端螺钉。
