| 品牌:天工 | 型号:(100X型)HF42X-16 | 材质:球墨铸铁 |
| 连接形式:法兰 | 结构形式:浮动球球阀 | 公称通径:DN50-800mm |
| 适用介质:水 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:水力控制 |
| 用途:流量控制 | 类型(通道位置):二通式 | 作用对象:水 |
| 规格:DN 50-600 |
遥控浮球阀(100X型)由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度,直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠,广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
遥控浮球阀(100X型)工作原理:
当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。
遥控浮球阀(100X型)主要技术参数:
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
遥控浮球阀(100X型)主要零件材料:
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 阀座 阀盘 | 铜合金 |
| 密封圈 O型圈 | 丁腈橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 针型阀 | 铜合金 |
| 球阀 | 铜合金 |
| 浮球阀 | 铜合金 |
| 微型过滤器 | 不锈钢 |

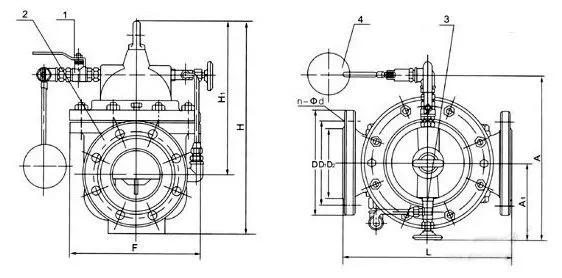

遥控浮球阀(100X型)部件列表:
1、球阀2、产阀3、针阀4、浮球阀
遥控浮球阀(100X型)连接尺寸:
| 公称通径 | 尺 寸(mm) | |||||
| DN(mm) | L | A1 | A | H1 | H | F |
| 20 | 150 | 130 | 325 | 179 | 212 | 116 |
| 25 | 160 | 130 | 325 | 179 | 212 | 116 |
| 32 | 180 | 130 | 325 | 179 | 212 | 116 |
| 40 | 200 | 140 | 335 | 210 | 265 | 168 |
| 50 | 203 | 140 | 335 | 210 | 265 | 168 |
| 65 | 215 | 140 | 335 | 215 | 310 | 180 |
| 80 | 241 | 145 | 345 | 245 | 350 | 210 |
| 100 | 270 | 155 | 365 | 305 | 460 | 284 |
| 125 | 300 | 165 | 385 | 365 | 520 | 310 |
| 150 | 330 | 180 | 410 | 415 | 570 | 370 |
| 200 | 400 | 205 | 465 | 510 | 840 | 463 |
| 250 | 480 | 225 | 505 | 560 | 890 | 525 |
| 300 | 550 | 245 | 545 | 658 | 1030 | 625 |
| 350 | 622 | 275 | 595 | 696 | 1090 | 705 |
| 400 | 685 | 285 | 625 | 735 | 1150 | 778 |
| 450 | 750 | 285 | 625 | 735 | 1150 | 778 |
| 500 | 811 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 935 | 456 | 888 | 850 | 1286 | 785 |
河北天工阀门科技有限公司位于全国***的“铸造之乡”“环保之乡”河北省泊头市四营工业区。厂区东临京沪铁路、104国道,西临106国道,交通十分便利,是一家集研制开发、生产销售为一体的专业厂家。 公司主要致力于开发研制和生产销售遥控浮球阀、球型止回阀、Y型过滤器、软密封闸阀、水利控制阀、暖通阀门、沟槽阀门、排气排泥阀、止回阀、减压阀等阀门。产品广泛应用于给排水、暖通、消防、自来水、化工、冶金、防尘、制药等行业。 多年以来,我厂一直引进***的生产技术,采用质量体系为标准检验产品的质量,从而使产品在同行业中始终处于***水平,真正做到了让用户放心的产品。不断引进和吸收国内外***管理经验,本着“承诺是动力,服务是财源,诚信创效益,经营要光正”的经营宗旨,运用“科技***、品质求精、优化管理、铸就品牌”的质量方针。并特聘国内***专家、教授为科技顾问,潜心研制开发新产品。同时建有CAD阀门设计中心、质量控制中心及水流动态实验室,建立了科学的质量***体系和售后服务体系,用户遍及全国各地,受到广泛好评和欢迎。 天工阀门将不断开发新产品、***新市场,以优良的产品和***售前、售后服务与广大客户建立***的合作伙伴,实现共同的进步和***的追求。 天工阀门产品用户遍及全国各地,并受到广大用户的欢迎和好评!
点击查看>| 企业类型 | 私营有限责任公司 | 注册资本 | 300万人民币 |
| 公司注册地址 | 河北省泊头市四营工业区 | 统一社会信用代码 | 130981000037627 |
| 登记机关 | 沧州市泊头市质量监督局 | 法定代表人 | 冯雨 |
| 公司成立日期 | 2014-09-10 | 营业期限 | 30 |
| 经营范围 | 河北天工公司主要致力于开发研制和生产销售遥控浮球阀、球型止回阀、Y型过滤器、软密封闸阀、水利控制阀、暖通阀门、沟槽阀门、排气排泥阀、止回阀、减压阀等阀门。产品广泛应用于给排水、暖通、消防、自来水、化工、冶金、防尘、制药等行业。 | ||
