加工定制:否类型:超声波探伤仪品牌:SIUI
型号:CTS-4020测量范围:0~6000mm分辨率:≥65dB
尺寸:260×180×95mm重量:1.94kg

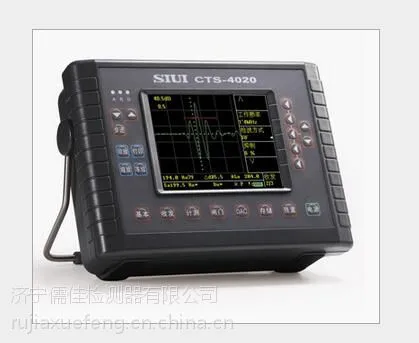

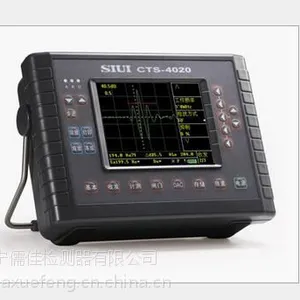

SIUI CTS-4020 数字超声探伤仪 便携式超声波探伤仪

创新点:

CTS-4020采用嵌入式计算机系统和超大规模现场可编程集成电路设计,把大型超声仪器所具备的优良性能压缩到极小的空间;高达65dB的探伤灵敏度余量满足大锻件和粗晶材料的探伤需求;LAN以太网接口可实现与计算机(上位机)的实时通讯、遥控;短片回放功能实现扫查动态过程记录;新型彩色TFT液晶显示屏带给你的读测效果和视觉享受;简便的界面波跟踪功能适用于水浸法探伤;再配以DAC、RF射频回波显示、大容量存储器和USB接口等新技术、新功能,使CTS-4020成为一台小巧轻便却性能***的超声探伤仪。
产品简介:

采样速率240MHz,测量分辨力0.1mm,最小显示范围5mm
工作频率范围0.5~15MHz,灵敏度余量高达65dB,分别突显宽频带和高灵敏度的优点
界面波跟踪功能,通过A、B闸门间的逻辑关系,容易实现水浸法探伤或***测厚
峰值记忆与回波比较功能,有助于对工件进行快速扫查、测量和比较
脉冲重复频率可调,避免在探伤过程中出现混响信号
***DAC曲线功能,方便进行回波评价,更适合大锻件和粗晶材料等现场探伤
RF射频回波显示对于薄壁材料测量或学术研究和定性分析将有很大的帮助
具有测量探头角度(K值)和探头频率的功能
斜射探伤时,二次反射波信号颜色区分显示功能
大容量存储器可存储高达1000个数据集,包括波形、曲线、参数、探伤报告等
LAN以太网接口可实现与计算机(上位机)的实时通讯、遥控
USB接口可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告
短片回放功能实现扫查动态过程记录
菜单语言:中、英文二种。操作过程文字信息提示
高亮度彩色TFT液晶显示屏带来的读测效果
10种波形颜色和字符颜色自由选择
大容量锂电池组可连续工作6小时以上



技术参数:

功 能

单位

技术数据

探测范围

mm

0~6000 (钢纵波),连续可调,最小显示范围5 mm

脉冲移位

mm

-10~1000 (钢纵波)

探头零点

μs

0~199.9

材料声速

m/s

1000 ~ 9999

阻尼

Ω

30、60、150、500

脉冲重复频率



分10档可调

探测范围1500mm以内时,约20Hz~500Hz;

探测范围大于1500mm时,约20Hz~200Hz

工作频率范围

MHz

0.5~15,分1~4 / 0.5~15两档可选

增益调节

dB

0~110分0.5 / 2 / 6 / 12步进调节

检波方式



正向、负向、双向、射频(RF)

抑制

%

0~80线性抑制

垂直线性误差

%

≤3

探伤灵敏度余量

dB

≥65

DAC曲线



最多能记录10个回波参考点并逐段显示;可改变DAC 3线间dB距离;可以插入回波参考点或对选定的回波参考点进行修正。

监视闸门



2个独立的测量闸门,B闸门可设定为界面波跟踪闸门模式。

测量分辨力

mm

0.1

报警信号



声光报警(内接蜂鸣器和面板LED发光二极管)

测量点选择



闸门内***回波的前沿或峰值。

回波评价



声程、水平距离、垂直距离、幅值、dB差值显示。

显示屏



5.7"高亮度TFT液晶显示屏, 320×240象素。

缩放



选择正常和放大两种显示模式。

峰值记忆



可选择回波峰值记忆显示,背景峰值波形以不同颜色表示。

波形比较



可选择波形对比显示模式,此时,供比较用波形以不同颜色表示。

A型回波冻结



冻结探伤画面。

数据存储器



1000组数据集,包括探伤状态参量、回波图形、DAC 曲线和备注信息等。

短片回放



回放长度30秒。可保存至U盘,实现扫查动态过程记录。

以太网接口



实现与计算机(上位机)的实时通讯,遥控。

USB接口



实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告。

打印机



可配用HP-1020、HP-1120、Canon-S100SP打印机

电源



交流电或电池

电池类型



锂电池组(7.2V、7.2Ah)

工作时间

h

使用7.2Ah锂电池组时≥6(与背景光亮度有关)

工作电压

V

6~9 DC (外部电源); 6.0~ 8.4 (电池)

工作温度

℃

0~40

重量

Kg

约1.94(不含电池)

尺寸

mm

260×180×95 (宽×高×深)
