一、S型中开双吸离心泵概述
S型单级双吸离心泵。主要适用于自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。
S系列单级双吸离心泵的运行数据　 泵出口直径 DN 80~800mm　 流 量 Q ≤11600m3/h
　 扬 程 H ≤200m　 工作温度 T ≤105℃　 固体颗粒 ≤80mg/L
　 工作许用压力 ≤25
　 许用试验压力 ≤37.5 　

二、S型中开双吸离心泵结构特点S双吸中开泵
　 1. 结构紧凑 外形美观，稳定性好，便于安装。
　 2. 运行平稳 优化设计的双吸叶轮使轴向力减小到***限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面***光华具有***的抗汽蚀性能和高效率。
　 3. 轴 承 选用SKF及NSK轴承***运行平稳，噪音低，使用寿命长。
　 4. 轴 封 选用BURGMANN机械密封或填料密封。能***8000小时运行无泄漏。
　 5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
　 6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。
三、S型中开双吸离心泵应用范围： S双吸中开泵
　 泵的零件用不锈钢板压制，经激光焊接而成，并有多种牌号的不锈钢可供选用，因而SLG型泵的用途十分广泛，主要适用于输送各种洁净水及轻腐蚀液体，可用于 住宅供水及增压 工业锅炉给水空调系统循环体会水　水处理和反渗透系统 食品工业、医药工业用水.

单级双吸离心泵工作条件：
　流量范围：0.8m3/h~120 m3/h；
　 扬程范围：5.6m~330m；
　 温度范围：-20℃~120℃；
　 输送液体种类：各种清洁水及轻腐蚀液体；
　 泵腔承压：≤4.0MPa。
四、S型中开双吸中开泵型号意义 S双吸中开泵
150S78A
150—泵进口直径为150mm
S—卧式单级双吸清水泵
SM—单级双吸耐磨泵
SF—单级双吸耐腐蚀泵
SY—单级双吸油泵
78—设计点扬程为78m
A—叶轮外径切割代号，Ⅰ表示叶轮外径增大
6Sh—6A
6—泵进口直径为6吋（150mm）
Sh—卧式单级双吸清水泵
6—泵比转速的1/10取整
A—叶轮外径切割代号

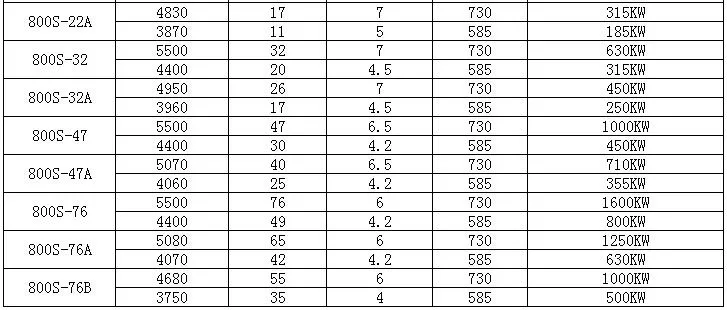

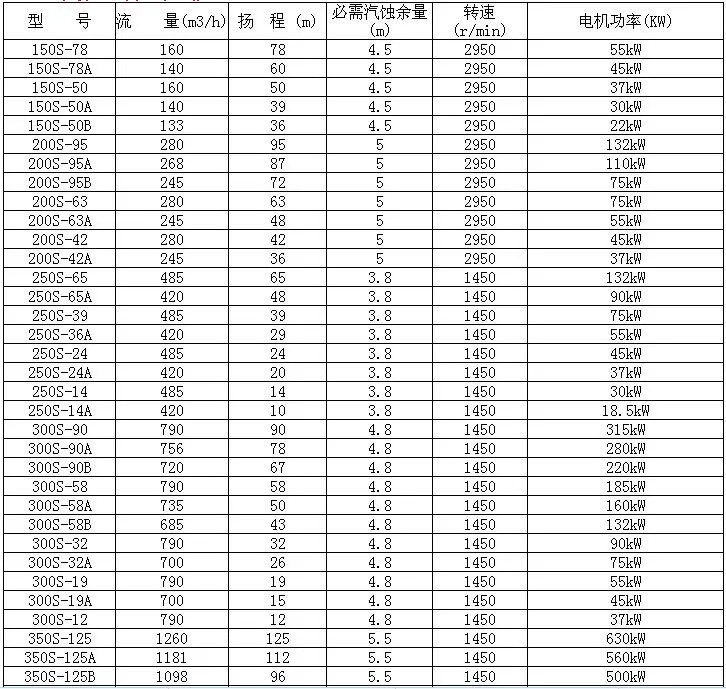

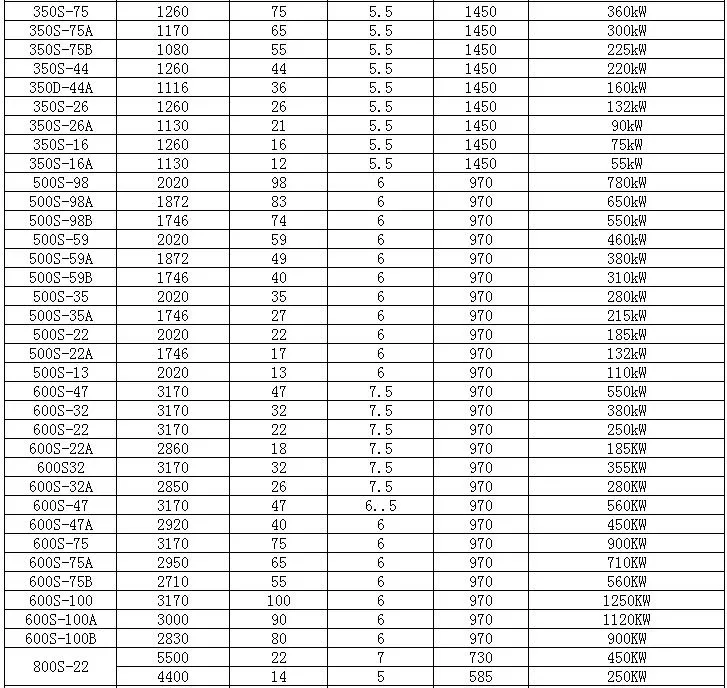

五、S型中开双吸离心泵性能参数表

六、S型中开双吸离心泵可能发生的故障及排除方法

故 障
产生原因 排除方法
水泵不吸水，压力表及真空 表的指针剧烈跳动 a、注入水泵的水不够 a、再往水泵内注水
b、进水管与仪表漏气 b、拧紧堵塞漏气处
水泵不吸水真空表已显示高度真空 a、底阀没有打开或已堵塞 a、校平或更换底阀
b、吸入管阻力太大 b、清洗或更换吸水管
c、吸水高度太高 c、降低吸水高度
压力表有压力而水泵仍不出水 a、出水管阻力太大 a、清洗或缩短水管
b、旋转方向不对 b、检查电机旋向
c、叶轮堵塞 c、清洗叶轮
d、水泵转速不够 d、增加水泵转速
流量低于设计要求 a、叶轮或管路堵塞 a、清洗叶轮及管路
b、密封环或叶轮磨损过多 b、更换损坏零件
c、转速不够 c、调整到额定转速
水泵消耗的功率过大 a、填料压盖太紧，填料函发热 a、放松填料压盖
b、叶轮与密封环摩擦 b、消除机械摩擦
c、流量过大 c、关小出水闸阀
水泵内部声音反常水泵吸不上水 a、吸水管内阻力过大 a、减小吸水高度缩短吸水管长度
b、吸水管有空气漏入 b、堵塞漏气处
c、流量过大发生汽蚀 c、调节出口阀门使泵在规定工况范围内使用
水泵振动 a、泵发生汽蚀，叶轮不平衡 a、消除汽蚀、叶轮校平衡
b、泵轴与电机不在同中心线上 b、校水泵和电机的同轴度
c、地脚螺栓松动 c、拧紧地脚螺栓
轴承过热 a、润滑油不足或过多，或变质 a、检查油量清洗轴承并换油
b、水泵与电机轴不同心 b、把轴中心线对准

七、S型中开双吸离心泵装配
1、S双吸泵：在泵体上装好固定泵盖、轴承体、填料压盖的双头螺柱及所有螺孔配带的四方螺塞
2、S双吸泵：在轴中央的键槽内，放入键，顺推上叶轮，装上密封纸垫，套上轴承，拧上左右轴套螺母，再套上填料套、填料环、填料压盖及双吸密封环，装上轴承挡套、轴承端盖和纸垫，再把深沟球轴承压装在轴的两端，然后把轴承体装到轴承上。
3、S双吸泵：把装好的轴（即转子部件）放到泵体上，使双吸密封环放入泵体槽内，并把轴承体放到泵体两端支架的止口上，盖上轴承体压盖、套上弹簧垫拧紧螺母装上固定螺钉，用轴套螺母调整叶轮中心对正泵体中心然后用钩扳手扳紧轴套螺母，在填料室内装入填料，填料环。
4、S双吸泵：在泵体上铺上一层轻壳纸，把装好四方螺塞及双头螺柱的泵盖盖到泵体上，装上圆锥定位螺钉，拧上螺母，装好填料压盖。
5、S双吸泵：在轴的轴连器端放入键，顺键压入轴连器。
6、S双吸泵：在泵盖上装上水封管，对14SH型泵以上的，需要上小止回阀，活接头，异径四通及放弃管。
十、S型中开双吸离心泵安装
1、S双吸泵安装前的准备工作
（1）    应检查S双吸泵和电机有无损坏。（2）准备工具及起重机械。(3)按图检查机器的基础。
2、S双吸泵安装顺序：
现在定型的S双吸泵中有配带底座的和不配带底座的两种形式，安装原则是一样的，这里只叙述带底座的安装顺序：
（1）    将底座放在地基上，在地脚螺栓附近垫铁，将底座垫高约20-40毫米准备找平后填充水泥浆之用。
（2）    用水平检查仪检查泵座水平度，找平后，扳紧地脚螺栓螺母，用水泥浆灌水泵底座及地脚螺栓孔。
（3）    经3——4天水泥干固后，在检查一下水平度。
（4）    清除S双吸泵座的支持面，水泵脚和电机脚的平面并把S双吸泵和电机放到底座上。
（5）    调节S双吸泵轴水平（电动机轴可暂不顾及），找平后，适当上紧螺母，一防走动；待泵端调节完成后，再安装电机，在水平欠妥的脚上垫上垫板。
（6）    使S双吸泵和电机联轴器之间留有一定的间隙（参看装配图），把钢尺放在联轴器上（上下左右观察），检查水泵轴心与电机轴心线是否重合，若不重合，就在电机脚下垫上几片薄铁片，使电机联轴器与钢尺相符。
为了检查安装的精度，在几个相反位置上用塞尺测量联轴器平面之间的间隙，联轴器两端平面间一周和最小间隙差不得超过0.3毫米。两端中心线上左右差不得超过0.1毫米。
   在水泵接管后，轴线还需作一次校正，印在上管路时容易使水泵走动。
十一、S型中开双吸离心泵起动、运转、停止及保养
Ⅰ、S双吸泵起动
1、将S双吸泵轴上及其他涂油体上所涂的油去净。
2、用汽油清洗S双吸泵轴承和S双吸泵油室，用棉纱或破布擦净。
3、在S双吸泵的轴承体内，注入钙基黄油占轴承体空间的70%
十二、S型中开双吸离心泵订货须知:卧式双吸中开泵
一、①产品名称与S双吸中开泵型号②S双吸中开泵口径（寸）③S双吸中开泵扬程（m）④S双吸中开泵流量（m3/h）⑤S双吸中开泵电机功率（KW）⑥S双吸中开泵转速（r/min）⑦S双吸中开泵电压〔V〕⑧S双吸中开泵材质⑨S双吸中开泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的S双吸中开泵产品型号，请按S双吸中开泵型号直接向高通泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们高通泵业的技术专家为您审核把关。
