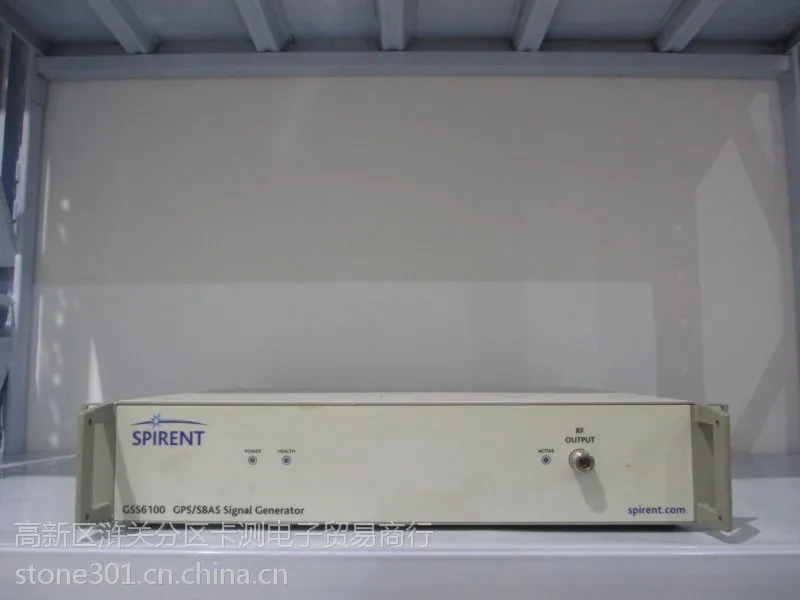

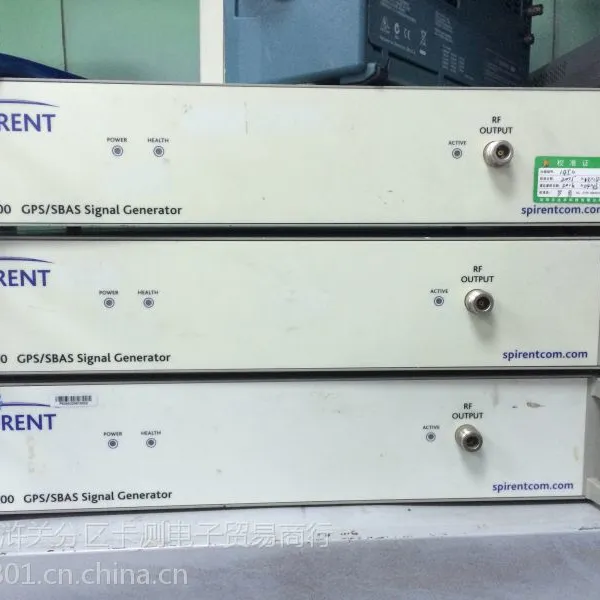

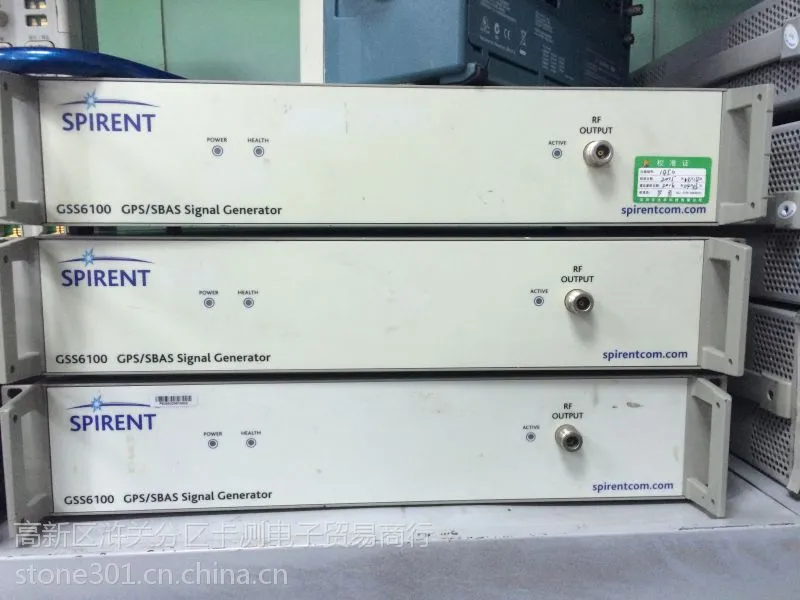

SPIRENT  GSS6100卫星导航模拟器

SS6100仿真器是一款用于在制造环境、试验室和现场环境中测试卫星导航设备的全面的低价单通道RF发生器。

主要特性与技术指标

1个通道GPS L1/A 代码

GPIB （IEEE488），USB 或RS232 控制接口

在电源上另类的"即时启动"模式基于预定义的参数值

提供的SimCHAN PC 软件允许使用仪器模式作为GPIB （未提供PC）的替代方法

测试参数包括电源级别，多普勒、PRN，用户控制GPS 时间和数据消息

机架装载2U 机箱 综合治理ICD 方便地集成到制造测试机组(rig)

机架式年度校准过程

L1 专业成长消息支持

1 个通道GPS L1/A 代码

GPIB （IEEE488），USB 或RS232 控制接口

在电源上另类的"即时启动"模式基于预定义的参数值

提供的SimCHAN PC 软件允许使用仪器模式作为GPIB （未提供PC）的替代方法

测试参数包括电源级别，多普勒、PRN，用户控制GPS 时间和数据消息

机架装载2U 机箱

综合治理ICD 方便地集成到制造测试机组(rig)

应用
典型应用包括GPS和无线定位生产测试ATE、错误分析、参数评估和原型发射机,在一台设备中同时支持GPS和SBAS信号。

详细说明

在一台设备中同时支持GPS和SBAS信号。

对信号内容和动态特征的全面控制。

使用SimCHAN软件时，全面的用户定义的数据消息。

稳定而准确的全数字式FPGA 架构。

行业标准的GPIB(与STR4775产品兼容)。

低成本。

提供安装机架。

稳定性

每天<1x10的负10次方

温度范围内< 1 x 10的负8次方

也可为锁定在外部标准1 、2 或10MHz 的频率。

信号质量

寄生信号(GPS 频带)

<-30 dBc

载波相位噪音

0.1 rad RMS

GSS6100还通过其1PPS触发器与频率标准输入和1PPS 输出，支持与其它系统的同步。

GSS6100提供对生成信号的各个方面（包括PRN、功率水平、Doppler、模拟时间和信号消息内容）的控制。这

种功能可利用随机提供的用于Microsoft Windows 操作系统的SimCHAN软件，以独立的交互模式调用，或通过

GPIB控制接口在全集成的ATE模式下调用。

典型应用包括GPS和无线定位生产测试ATE、错误分析、参数评估和原型发射机,在一台设备中同时支持

GPS和SBAS信号。

对信号内容和动态特征的全面控制

使用SimCHAN软件时，全面的用户定义的数据消息

稳定而准确的全数字式FPGA 架构

行业标准的GPIB与STR4775产品兼容

低成本

提供安装机架

额定输出频率:1575.42MHz

Doppler范围:±15000m/s

每天<1x10的负10次方

温度范围内< 1 x 10的负8次方

也可为锁定在外部标准1、2或10MHz 的频率

寄生信号<-30dBc

0.1rad RMS典型集成的、10Hz到10 kHz偏移量

额定信号电平:-130 dBm-70dBm

范围:±20dB

分辨率:0.1dB

距离码:PRN 1-37 GPS PRN 120-138 SBAS,支持全部1023G1/G2码

数据信息:GPS 50 bps，SBAS 250 bps，同时FEC为500 sps，用户可定义内容

RF输出 N型内孔同轴电缆，SMA 型内孔同轴电缆

外部标准:In BNC内孔同轴电缆

外部触发器:In BNC内孔同轴电缆

内部:10MHzOut BNC内孔同轴电缆

连接器:1PPS in/out、码时钟、距离码、导航数据位、Code epochs
