型号: X B系列摆线针轮减速机

概述：

摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点，用途广泛，并可正反运转。

摆线减速机型号：

单级机型有：2 3 4 5 6 7 8 9 10 11

其减速比有：11 17 23 25 29 35 43 59 71 87

双级机型有：42 53 63 74 84 85 95 106

其减速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133

德州金展摆线针轮减速机参数详情

摆线针轮减速器是采用Ｋ－Ｈ－Ｖ少齿差一式传动原理及摆线针齿啮合的新颖传动机械，广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械领域中的驱动和减速装置。

　　结构原理:

　　行星摆线减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

　　在输入轴上装有一个错位１８００的双偏心套，在偏心套上装有两个滚柱轴承，形成Ｈ机构，两个摆线轮的中心孔即为信心套上转臂轴承的滚道，并由摆线轮与针齿壳上一组环行排列的针齿销相啮哈，以组成少齿差内啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿销上带有针齿套）。

技术参数： 功 率：0.18KW～55KW 转 矩：70N·m～20000N·m 传动比： 单级：11-87 双级：121-5133 三级：6545-446571

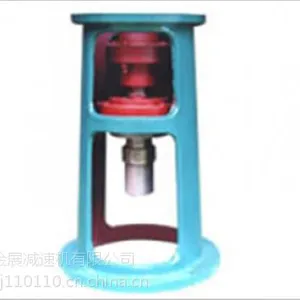

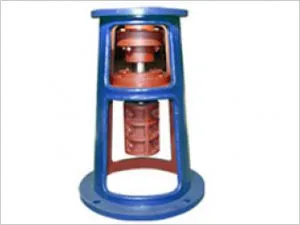

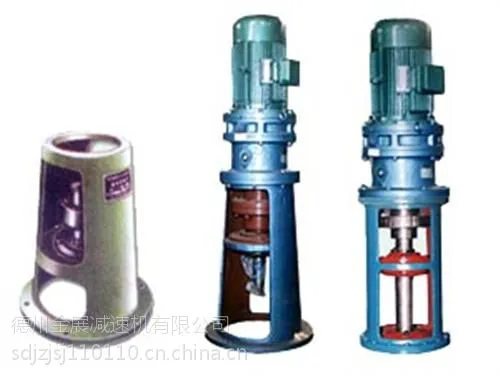

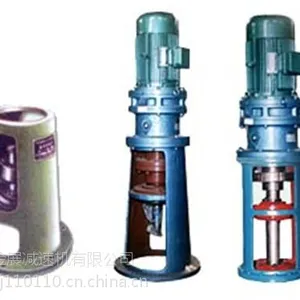

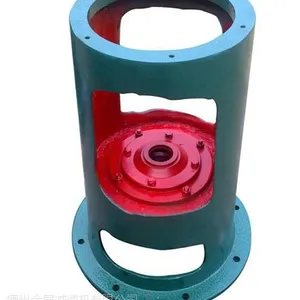

厂家生产TJQ型机架：

TJQ型机架的选用，原则上是根据减速机输出轴径的大小来确定机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在一定范围内可以对机架型号作上下浮动。产品信息TJQ型机架的选用，原则上是根据减速机输出轴径的大小来确定机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在一定范围内可以对机架型号作上下浮动。
