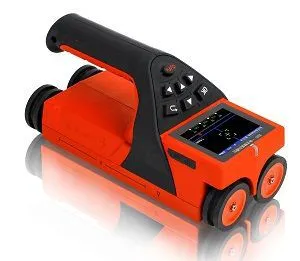

武汉建岩一体式钢筋扫描仪

一体式钢筋扫描仪产品概述

     一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试，并且能***绘制整体钢筋的分布图，快速提供高精度检测数据；主机与传感器一体式结构，携带及现场操作方便、快捷；采用多线圈结构设计，速度更快、精度更高、分辨力更强。

一体式钢筋扫描仪应用范围

     建设工程如桥隧、梁墙体等混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；建筑房屋混凝土结构施工质量验收检测；对桥梁、隧道等结构中钢筋检测检测；对在建结构的安全性和耐久性进行评估；对旧有结构进行评估、改造时对配筋量的检测。

一体式钢筋扫描仪依据标准

• 《混凝土结构工程施工质量验收规范》………………………………………GB 50204-2002

• 《建筑结构检测技术标准》……………………………………………………GB/T50344-2004

• 《混凝土结构现场检测技术标准》……………………………………………GBT50784-2013

• 《混凝土中钢筋检测技术规程》………………………………………………JGJ/T152-2008

• 《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》…………………DB11/T365-2006

• 《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》………………JJF1224-2009

一体式钢筋扫描仪特色功能

   1)   检测模式直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏；

   2)   单点测量、网格扫描、波形扫描、剖面扫描四种都完全实现后退删除操作有误测试数据及图形,

        便于现场测试使用；

   3)   网格扫描测试过程中完全实现随时相互交错切换X轴与Y轴（即纵横坐标轴方向）测试，随意切换后

        数据及钢筋分布图会自动延续之前信息进行测试，从而提高现场测试的灵活性；

   4)   采用单手握机、操作设计及四轮定位方式，配有高强度耐磨轮胎，便于保护仪器磨损；

   5)   采用自动存储标定值，实现快速测量，减***测前的每次标定工作的麻烦程序。

一体式钢筋扫描仪主要特点

   1)   2.8寸高分辨率彩色液晶屏（320×240像素），无论在室内外任何情况都能清晰可见检测数据；

   2)   多线圈结构设计，速度更快、精度更高、分辨力更强；

   3)   采用USB模式数据传输及充电，可以通过USB线即可快捷的将存储数据上传到计算机中；

   4)   采用内置大容量锂电池，设计功耗低，在电池充满情况下正常待机16小时左右；

   5)   数据管理模式中数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据；

   6)   采用具有超密集筋分辨能力，解决钢筋漏判的问题；

   7)   可配置专业独特设计的标准校准试块；

   8)   采用主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带；

   9)   相邻钢筋中间位置实时判断，指示灯提示，能够避开四周钢筋，便于钻孔取芯；

   10)  仪器箱体保护内衬采用***的阶梯及圆柱导流槽，便于仪器放入；

   11)  配有大钢筋检测软件，方便在PC机进行专业数据分析，数据处理及生成完整报告。

一体式钢筋扫描仪技术参数

一体式钢筋扫描仪操作界面
