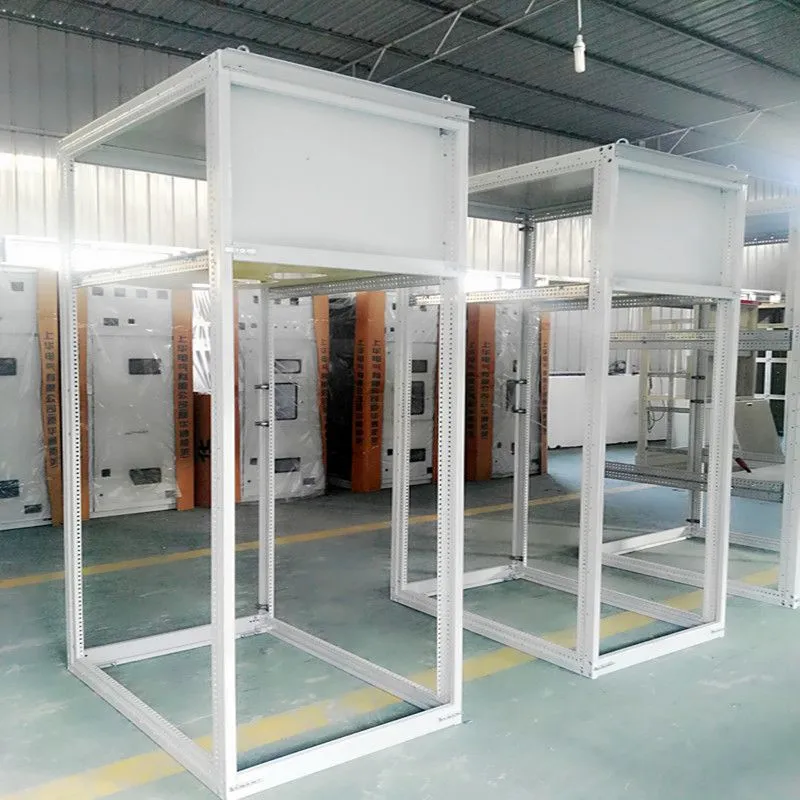

GGD构架是采用8MF冷弯型钢材局部焊接拼装而成。其钢性及承载能力均达到电器元件的安装要求，构架上分别按E=20mm和E=100mm模数排列的安装孔，以提高产品的装配通用性。

      主母线排列在贵的上部后方。采用高强度不饱和树脂DMC、SMC材料浇注成型的AMJ1型母线夹，机械强度和绝缘强度高，能承受较大的短路强度的实验。

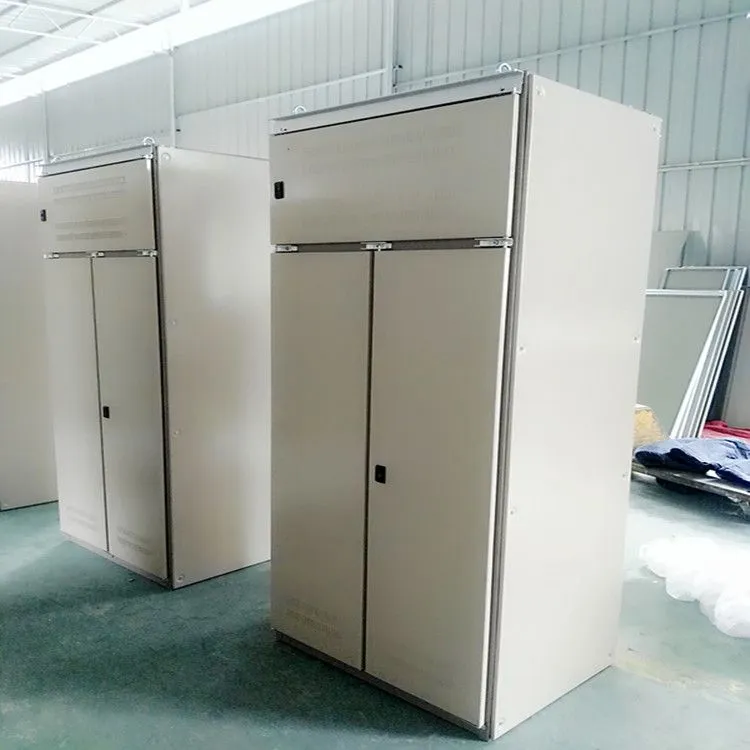

     1000mm和1200mm宽的柜体，正面均采用不对称的双门结构，（800+200；800+400），600和800宽的柜体均采用整门结构。柜体后面门板均采用对称式双门结构。

柜门采用镀锌转轴式铰链与柜体相连。安装、拆卸方便。门的折边加以安装橡胶嵌条，关门时门与柜体之间的嵌条有一定的压缩行程，以防门边与柜体直接碰撞，并提高了门的防护等级。装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用自动锁紧螺钉连接，构成完整的接地保护电路。

柜体前后、顶面及两端侧的防护等级达到IP30，也可根据用户的要求在IP20—IP40之间选择。为加强通风和散热，在柜体的下部，后上部和顶部均有通风散热孔，使柜体在运行中形成自然通风道，有较好的散热性能。散热孔用钢丝网板加封及专用的通风窗，以***柜体的防护等级。

     柜体的顶盖，可在需要时拆除，便于现场主母线的装配和调整。柜顶的四角装有吊环，便于起吊装运。柜体采用静电粉末喷涂，消除眩光，且附着力强，柜内的安装件均镀锌、钝化处理，提高了三防性能。     以上就是GGD低压开关柜结构的详细讲解，希望可以帮助到大家深入了解GGD，如有不明白的地方可以致电，24小时服务热线：18058357870！
