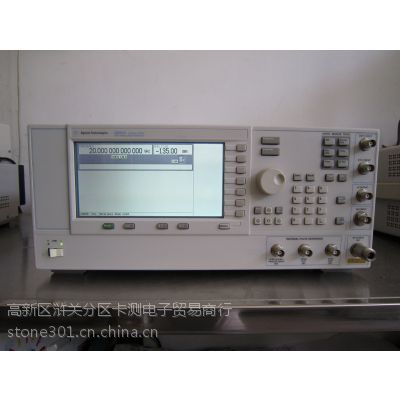

Agilent E8257D  PSG模拟信号发生器

        E8257D为本振（LO）替代或扫描激励响应分析生成连续波(CW)信号。它还可以有选择性地添加AM、FM、?M和/或脉冲调制，来***地描述射频和微波元器件及设备。同时，可以通过一些性能增强选件来配置符合您特定测试需求的信号发生器。您还可以为当前的射频和微波测试应用软件定制PSG

信号特征

100 kHz至20、31.8、40、50或67 GHz，工作时可达70 GHz（0.001 Hz分辨率），

Hz 到 20 GHz(仅适用于选件521)

可扩展至75、90、110、140、170、220,325, 或500GHz――毫米波模块

+26 dBm@ 20 GHz、+17dBm @ 40 GHz、+14dBm @ 67 GHz输出功率；

选件 521 可达 +30 dBm@ 6 GHz 以上（典型值）

SSB相位噪声――选件UNX

调制

AM、FM、?M、脉冲和扫描

8ns上升/下降时间和20 ns脉冲宽度（典型值）

两个内置函数发生器：正弦波、方波、三角波、斜波和噪声

扫描

步进扫描、列表扫描和斜波扫描（频率和功率）

使用PSA系列频谱分析仪控制信号源PSA系列频谱分析仪

兼容Agilent8757D标量网络分析仪代码

自动和通信接口

10BaseTLAN和GPIBSCPI和IVI-COM驱动器后向兼容所有PSG信号发生器

描述

业内性能高达67GHz

******的输出功率、电平精度，以及高达67 GHz 的相位噪声性能（工作时可达到70 GHz）

大输出功率和***的电平精度往往可以使您不必使用外部放大器便可测试大功率器件

限度降低的测试不确定度使您可以在设计过程的初期便发现错误

***的相位噪声性能（在10 GHz 载波和10 kHz 频偏时为-126 dBc/Hz 典型值）是进行本地振荡器、低抖动时钟替代和相邻信道选择性测试的理想选择。

性能***，适用于测试***的射频和微波雷达、通信和控制系统
