| 品牌:立新阀门lixinvalve | 型号:Q947 | 材质:不锈钢 |
| 连接形式:法兰 | 结构形式:固定球球阀 | 适用介质:各种高腐蚀化学介质 |

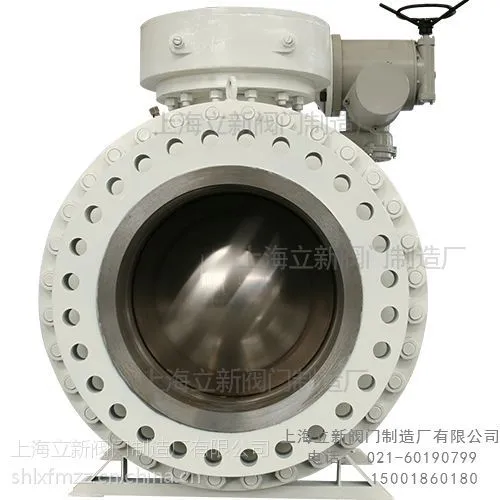

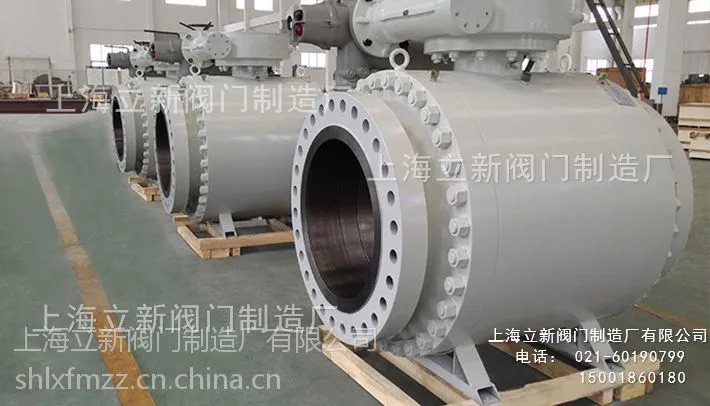

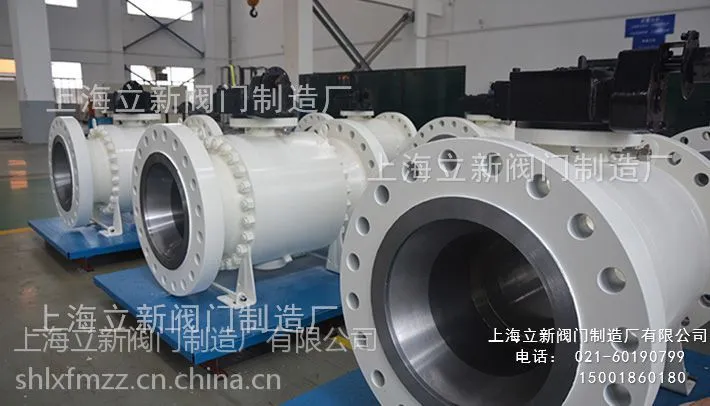

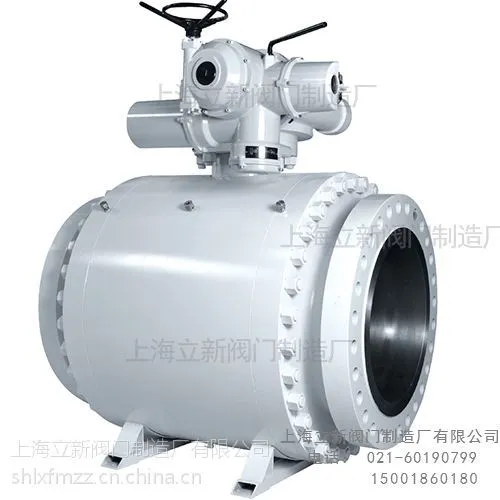

Q947电动三片式锻钢固定球 全国大型通用阀门生产企业,通过***、API 6A、API
系列固定球阀结构特点:
系列固定式球阀主要适用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。系列固定式球阀结构特点为:
1)独特的阀座密封结构 固定式球阀根据压力、通径的大小、介质性质及密封要求的不同而选择单活塞密封(DBB)、双活塞密封(DIB-1)和一个单活塞密封、一个双活塞密封(DIB-2)。
▲双阻断与泄放(DBB) 阀座采用单活塞设计结构,此结构具有双向密封和中腔自动泄压功能。如图所示,镶嵌有合适的聚合材料(高分子材料NYLON、MOLON、DELRIN或PEEK)的密封座是浮动的,它由弹簧加载,在关闭位置时,密封面始终与球体保持紧密贴合,确保阀门在高、低压差下均能达到无泄漏的密封。上游:阀座沿阀门轴向运动,施加于A2面上的上游(进口)压力P,在A1面上产生一个方向力,由于A2面大于A1面,A2-A1=X,因此X面上的压力将阀座推向球体达到上游的紧密密封。下游:一旦阀腔内的压力Pb升高,作用在A3面上的力大于A4面上的力, A3-A4=X2,在X2面上形成的压差就克服弹簧力使阀座与球体脱离,阀腔的压力向下游排放,中腔压力降低,之后在弹簧的作用下阀座重新与球体紧密贴合。
▲双活塞双向密封(DIB-1) 阀座采用双活塞设计结构,此结构具有双向双密封功能。进口侧,阀座由d和dm的面积差形成的活塞效应,在上游的介质作用下,使阀座密封圈与球体紧密接触而密封。出口侧,由do和dm的面积差形成的活塞效应,在阀体中腔的介质压力作用下,使阀座密封圈与球体紧密接触而密封。
▲一个单活塞和一个双活塞(DIB-2) 阀座采用一个单活塞效应和一个双活塞效应。如果阀门介质为液体,那么就必须在阀体上安装自动泄压阀,为了实现上下游同时密封又不安装自动泄压阀,则可以设计成上游为单活塞(自泄压功能)、下游为双活塞,此时阀门具有主安装方向的要求。
2)自动泄压结构 当中腔压力出现异常升高现象时,DBB单密封结构的球阀具有自动泄压功能,而DIB-1双密封结构的球阀则由阀体上的附加泄压装置进行泄压(如右图所示)。
3)密封的紧急救护 阀门设计有辅助的阀座紧急密封系统,如图所示。当软密封阀座圈受到一定的损伤出现微量泄漏时,或出现紧急情况下而不能密封时,通过向辅助密封系统注射相应的密封脂即可进行紧急密封,以减少。紧急密封装置在必要时也可用来对阀座区域进行冲洗润滑,以保持其清洁。同样阀杆也可设计有辅助的紧急密封系统。
4)防火与防静电结构 防火要求是管线球阀的标准设计。该阀门的防火结
构按API 607标准进行了火烧试验验证,并经过了***的第三方见证。其性能完全符合API 607和BS6755的要求。 此外该球阀还具有防静电功能,通过防静电弹簧使得球、阀杆、阀体间电流可导通,满足API 6D的要求。
5)锁定装置 在手动球阀的全开、全闭两点位置上设计可上锁的结构,这样,可防止误操作以及不可预知的线路振动而产生的不应有的开关现象,特别是在可燃性介质的石油类和化学药品的生产线,以及阀门在室外配管时,这种设计体现出的优点和实际效果特别好。
6)全通径结构及缩径结构 为满足用户的不同需要,本公司球阀产品有全通径及缩径两种系列(如图所示)。全通径球阀的通道内径与管道内径一致,便于管道清扫,而缩径系列球阀的重量相对较轻,但流体阻力仅为相同口径截止阀的1/7 左右,故缩径系列球阀的应用前景较为广阔。
