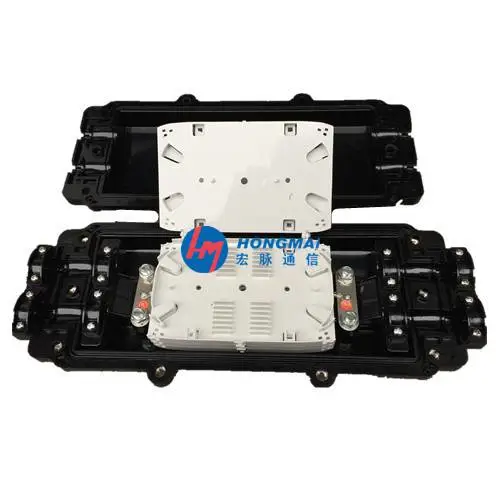

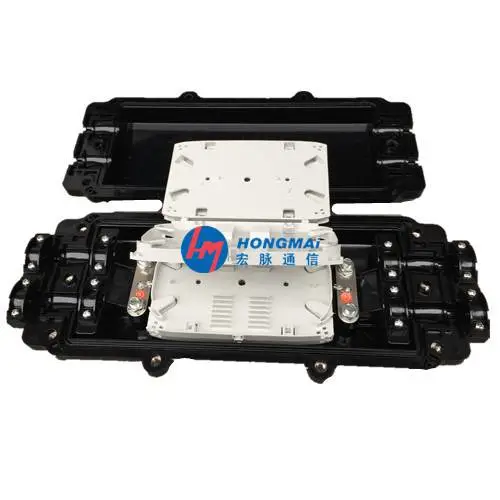

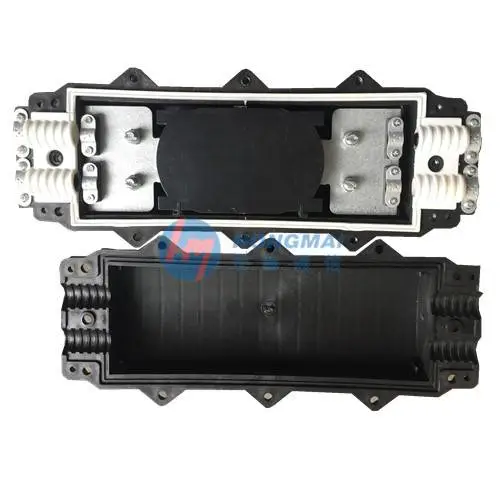

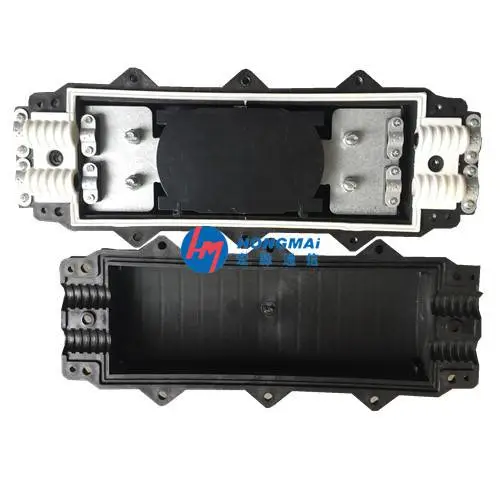

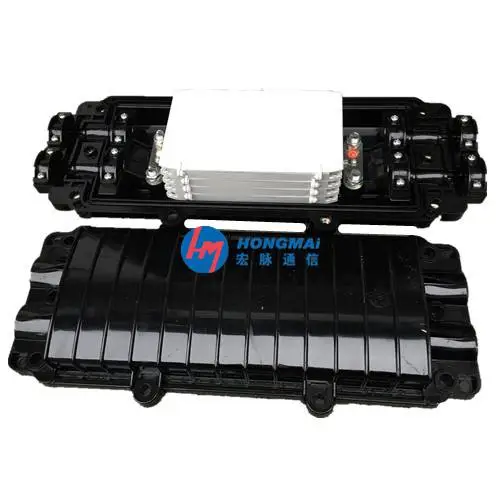

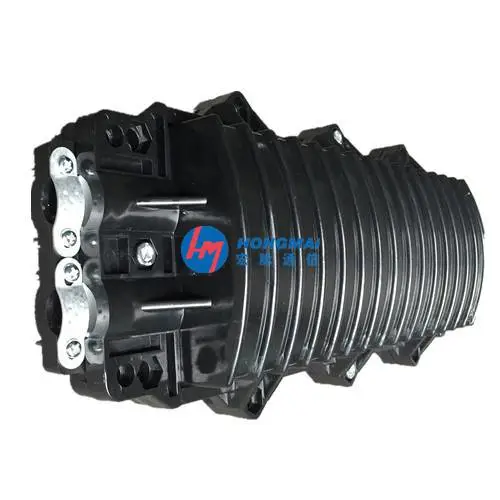

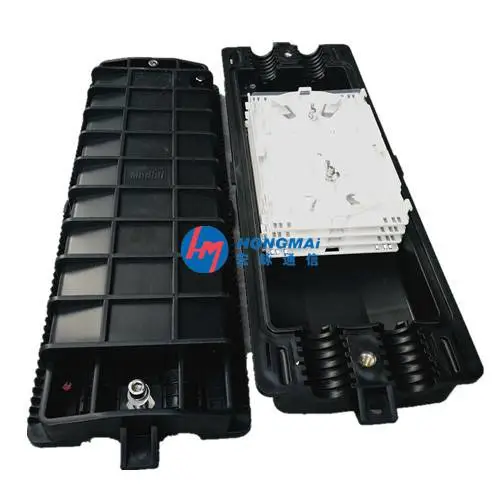

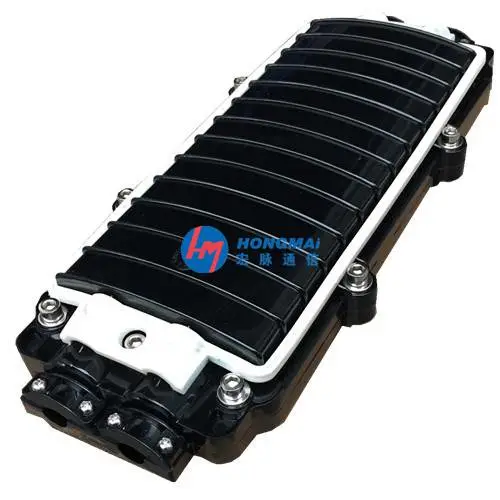

光缆接头盒是浅显的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒。归于机械压力密封接头体系，是相邻光缆间供给光学、密封和机械强度连续性的接续保护设备。首要是在适用于各种布局光缆的架空、管道、直埋等敷设办法之直通和分支衔接。盒体选用进口增强塑料，强度高，耐腐蚀，终端盒适用于布局光缆的终端机房内的接续，布局老练，密封牢靠，施工便利 。 广泛用于通讯、网络体系，CATV有线电视、光缆网络体系等等。右侧为二进二出接头盒；用于两根或多根光缆之间的保护性衔接、光纤分配，是用户接入点常用设备之一，首要完结配线光缆与入户线光缆在室外的衔接效果，并可依据FTTX接入需求设备盒式或简式光分路器商品特性·商品的盒体选用优质工程塑料。

·商品选用2次压缆技能，***盒内光纤无附加衰耗。·商品具有屡次复用和扩容功用。技能特性·尺度：高度430mm 内径Φ135mm 外径Φ210mm·入缆孔颈：Φ20mm·单盘芯数：12/24·熔纤盘：最小容量4芯容量144芯.·熔纤盘数：6·拉伸密封性：2000N轴向拉力，不漏气。·耐电压强度：15KV(DC)。·拉伸密封：商品充气后，能接受2000N的轴向拉力，不漏气。·冲击密封：商品充气后，能接受冲击能量16N*m（牛顿*米）的冲击三次，商品无裂缝，不漏气。·其它各项功用需求均契合YD/T814.1-2004规范需求。接头分类按外形布局可分为帽式光缆接头盒和卧式光缆接头盒两种；依据光缆敷设办法有架空、管道（地道）和直埋等类型；按光缆衔接办法分为直通接续和不合接续两种；按密封办法有热收缩密封型和机械密封型。[1]通常需求具有康复光缆护套的完整性和光缆加强构件的机械连续性的功用。供给光缆中金属构件的电气连通、接地或断开的功用。具有使光纤接头免受环境影响的功用。供给光纤接头的安放和余留光纤存储的功用。需求时，光缆接头盒还应具有防白蚁的功用。[2]修改本段功用需求光纤接头通过接头盒保护后，应能免遭潮气的腐蚀，不该添加保护前的光纤接头衰减，以及契合以下需求：光学功用光缆接头盒内的余留光纤环绕在光纤安放设备内，在光缆接头盒设备运用的操作中，光纤接头应无显着附加衰减。密封功用光缆接头盒按规则的操作程序封装完毕后，

光缆接头盒内充气压力为 (100士5) kPa，浸泡在常温的清水容器中安稳调查 15分钟应无气泡逸出，或安稳调查24小时气压表指示应无变化。再封功用光缆接头盒按规则的操作程序重复3次封装后进行实验。光缆接头盒内充气压力为 l00kPat5kPa，浸泡在常温的清水容器中安稳调查 15分钟应无气泡逸出，或安稳调查 24小时气压表指示应无变化。机械功用经下列各项实验后，光缆接头盒盒体及盒内各部分应无变化，必要时做通光查看或翻开盒体查看。下列各实验均应在光缆接头盒内充人 (60士5) kPa气压，实验后气压应无变化；浸人常温的清水容器中安稳调查 15分钟应无气泡逸出或安稳调查24h气压表目标应无变化，壳体及其构件应无裂缝、损坏和显着变形 。[2]修改本段设备办法光纤准备1. 去掉光缆外皮，（如果有，请去掉屏蔽及铠装）然后去掉各绕包层至显露松套管，具体办法，请按光缆厂家引荐的规范办法过程进行，准备长度3米。2、 用清洗剂清洗松套管及加强芯护套，去掉剩余的填充套管，用所供给的砂纸打磨光缆外皮150mm长。光缆设备1 、按光缆外径选择最小内径的密封环，并将两个密封环套在光缆上。2、将光缆放入相应的入孔内。3、衔接屏蔽及接地。4、在两个密封环之间环绕上自粘密封胶带，

使密封带绕到与密封环外径平齐，以构成一个光缆密封端。5、将光缆密封端按入光缆入孔内。6、用喉箍穿过光缆加强筋固定座和缆芯支架，将光缆固定在接头盒底座上，旋紧喉箍螺钉，直至喉箍抽紧停止。7、 在光缆上扎上尼龙扎带，剪断余长。8、其他不必的光缆孔，请用堵头密封。堵头上相同环绕上密封胶带，需求与5.2.4相同。9、 将加强构件环绕在熔接盘支座的沉头螺钉上，并压紧。光纤接续1 、准备上盘后环绕1.5圈的光纤，随后将余纤悉数环绕在盒体内。2、 单芯光纤上盘请用单芯缓冲管，带状光纤上盘请用带状缓冲管。在熔接盘的进口处用尼龙扎带扎紧。3、按规则办法对接两根（带）光纤，接头卡入熔接单元卡槽中，余长请在盘内环绕。4、将熔接盘盖上，请压使其卡到位。5、按接头盒需求的容量不相同，决议熔接盘叠加的盘数，将熔接盘的叠加型式有必要契合光纤接头的卡入熔接单元并查看和保护需求。 熔接盘每两只叠加，能够将橡胶折页上六个孔，别离卡住上下两个盘上的各三个凸扭；四只橡胶折页，盘两头对称方位各两只，如叠加五个熔接盘，按照上述办法将二层盘与三层扣住，三层盘和四层盘扣住，四层盘和五层盘扣住，以此类推，五个盘就安稳地叠加在一同了。 当需观察或保护某一层盘熔接状况时，只需将该盘单面的上层扣住的两片折页拆下，熔接盘即可如翻册页相同翻开。盒体密封1 、盒体封装：在盒体封装前先将气门咀与接地螺钉并紧。 ? 将密封条嵌入盒体附近的密封槽内； ? 在接头盒两头“U”槽处也别离用密封条嵌入槽内。 注意：运用密封条，切勿人为拉动密封条，避免走漏。2 、将接头盒上盖悄悄合上，旋入紧固螺栓，紧固次序按和盖上标明的数字次序旋紧，用力矩扳手禁固，力矩到达25N·m。
