=====产品介绍======

生产能力：1000kg/h（切制15mm立方体时）。

切菜规格：可切制4.5.6.8.10.12.15mm的立方体或长方体，也可根据要

         求定做其他尺寸的刀具。

电机型号及功率：Y802-4 380v 0.75kw

外形尺寸：710*660*1085mm（长*宽*高）

机器重量：100kg

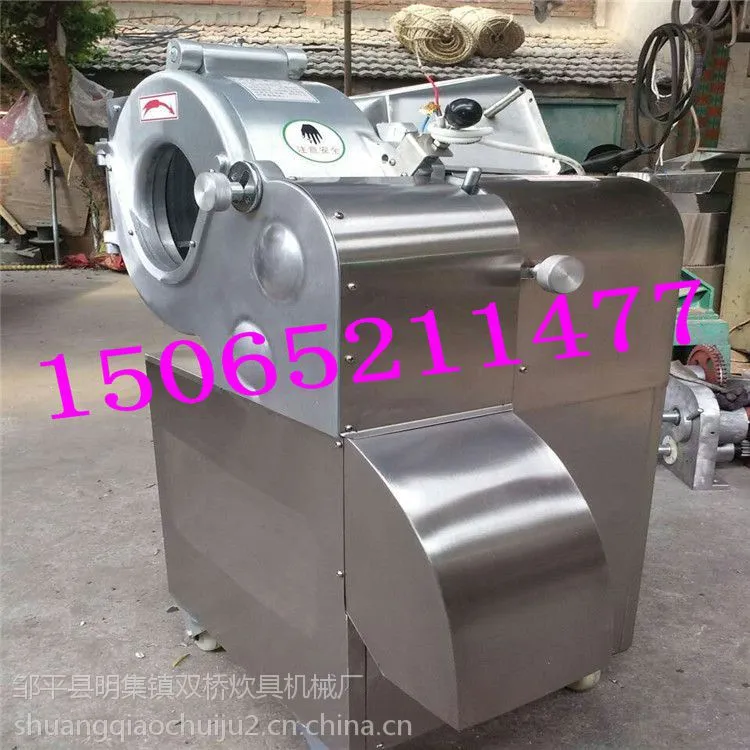

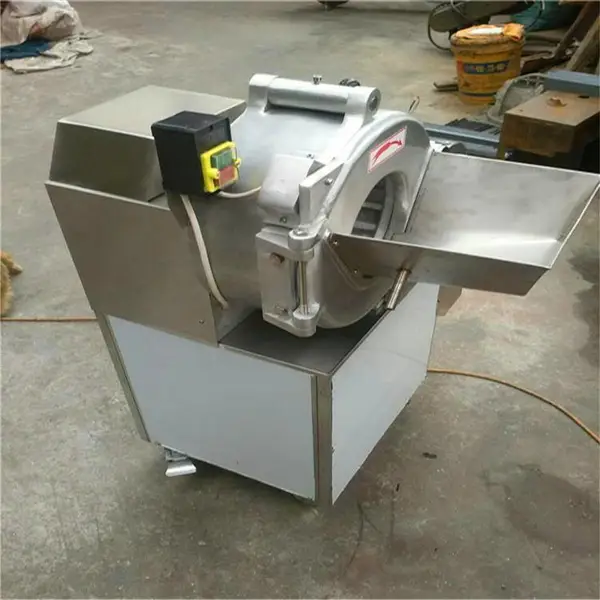

 本切丁机适用于脱水蔬菜，速冻蔬菜加工厂及食品酱菜行业加工各种根茎类蔬菜成正方体及长方体形状。该机采用复合刀具，一次成型，形状规则，切面光滑，成型***，深受外贸出口单位青睐。本机机座，壳体，料斗及主要部件均有铝镁合金和不锈钢制作，***了长期工作不锈蚀，***害等特征。主要加工脱水蔬菜 速冻蔬菜 食品酱菜行业 各种根茎类蔬菜成正方形及长方体形状，成型***，物料切割直径应不超过80mm

4.操作使用

4.1使用前的准备和检查

4.1.1将进料斗用螺钉紧固在壳体进料扣处（为方便于包装及运输进料斗拆下）

4.1.2检查壳体内是否有异物存在，将壳体内异物清除掉，否则容易引起刀片的损坏。

4.1.3清理操作场地，检查电源电压是否与本机使用电压相符，找专业电工将机器电源线接在全极断开大开距的电源开关上，接地标志处可靠连接地线。合上开关，按下“开”按钮，检查转向是否正确（正确转盘，顺时针方向为正确），否则，切断电源调整接线。

4.1.4接通水源，以备使用。

4.1.5机器工作时，切勿将手及其他异物放入壳体中，以免发生危险。

4.2操作使用

4.2.1首先，应将被切物料洗净去杂，如果被切物料混有沙石与泥块，刀刃口与刀板容易损坏和磨钝。物料切割直径应不超过80mm，如果大于此直径须切成小块。

4.2.2合上开关HK2-15，关上壳体门，压合保险开关XK，壳体门关闭不到位时，不能压合开关XK，线路不通，电机不能运转。

4.2.3将被切物料从料斗投入壳体，在拨盘的作用下，被立刀切割成所要求的厚度，接着被圆盘切丝刀切成条状，***被横切断刀切成方块。

4.2.4切丁机规格的调整：是通过调整切片厚度，更换圆盘切丝刀和横切断刀来改变的。

4.2.4.1切片厚度的调整：切片厚度可通过调整调节板达到所要求的厚度，首先松开壳体调节板的固定螺栓，提起调节板转动调节杆到所要求的位置，再放下调节板，拧紧固定螺栓，使其固定。

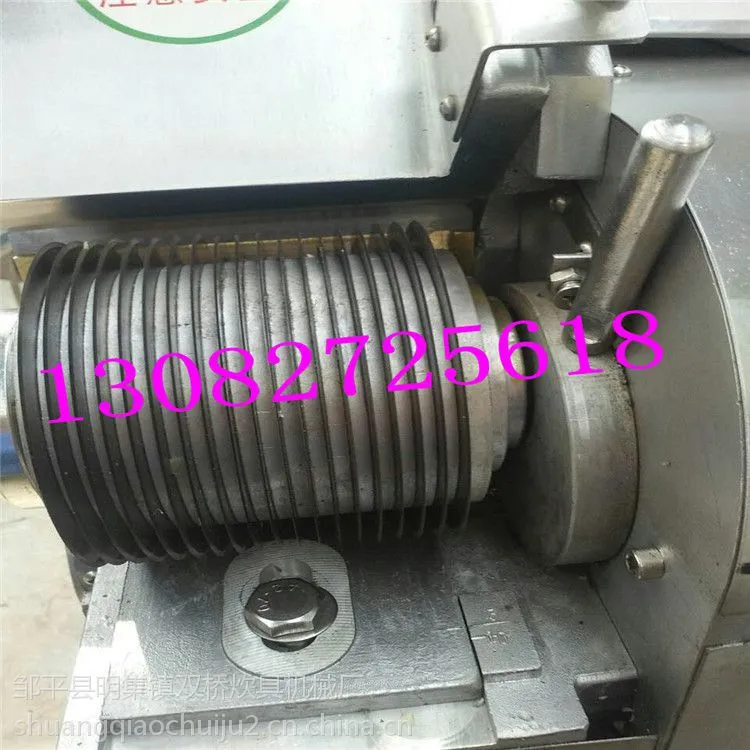

4.2.4.2圆盘切丝刀的更换：可供替换圆盘切丝组合刀具有5mm，10mm，等不同规格，也可根据需要定做其他规格组合刀具。

种规格的圆盘切丝组合刀具均属标准附件，可按需要厚度组合更换。更换步骤：首先松开手轮，向下推动手柄，使圆盘切丝组合刀片从梳子中脱出，然后松开轴端螺母，用勾套勾住组合刀具前端凹槽，卸下组合刀具，更换所需尺寸的组合刀具，拧紧轴端螺母。并向上移动手柄，观察机器内的传动齿轮是否吻合适当，如果吻合适当，手柄会靠近控制器，圆盘切丝刀片进入梳子和立刀片的槽内，上刀片与梳子和立刀片无摩擦与卡滞现象时，禁固手轮，更换完毕。

4.2.4.3横切断组合刀具的更换

根据被切物料切出的长度和要求，选用不同种类的横切断组合刀具，横切断组合刀具分别有常备8片切断刀片、15片切断刀片两种规格。也可根据需要定做其他规格刀片。其对应切出长度的尺寸如下表：

4.2.5梳子用于刮掉挤压在圆切丝组合刀具之间的残余物料。梳子安装时，其刀口应贴近圆切丝组合刀具隔套环的表面。梳子位置（调整刻度线的标定值5mm、10mm、15mm）应与已调整好切片厚度相一致，否则将影响机器性能与切菜质量。

4.2.5.1错误安装，物料不能通过，数字刀口没有贴近圆盘切丝组合刀具的隔套环表面。

4.2.5.2错误安装，梳子刀口与隔套环接触，环表面损坏，而且梳子可能弯曲或破碎。
