S、SM、SF、SY型泵的吸入口与吐出口均在水泵轴心线下方,与轴线垂直呈水平方向,泵壳中开,检修时无需拆卸进水、排出管路及电动机(或其他动机.

价    格

订货量

  • 1233.00

    1 - 1件

  • 1222.00

    2 - 9件

  • 120.00

    ≥10件

史先生经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐂽𐂾𐂿 𐂾𐃀𐃁𐃁 𐂾𐃁𐂾𐂾 𐃂𐂾𐃃𐃃𐃄𐃀𐃃𐃅𐂽𐃅𐃂𐃁𐂽
  • 发货地浙江 永嘉县
  • 发货期限2天内发货
  • 供货总量435件
产品推荐
品牌:精拓泵阀型号:65CZY-A-15 材质:铸钢
驱动方式:电动用途:化工泵泵轴位置:卧式
叶轮结构:封闭式叶轮叶轮数目:单级叶轮吸入方式:单吸式
原理:离心泵性能:不阻塞扬程:15m
转速:2900r/m功率:3kw流量:30m3/h
规格:65CZY-A-15
65CZY-A-15 离心泵系列S、SH型不锈钢单级双吸中开泵

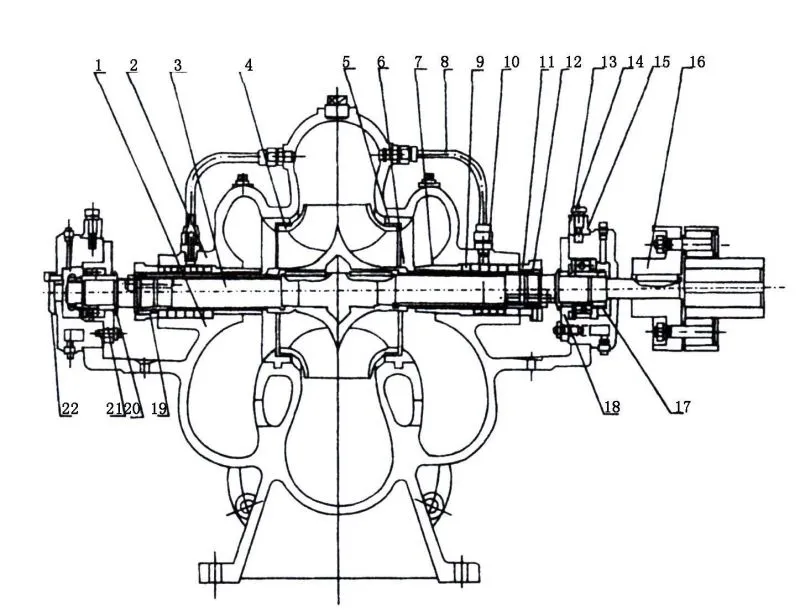

单级双吸中开泵结构图:

本型泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。

本型泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。

水泵通过联轴器由电动机直接传动。

轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流入填料腔起水封作用。





序号

名称

序号

名称

1

泵体

12

轴套螺母(右)

2

泵盖

13

轴承体

3

泵轴

14

固定螺栓

4

叶轮

15

轴承体压盖

5

双吸密封环

16

联轴器部件

6

轴套

17

圆螺母

7

填料套

18

轴承盖(甲)

8

水封管

19

轴套螺母(左)

9

填料

20

轴承挡圈

10

填料环

21

轴承盖(乙)

11

填料压盖

22

端盖
