| 品牌:浩正泰吉 | 型号:TG-501A | 芯片厂商:浩正泰吉 |
TG-501A系列板卡是基于PC104平台的混合型板卡。此类板卡最多可支持1路1553B(双冗余)和2路429。其中每路1553B接口均完全符合MIL-STD-1553B协议,可以独立工作在BC、RT或BM工作模式下,且完全支持BC到RT、RT到BC、RT到RT、广播和方式代码等全部消息格式;每路429接口均完全符合ARINC 429协议,可支持2路接收、1路发送。TG-501A系列板卡主要用于1553B与429共同需要的环境下,适用于各类设备的应用、测试与仿真。提供丰富、高效和可靠的API接口,可进行二次开发。两种协议的高效融合,可***减少用户的硬件成本与软件开发周期。

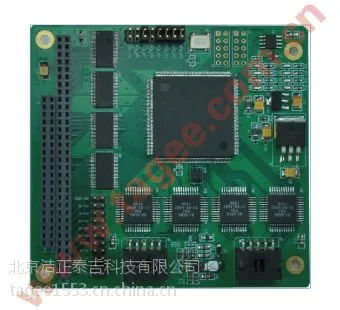

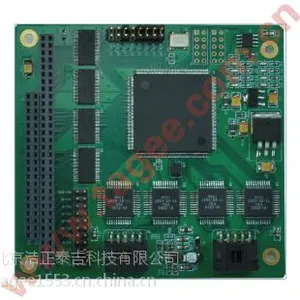

TG-501A系列板卡
产品配置
符合PC104 V2.5规范
支持PC104中断
使用PC104 8-bit总线
工作电压:+5V
板卡物理尺寸:96mm × 90mm
ARINC 429:
总线传输速度12.5Kbps或100Kbps
可选的Label/SDI过滤功能
4收2发429通道,且相互独立
支持奇偶校验或无校验
每路接收通道均有独立的544×32bit接收FIFO
每路发送通道均有独立的288×32bit发送FIFO
1553B:
完全兼容1553A和1553B Notice 2协议
1~3通道的双冗余MIL-STD-1553B总线接口
总线传输速率1Mbps
总线传输字差错率不大于10
16-bit时间戳,精度2μs
每个通道4K-Word RAM
支持直接耦合和变压器耦合
BC
支持总线切换
批量数据传输
支持重试及双重试,重试响应时间可设置
消息间间隔和帧间间隔可设置,分辨率为2μs
RT
双缓冲
循环缓冲
全局循环缓冲
非法命令表功能
BM
循环缓冲接收数据
支持可选消息监视
产品特点
1553B可编程为BC、RT、MT模式
429收发通道均有总线保护电阻
支持软件触发,多个发送通道同时发送,通道路数可选
软件支持
VxWorks
C语言API函数库
订货信息
