DMZ73H/X/F-10C/16P手动暗杆式铸钢刀形闸阀、对夹式暗杆刀闸阀延续了结构简单，安装方便，重量轻等刀型闸阀的固有优点，支耳外形使得安装非常方便，只需法兰对夹安装即可。阀杆侧装，阀门启闭时阀杆不上升，节约安装空间。同时，该款刀闸阀阀杆为双轴承运转，阀门启闭比以往单轴承的明杆刀闸阀要轻松一倍以上。该款刀闸阀材质可选用铸铁，球铁，铸钢，不锈钢等材质，法兰钻孔可按PN6，PN10，PN16，Class150等标准，密封可选用硬密封或软密封，软密封可采用NBR，EPDM，VITON等，可通过内嵌耐磨套制成双向密封结构。四柱支架采用镀铬硬质金属棒，坚固美观。而且最重要的是该款刀闸阀不仅技术改进，价格却更加实惠，性价比非常突出。是代替低压传统刀闸阀，浆液阀，浆闸阀的产品。

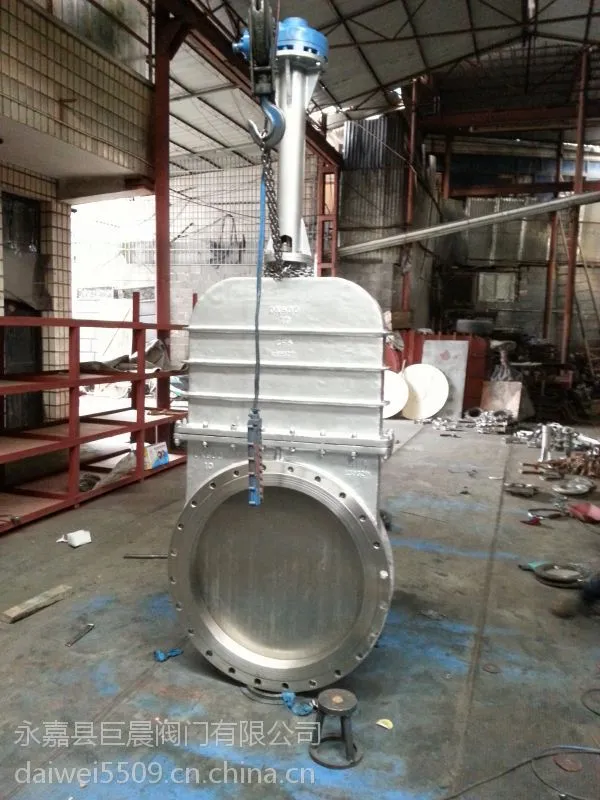

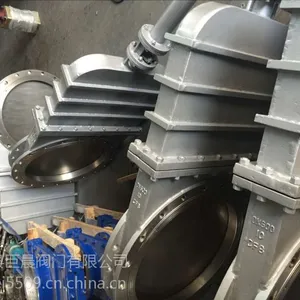

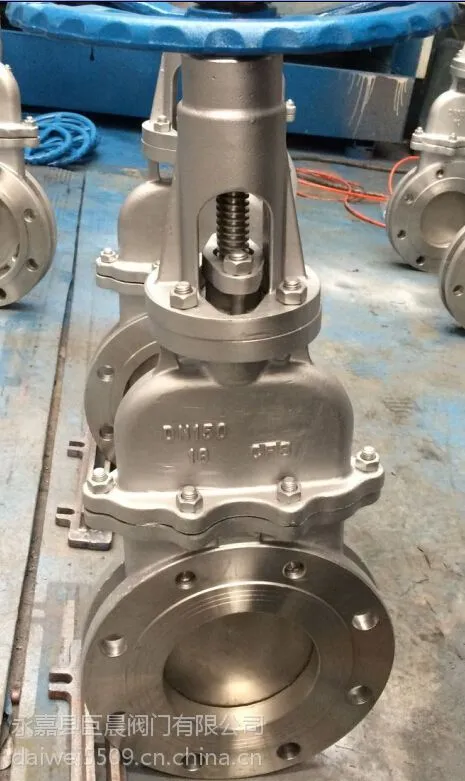

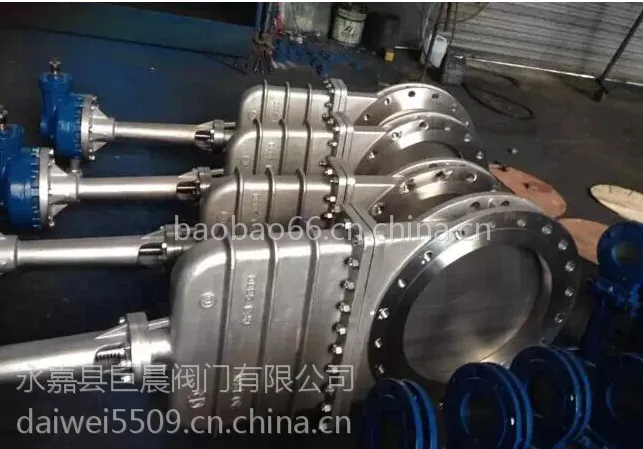

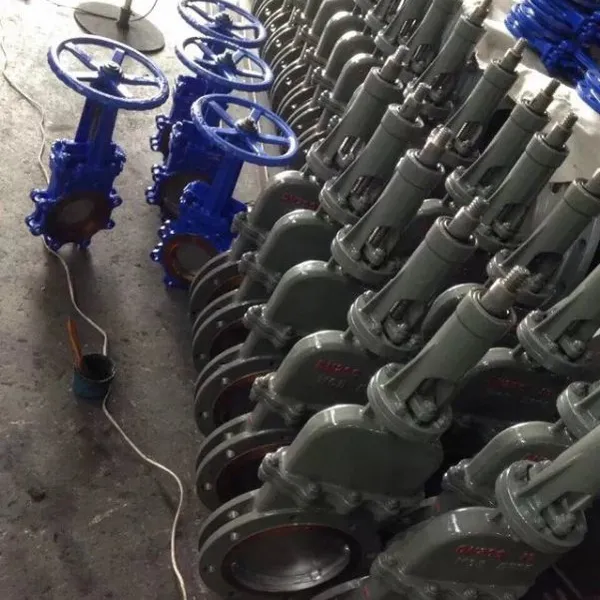

手动暗杆支耳对夹式刀闸阀 Manual knife gate valve

设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000  JB/T79-94
试验与验收  testing and acceptance: GB/T13927-92
手动暗杆支耳对夹式刀闸阀主要零部件材质  Key parts material

DMZ73H/X/F-10C/16P手动暗杆式铸钢刀形闸阀、对夹式暗杆刀闸阀主要性能规范  Key performance indicators

DMZ73H/X/F-10C/16P手动暗杆式铸钢刀形闸阀、对夹式暗杆刀闸阀主要外形及连接尺寸Profile and

connection dimension                                 Unit:mm

公称压力Nominal pressure(MPa) 公称通径Nominal through diameter（mm） L D D1 D2 H N-M D0
1.0 50 48 160 125 100 285 4-M16 180
 65 48 180 145 120 298 4-M16 180
 80 50 195 160 135 315 4-M16 220
 100 50 215 180 155 365 8-M16 220
 125 57 245 210 185 400 8-M16 230
 150 57 280 240 210 475 8-M20 280
 200 70 335 295 265 540 8-M20 360
 250 70 390 350 320 630 12-M20 360
 300 76 440 400 368 780 12-M20 400
 350 76 500 460 429 885 16-M20 400
 400 89 565 515 482 990 16-M22 400
 450 89 615 565 532 1100 20-M22 530
 500 114 670 620 585 1200 20-M22 530
 600 114 780 725 685 1450 20-M27 600

注：0.6MPa、1.0MPa、1.6MPa及美标150Lb等连接尺寸见《法兰连接尺寸表》

刀型闸阀驱动方式：手动，电动，气动，液动，伞齿轮，电液动和气液动等驱动方式。
刀型闸阀外形：明杆，暗杆两种
刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等
刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。

手动暗杆支耳对夹式刀闸阀安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以***阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
