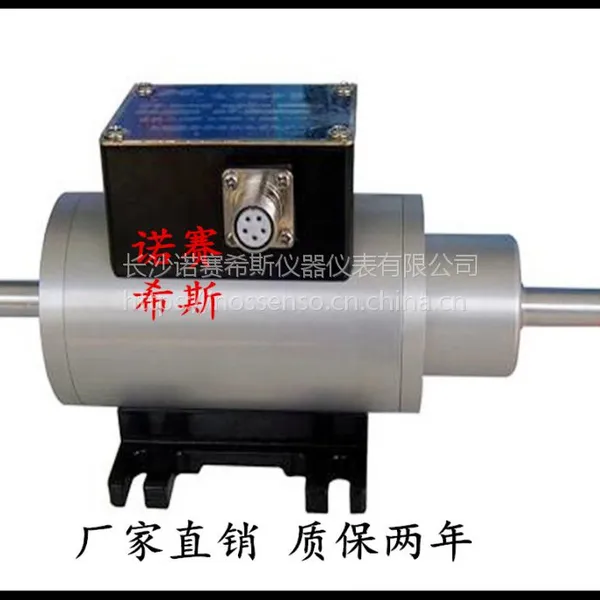

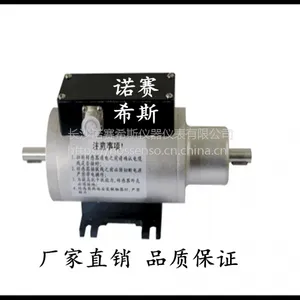

产品特点：

  T7系列扭矩传感器是非接触式扭矩传感器的典型结构，采用非接触方式输出信号

  信号的高频部分由检测电路滤波

  因而寿命长、可靠性高，不易受到磨损、有更小的延时、 受轴的偏转和轴向偏移的影响更小

  具有稳定性好，精度高，可靠性好寿命长，信号采用数字化技术，抗干扰性强

  可测量正反向扭矩、转速及功率，体积小、重量轻、安装方便.可任意位置,任意方向安装。

二、工作原理：

  非接触式扭矩传感器，输入轴和输出轴由扭杆连接起来，输入轴上有花键，输出轴上有键槽。

当扭杆受方向盘的转动力矩作用发生扭转时，输入轴上的花键和输出轴上键槽之间的相对位置就被改变了。

花键和键槽的相对位移改变量等于扭转杆的扭转量，使得花键上的磁感强度改变，磁感强度的变化，通过线圈转化为电压信号。

三、应用范围：

    传递电动机、内燃机等旋转动力设备的输出扭矩及功率。

 传递发电机风机、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率。

  传递各种机械加工中心、自动机床工作过程中的扭矩。

  传递各种旋转动力设备系统所产生的扭矩及效率。

  可用于制造粘度计。

四、功能参数：

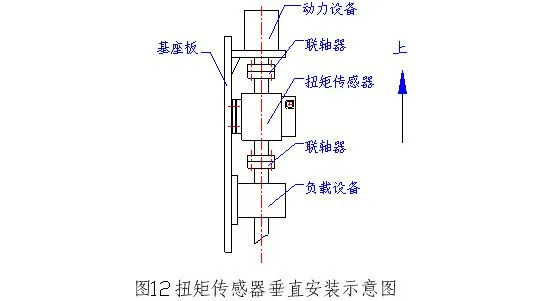

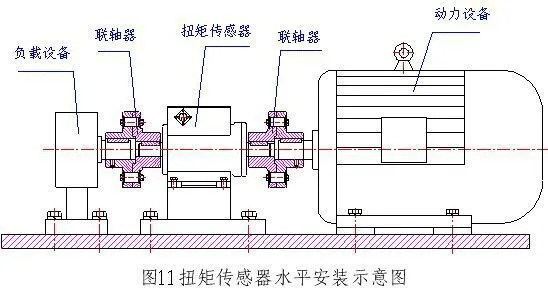

五、安装方式：

 使用两组联轴器，将带扭矩传感器的传感器安装在动力源和负载之间。

 建议用挠性弹性或万向节联轴器，以***同心度∠0.1mm

 动力及负载设备必须固定可靠避免振动。

 将本扭矩传感器的基座与设备的基座尽可能采用柔性固定(可以摆动),避免产生弯矩。

六、使用注意：

 接线必须正确;

 ±15V 的范围:不得低于± 14.5V 不得高于± 15.5V ;

 信号线输出不得对地,对电源短路,输出电流不大于 10mA;

 屏蔽电缆线的屏蔽层必须与±15V 电源的公共端（电源地）连接：

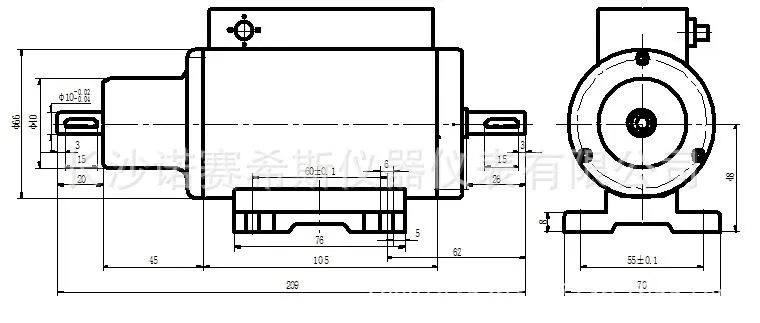

七、外形尺寸

  注意事项：

   1.非人为损坏可质保两年，常规产品在质保产品性能及外观良好，不影响二次销售的情况下，15天包换。非标定制产品，非质量问题，不支持退换货处理。

   2.支持电汇、网上转账、支付宝在线交易方式，所有产品款到发货，长沙地区可上门送货

   3. 传感器标准规格均有现货，无特殊原因拍下***天均可发货。车间发货时间为每周一到周六的18:00

   4.非大型物件均通过快递公司发货，大型物件则通过物流发货，运费厂家承担。工厂合作快递中通、天天、有要求发顺丰快递的客户需自己承担一半的运费；大型物件会选择德邦物流 、南北物流，有其他特殊要求的客户请与责任业务员协商。

   5.我公司提供非标产品定制，货期快价格实惠！（一般5-7个工作日均可交货）。

   6.其它未尽事宜，请咨询客服
