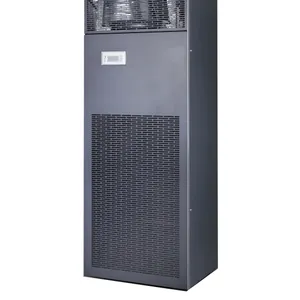

HIMODM旗舰型
 风冷XXU/OA系列
下送风 - 28U 34U 40U 26U 32U 42U 46U 55U 65U 81UA 99UA
制冷系统  单 单 单 双 双 双 双 双 双 双 双
风量 m3/h 9980 11040 12510 9980 11040 12510 13500 14560 15680 20448 22500
风压 Pa 430 400 370 430 400 370 320 230 165 200 120
风机输入功率 kW 2.2 2.4 2.7 2.2 2.4 2.7 3.0 3.7 4.1 5.6 6.0
总冷量 kW 30.5 35.4 44.3 29.0 35.5 42.5 53.7 58.7 66.6 84.1 101.7
显冷量 kW 29.9 34.7 42.9 29.0 34.1 41.7 51.6 54.2 60.6 77.3 93.5
噪音 dB(A) 56.5 57.6 59.2 56.5 57.6 59.0 60.8 62.6 63.8 64.9 66.3
压缩机输入功率 kW 6.2 7.1 8.9 5.8 7.2 8.7 11.7 13.8 15.0 18.0 22.4
显热比(SHR) - 0.98 0.98 0.97 1.00 0.96 0.98 0.96 0.92 0.91 0.94 0.92
能效比(EER)? - 3.63 3.73 3.81 3.62 3.71 3.74 3.66 3.23 3.34 3.47 3.60
上送风 - 28O 34O 40O 26O 32O 42O 46O
制冷系统  单 单 单 双 双 双 双
风量 m3/h 9820 10790 12470 9820 10790 12470 13200
风压 Pa 430 370 330 430 370 330 280
风机输入功率 kW 2.4 2.9 3.2 2.4 2.9 3.2 3.5
总冷量 kW 30.4 35.1 43.5 29.1 35.0 41.7 52.7
显冷量 kW 29.5 34.4 42.6 28.2 33.6 41.7 50.6
噪音 dB(A) 57.8 60.0 61.8 57.8 60.0 60.8 61.9
压缩机输入功率 kW 6.2 7.1 8.9 5.8 7.2 8.7 11.6
显热比(SHR) - 0.97 0.98 0.98 0.97 0.96 1.00 0.96
能效比(EER)? - 3.54 3.5 3.64 3.54 3.47 3.51 3.49
加湿器
加湿量 kg/h 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12
额定功率? kW 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
电加热器
额定功率 kW 11.7 11.7 11.7 11.7 11.7 11.7 11.7 17.55 17.55 22.5 22.5
室内风机－离心式可调速
??数量 n 2 2 2 2 2 2 2 2 2 2 2
电机额定功率 kW 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.7 3.7
压缩机－涡旋式
数量 n 1 1 1 2 2 2 2 2 2 2 2
蒸发器
数量 n 1 1 1 1 1 1 1 2 2 2 2
管材翼片材质  铜/铝 铜/铝 铜/铝 铜/铝 铜/铝 铜/铝 铜/铝 铜/铝 铜/铝 铜/铝 铜/铝
电机额定功率 m2 1.49 1.49 1.49 1.49 1.49 1.49 1.49 2×1.49 2×1.49 2×2.24 2×2.24
过滤器-高效
等级  G4 G4 G4 G4 G4 G4 G4 G4 G4 G4 G4
外形尺寸（L*W*H） mm 1750×890×1950 2550×890×1980
重量 kg 580 585 590 580 585 590 605 630 630 940 990
耗电量  23.46 24.34 26.72 19.87 20.57 21.56 23.11 30.01 30.61 40.02 42.22
1、基于下列条件：电源300/2(V/Ph)±15% 频率：50Hz±10% 环境温度：24℃ 相对湿度：50%　机外余压：20Pa 冷凝温度：45℃；
2、噪声测试在机组正前方2米，高1米的自由空间；
3、温度调节精度可达±3%；
4、抗震等级达8级。

     加湿器、电加热器、室内风机、压缩机、蒸发器及过滤网配置同风冷XXO/UA系列；

1. Humidifier, electric heater, indoor fan, compressor, evaporator and filter configuration with air-cooling XXO/UA series;

2. 基于下列条件：电源300/3(V/Ph)±15% 频率：50Hz±10% 环境温度：24℃ 相对湿度：50%　机外余压：20Pa 冷凝温度：45℃；

   Based on the following conditions: The power 300/3 (V/Ph) ± 15%; frequency: 50Hz ± 10%; ambient temperature: 24℃;relative humidity: 50%; residual pressure: 20Pa; condensation temperature: 45 ℃;

3. 噪声测试在机组正前方2米，高1米的自由空间；

   The noise test is 2 meters in front of unit and 1 meters high in free space;

4. 温度调节精度可达±1℃，湿度调节精度可达±3%；

   Temperature control precision is ± 1 ℃ and humidity control precision is ± 3%;

5. 抗震等级达8级。

   The seismic grade is of 8.
