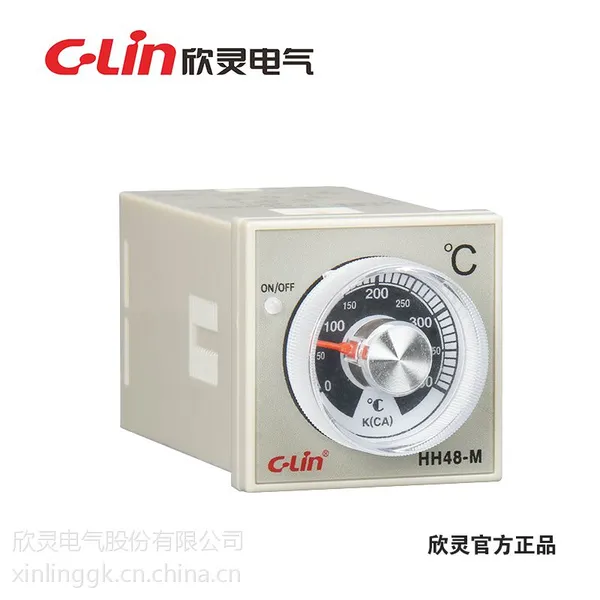

以下是欣灵HH48-M (E5C2) K 400℃ 无指示温度控制仪温控器温度器的内容：

一、概述 TDB-N(M)、HH48 N(M)系列温度调节仪(下文简称仪表)采用大规模集成电路，具有抗震性能强，可靠 性高，安装方便等优点。产品广泛应用于化工、轻工、纺织、冶金、医疗、家用电器、实验室、蘑菇培 养、蔬菜大棚、水产养殖、塑料机械、食品烤箱、制冷、照相冲洗、服装定型、热处理、发酵、制糖、 橡胶硫化等行业的温度测量和自动化控制。 该型号仪表符合GB/T 13639有关要求。

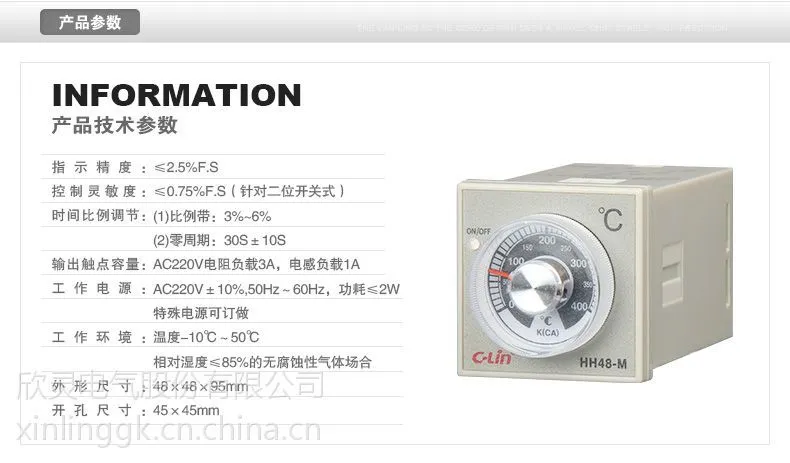

二、主要技术性能和指标

 1、显示精度：≤1.0%F.S(HH48-N、TDB-N);

              ≤2.5%F.S(HH48-M、TDB-M)。

 2、控制灵敏度：≤0.75%F.S(针对二位开关式)。

 3、时间比例调节： a)比例带3%～6%

                   b)零周期：30s±10s。

 4、输出触点容量：AC220V 3A(阻性负载),AC220V 1A(感性负载)。

 5、工作电源：AC220V±10%,50Hz～60Hz,功率≤2W，特殊电源可订做。

 6、工作环境：温度-10℃～50℃,相对湿度≤85%的无腐蚀性气体场合。

 7、外形尺寸：48×48×90mm
 8、开孔尺寸：45×45mm
 9、安装方式：面板式、导轨式

一、注意事项： 为***仪表测量精度和长期可靠工作，必须注意以下条件。

 1、现场不应有腐蚀性气体,连接处接触良好。

2、传感器的安装位置要能正确并及时反映被测位置（或炉体）温度的升降。

3、热电偶和仪表之间需要连接延长线时,务必使用规定的补偿导线.若使用普通的延长线,将产生误 差。(例:如传感器是K型，补偿导线应选择K型补偿导线。) 4、HH48-N、TDB-N系列仪表有断偶指示功能,显示窗口会显示“HHH”。热电偶正负极接反,仪表显示 窗口显示“LLL”。

5、在某些环境时间比例控制是不适用的，如用温控仪做超温保护的环境下，如果用时间比例控制， 会导致仪表在设定值附近反复动作。这时应该选择二位开关式控制的仪表，而且要降温模式。正常情况 下，公司出厂的仪表都是加热模式（测量温度高于设定温度，继电器常开触点断开）。

6、仪表的应用接线图，在仪表壳体上均有标示，请仔细核对后接线，若有不明之处，请拨打我公司 的技术电话咨询(电话：0577-62731220)。

7、如客户需将HH48-N/M侧装,可使用导轨型 号P2CF-08(该导轨有两个卡扣可与仪表外壳固 定孔扣紧，防止仪表脱落。)
