加工定制:是 | 印刷面:平面 | 适用材质:电路板 |
适用对象:触摸屏、硅片、线路板锡膏 | 操作方式:半自动 | 品牌:建宇网印 |
型号:JY-4040G | 产品类型:全新 | 售后服务:整机保修一年 |
印刷颜色:单色 | 印刷速度:50-300m/min | 最大印刷面积(长×宽):400*400mm |
承印物厚度范围:±0.02mm | 工作台尺寸:650x450mm | 工作台纵横调节量:±0.02mm |
最大网框尺寸:660×850mm | 电源:380V/50Hz/1.5KW | 外形尺寸:1350×960×1730mm |
重量:1800kg | 规格:400x400 |

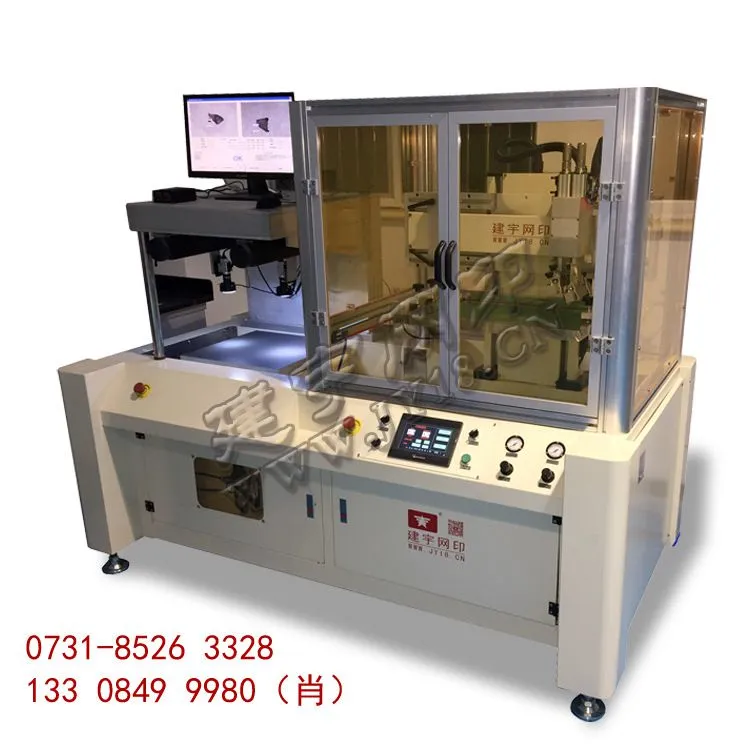

JY-4040G型 光电显示平台进出丝网印刷机
产品描述:
此CCD自动对位系统丝印机适用于高端平板类承印物,如:液晶玻璃(LCD)、发光片EL、陶瓷电路、电子线路板(PCB)、EPT胶片、薄膜按键、挠性电路板、PC面板、触控面板、导电玻璃、LGP导光板、IPO导电玻璃、薄膜等高精度印刷。
特点:
1.整体结构——卧式-印刷平台左右位移结构,印刷架可上下升降。
2.控制方式——触摸屏(人机界面)集成控制面板和PLC控制电路。
3.动力分配——印刷平台、印刷架、印刷刮刀采用独立驱动源,速度可调。
4.印刷驱动——伺服系统驱动印刷刀架。印刷高低速度均衡,高速无冲击,低速无爬行。
5.平台驱动——变频系统驱动印刷平台左右运动,精密定位,定位精度±0.01。
6.刮印压力——印刷和回墨的压力动作由PLC协调控制,气动施压。
7.印刷行程——光电眼感应控制印刷行程,独立调校,调节方便可靠。
8.印刷架升降——精密气缸驱动,表面研磨及硬化处理的立柱导向。
9.工作平台——整体精磨高强硬度平台,20×20均布∮1.0~1.5吸气孔。
10.真空吸附——日本SMC高性能的真空发生器。
11.平台调整——印刷平台的X向和Y向配附精密压力微调钮,***微调,对位准确方便。
12.刀架抬板——印刷刀架可升降,精密直线滑块导向装置,网版清洗、调节、上墨、去墨方便灵活。
13.工件对位——印刷工件可采用CCD显示“+”对标。
14.刮印调节——刮墨刀/回墨刀架安装刻度盘,可任意调节版距和刮印角度。
技术参数
NO | 项目 | 参数/单位 |
| NO | 项目 | 参数/单位 |
1 | 印刷规格 | 400×410 mm | 6 | 平台精度 | ±0.02 mm | |
2 | 平台尺寸 | 500×600 mm | 7 | 运行精度 | ±0.02 mm | |
3 | 网框尺寸 | 660×850 mm(外) | 8 | 套印精度 | ±0.01 mm | |
4 | 印刷速度 | 50~300 mm/sec | 9 | 电 源 | 380V/50Hz/1.5KW | |
5 | 印刷压力 | 4.0~6.0 Kgf/cm2 | 10 | 外形尺寸 | 1350×960×1730 mm |

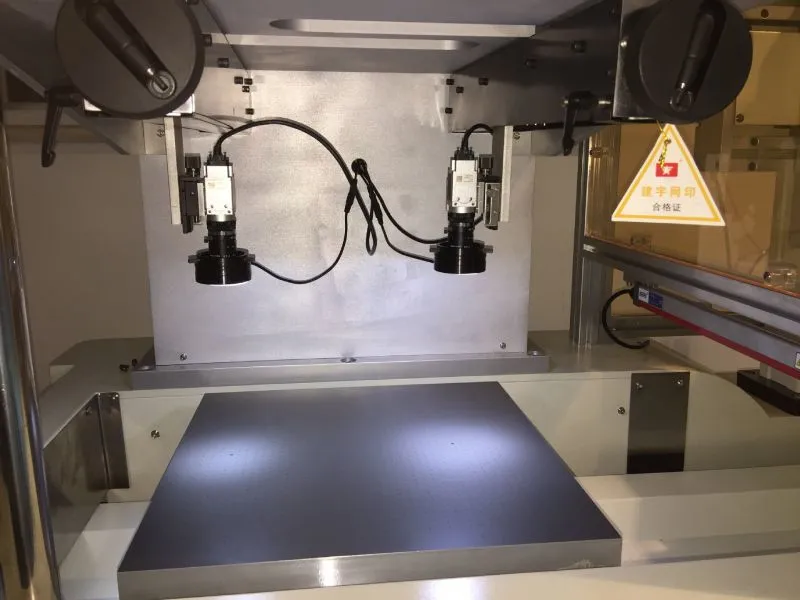

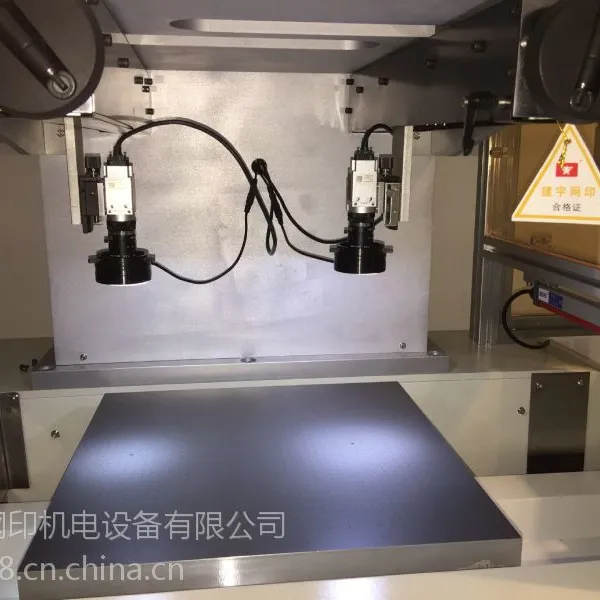

500万像素自动对位系统 | 控制面板 |
| |

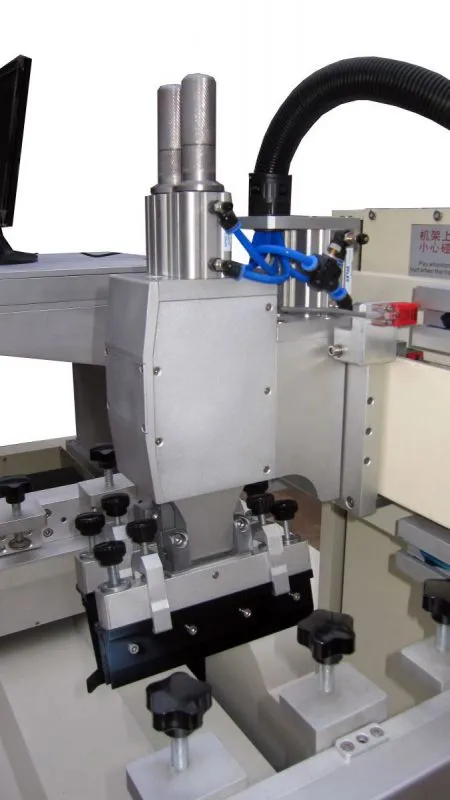

交叉导轨印刷机头 | 印刷机头外罩 |
| |

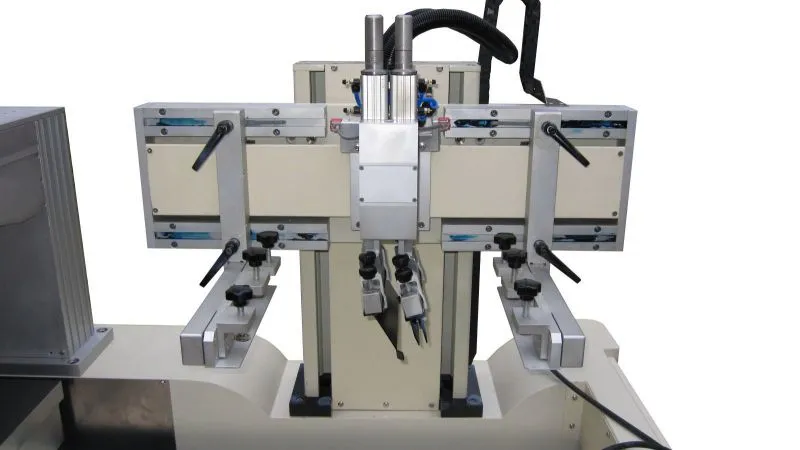

整体横梁 | 高精密印刷平台 |
建宇网印机电设备有限公司()是一家集设计、制造、销售、产品培训、服务为一体的企业。主要经营产品有烤箱,丝印机,玻璃丝印机,网印机,专注于丝网印刷机及辅助设备的开发和制造,同时根据客户要求提供非标产品的设计和生产。我司 一致秉承着“不断创新、质量取胜、精诚服务”的经营理念,与供应商和广大客户建立了良好的合作关系。 产品范围: PCB印刷、玻璃装潢、花纸印刷、纸品包装 、服装印花、厚膜电路、光电显示、面板视窗 我公司产品广泛用于精密电子、视窗镜片、电脑按键、陶瓷、玻璃、CD光盘、背光导电板、薄膜开关、印制电路板(PCB)、场致发光片(EL)、液晶显示片(LCD)、信号显示(LED)光电太阳能等行业的加工。 公司不仅拥有***的专业技术人才和网印技术经验丰富的设备调试人员,可以为投资创业的新客户,和与我公司多年合作需要技术改造的老客户,进行“量身订做”,设计产品,提供技术咨询与操作培训的服务。让每一个客户都能获得“买得放心”“用得顺心”的人性化服务。
