丝杠升降机结构形式：

　1型结构有基本型、防旋转型（F）和带防护罩型（Z）;

　　2型结构有基本型和带防护罩型（Z）

　　SWL2.5M-1A-II 500 FZ

　　SWL:蜗轮丝杆升降机

　　2.5：承载能力（25kN,相当于2.5吨）

　　M：传动比代号（普通P不注）

　　1：结构型式代号

　　A:装配型式代号

　　II：丝杆头部型式代号

JWM丝杠升降机概述：

1经济：

结构紧凑、操作简单、保养方便。

2低速、低频率：

主要用于负荷大、低速与无需频繁工作的场所。

3保持载重：梯形丝杆具有自动锁定功能，既使没有制动装置也可保持载重。

*在受到较大振动，冲击载荷时，偶尔会使自锁功能失灵，此时则须外加制动装置。

2、型式

型式：

2.1结构型式　1型-蜗轮与螺杆为螺纹联接，丝杆作轴向移动。

　　　　　　　2型-蜗轮与螺杆为键联接，螺杆上配螺母。丝杆作旋***动，螺母作轴向移动。

2.2装配型式

　　　升降机每种结构型式又分为两种装配型式：

　　　1型结构型式有两种装配型式：2型结构型式有两种装配型式：

　　　A型：螺杆工作端在上；向上移动。A型：螺杆工作端在上，螺母上顶或下拉；

　　　B型：螺杆工作端在下；向下移动。B型：螺杆工作端在下，螺母下压或上拉；

　　1型升降机螺杆的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；

　　2型升降机螺杆的防护分为：基本型和带防护罩型（Z）

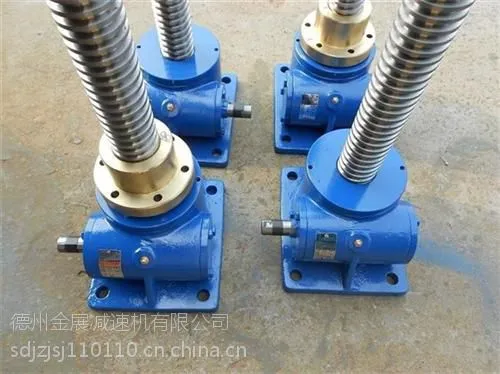

蜗轮丝杠升降机是将蜗轮减速器和丝杠螺母副等巧妙地结合在一起组成的一个运动组合单元。它既可以单独使用，又可以象拼积木似地通过联接件快捷组合，实现物体的升降、往复、翻转等运动。

蜗轮丝杠升降机作为一种功能部件已被广泛应用于各行各业。例如：机械行业的传动装置、数控执行装置；冶金行业的轧辊运动装置、炼钢厂钢包提升和翻转装置以及人所不能及的场所的运动传递装置；铁路车辆行业的车辆举升架，大型柔性夹紧、转位工装、焊接机器人等；建筑行业的举升装置、大型门窗自动或遥控开启装置；水利等行业用闸门的开启装置、雷达及太阳能遥感装置；医疗器械、升降舞台及汽车制造业的举升装置；以及航空航天、***军事的传动装置等等。
