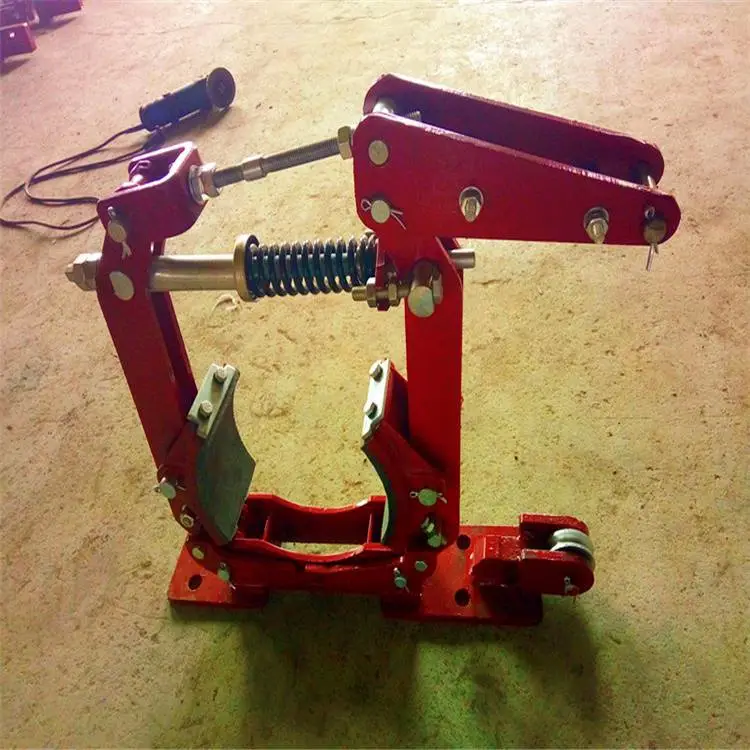

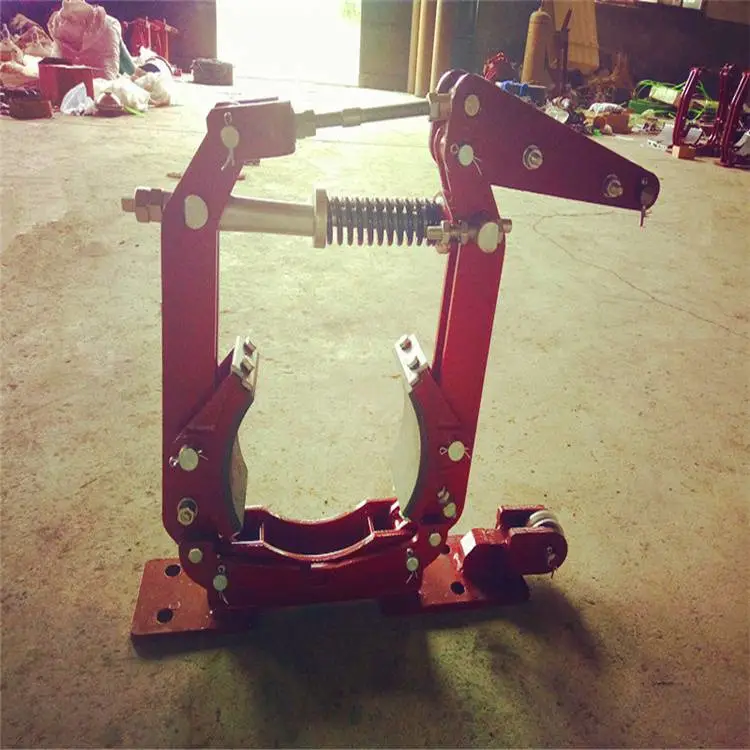

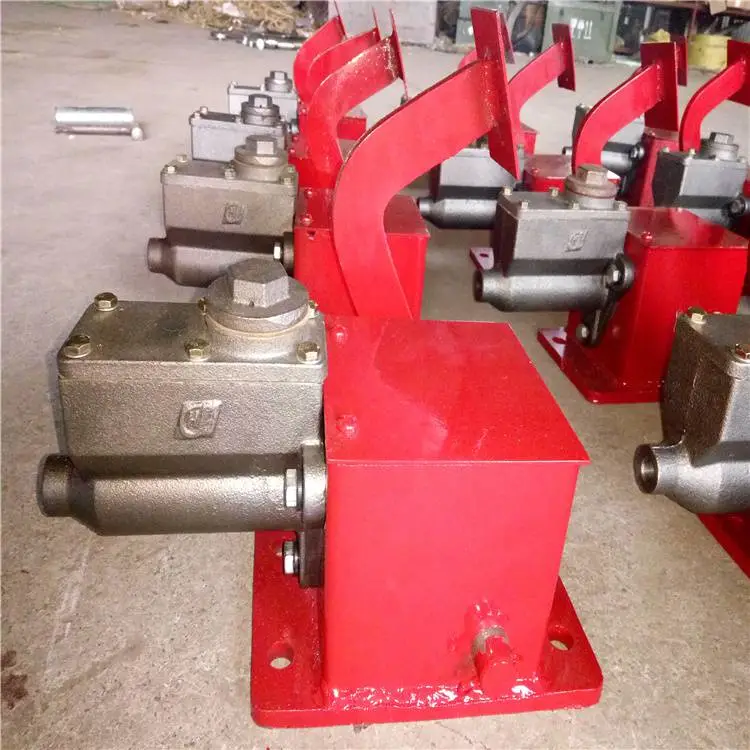

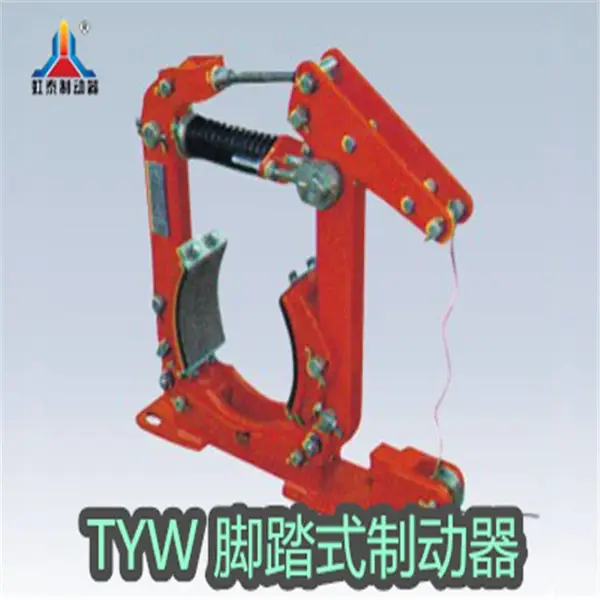

脚踏鼓式制动器、脚踏泵制动器

TYW-200，TYW-300，TYW-315，TYW-400，TYW-500，TYW-400，TYW-500,

■ 使用条件

● 环境温度：-20℃~50℃使用DB-25液压油，低于-20℃时用YH-10航空液压油，可不装加热器；用DB-25液压油，必须装加热器。

● 连续工作S1，断续工作S3-60%。

● 电压和频率：三相交流 380V/50(60)Hz，我公司还可以提供其它不同频率，不同电压的产品，需要时请协商订货。

● 三相交流异步式电动机，符合（GB755-2000）规定，性能详见“技术数据”。

绝缘等级：F级、电器防护等级：IP65。

● 电缆：导线截面可达4X2.5mm2。

● 高效防腐产品：用于空气中有腐蚀介质和相对湿度高，并由此可能生成凝水的情况。电机采用真空注塑的定子，涂漆采

用特殊防腐漆，系列产品均可提供防腐产品，用户需要可与公司联系。

● 所有推动器的推杆连结块都可以旋转。Ed50-Ed301安装底座可作90°旋转。Ed23和Ed30安装底座也可提供90°旋

转，但安装高度尺寸A增加8毫米（订货时说明）。

● 无论何种安装位置，活塞杆都不能承受径向力，以免影响使用效果和寿命。

■ 附加装置

● 根据用户需要可安装各种附加装置满足不同工作需要。

● 上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的值

可达额定值的10-20倍，阀在外部调节。带阀的推动器（阀全开时），其上升下降时间将会有所延长，短行程延长0.1-

0.2秒，长行程延长约0.2-0.4秒。

● 制动弹簧：（C-弹簧）它产生制动力，技术数据表中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧

力。

● 复位弹簧：工作原理同C-弹簧，但复位的弹簧力较小。

● 缓冲弹簧（d-弹簧）加缓冲弹簧（仅适用于短行程推动器），主要调节制动过程：缓冲制动的非周期瞬变过程，使制动

平稳，它代替连杆连接块装在活塞杆上，不改变推动器的行程。（注意：安装d-弹簧的推动器不能装行程开关且须和C

弹簧配套使用）

● 加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器分AC110V或AC220V两种电压(参数见下

表)，订货时需注明，温度的控制调节方法由用户自己选择。

● 行程开关：根据用户要求，推动器可以装机械式行程开关或接近开关。
