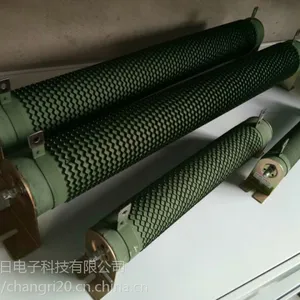

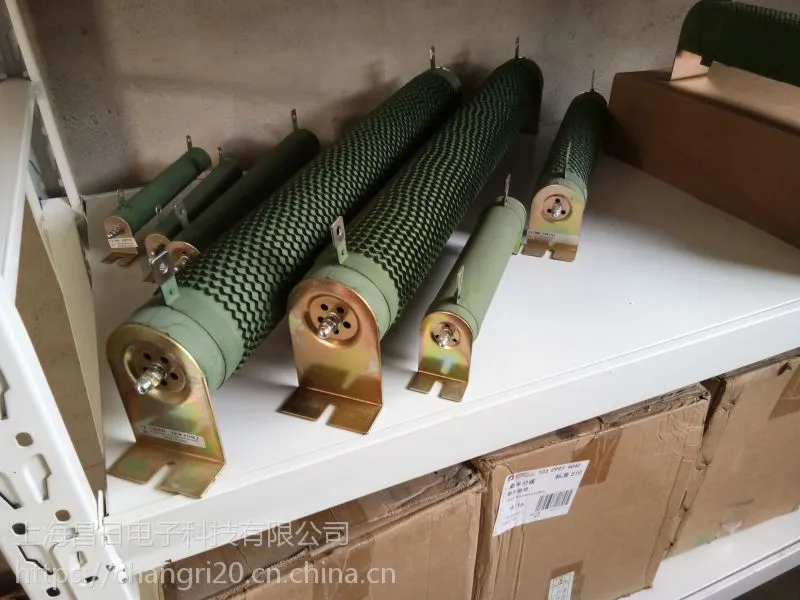

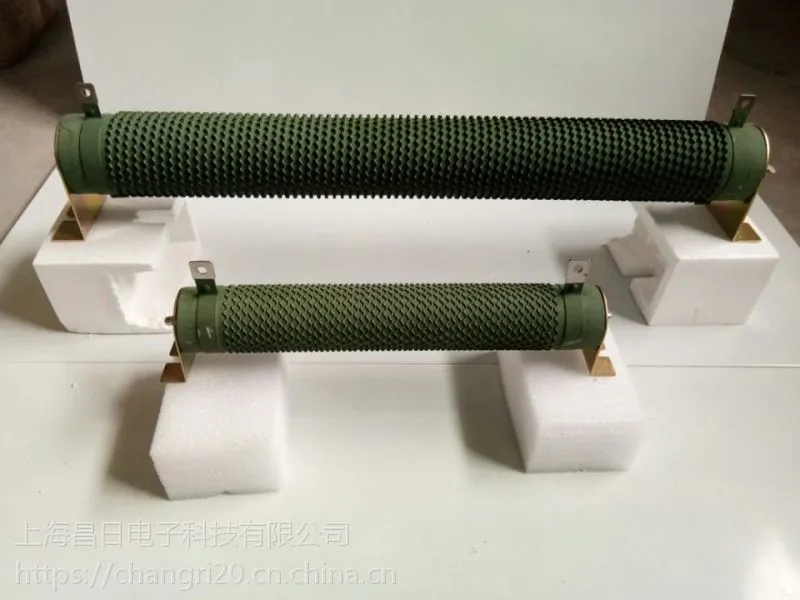

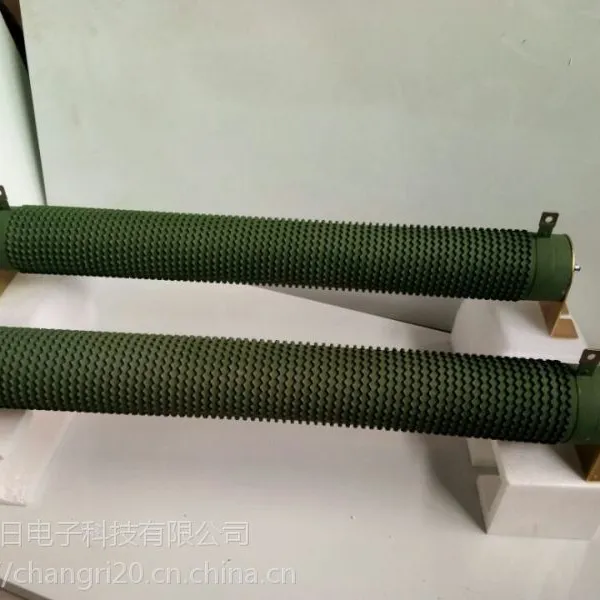

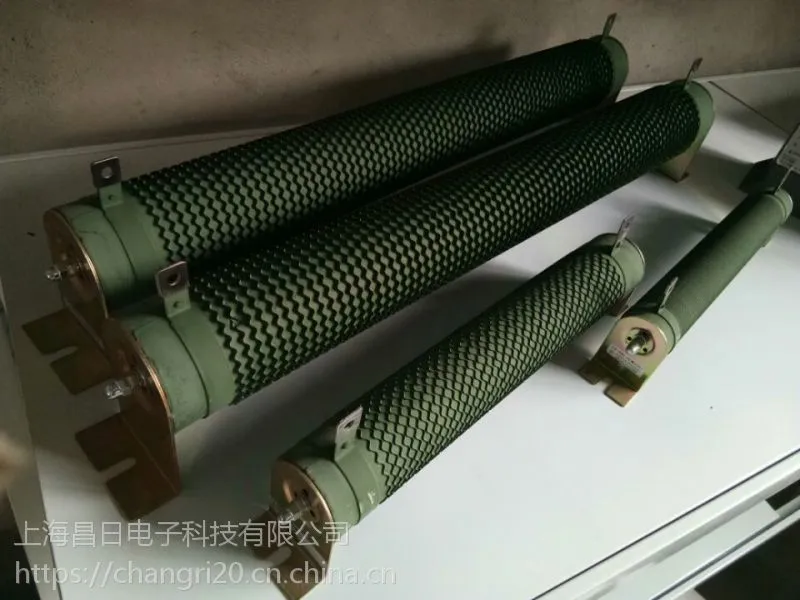

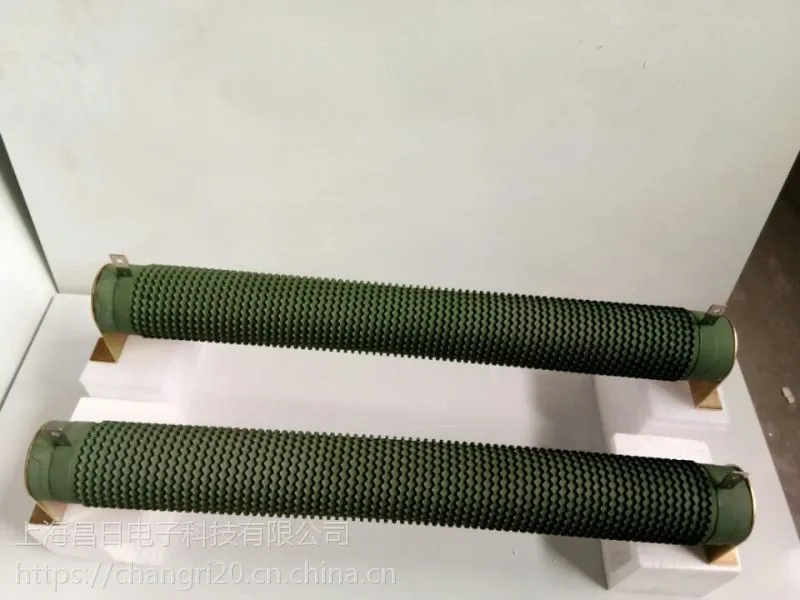

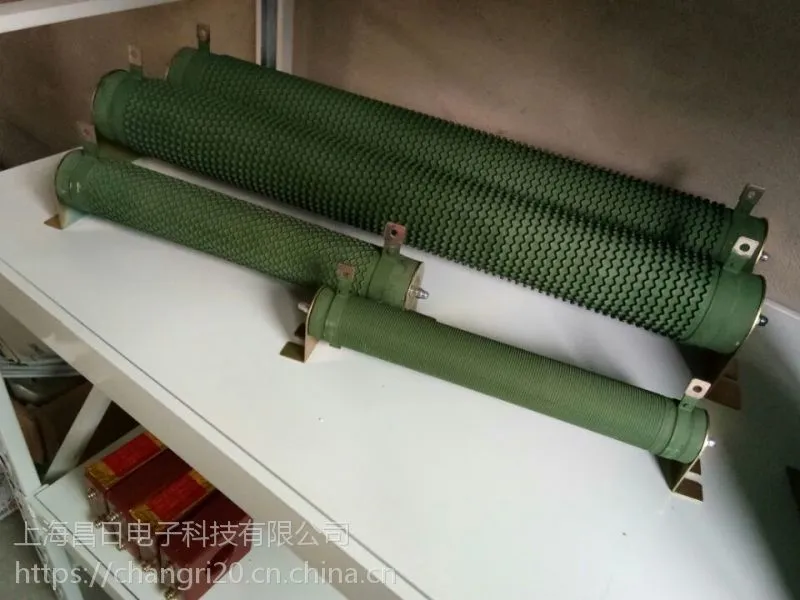

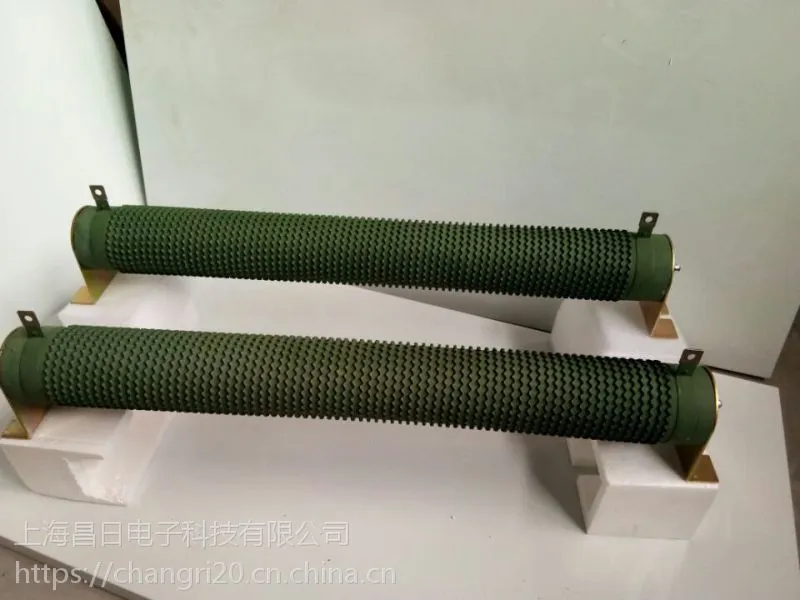

波纹电阻，是制动电阻的一种，主要用于变频器控制电机快速停车的机械系统中，帮助电机将其因快速停车所产生的再生电能转化为热能。

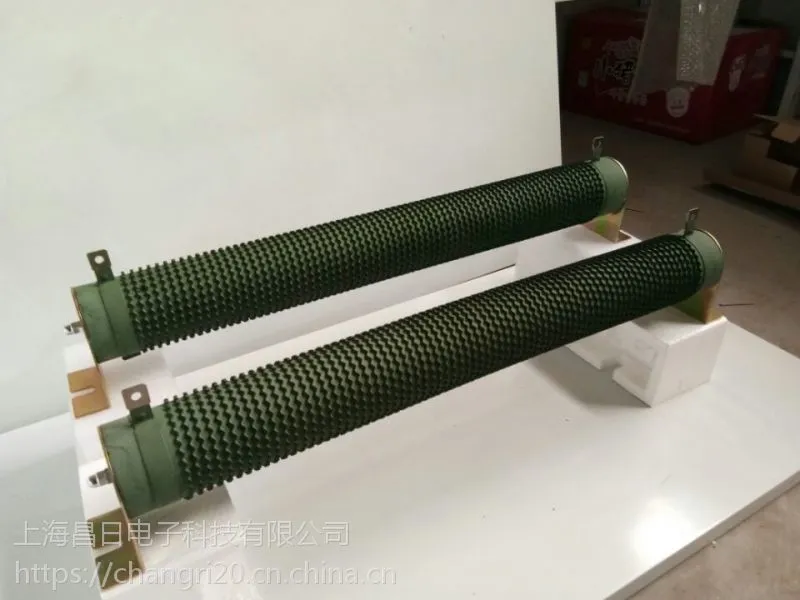

     CRRB系列线绕电阻器，电阻丝为立式波纹,有利于散热减低寄生电感量,表面涂绿色涂料,具有功率大、耐过载、能力强、耐电压高（指电极与安装支架间所承受的电压）

　　一、CRRB制动电阻/波纹电阻的构件　

　1、陶 瓷 管：是合金电阻丝的骨架，同时具有散热器的功效;

　2、合金电阻丝：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能;

　3、涂 层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃;

二、CRRB制动电阻/波纹电阻用于场合：

广泛用于电梯、起重机、变频器能耗制动、模拟负荷试验 老化测试，***建设及铁路、冶金、起重机、电梯、变频器、伺服控制系统、数控机床、风电变流器、太阳能光伏逆变器、电焊机、高低压电气控制、开关电源、充电器、仪器仪表、家电等行业等等

三、CRRB制动电阻/波纹电阻产品特点：

■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量

■电阻表面的绝缘涂料具有阻燃、耐高温的作用

■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效

■不锈钢夹环固定，纵向引出，方便安装和引线

四、CRRB制动电阻/波纹电阻典型应用条件：

■做为制动电阻保护变频器、伺服等不受电机再生电能的危害

■电力电子负载测试中做为阻性负载

■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

五、CRRB制动电阻/波纹电阻使用环境条件：

■海拔高度不超过2000米

■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）

■储存***温度为-25℃～+55℃（应除去冷却液）

■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体

■周围环境有良好的通风条件，如装在柜内，应加装通风设备

■安装场所应无严重震动、颠簸

■环境污染级别：泄露比应小于2.5cm/KV

六、CRRB制动电阻/波纹电阻器技术参数

◇功率范围:50W~6000W

◇电压范围:0.5KV—10KV

◇阻值范围:1R-1KR

◇耐压:AC2.5KV-20KV/1min 50Hz

◇IP等级:IP00

◇振动:1g

◇额定温升:375℃

◇温漂:80~400ppm/℃

◇载流体材料:0Cr2***L5//Ni80Cr20

◇产品执行标准： GB-5792

◇平均寿命： 超过100000小时

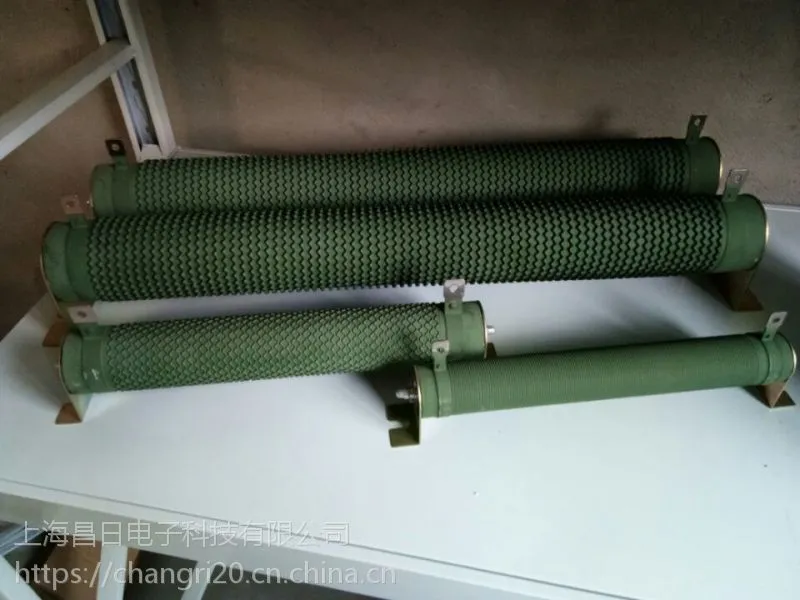

波纹电阻表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感器。波纹电阻以陶瓷管作为线绕电阻丝骨架，表面涂覆一层具有阻燃、耐高温特性的涂层，功率大，使用寿命长。
