产品组成：  由超细新生代锌粉、硅酸乙酯，高分子化合物，增稠剂、多种助剂、溶剂配制而成的双

                   组份涂料。

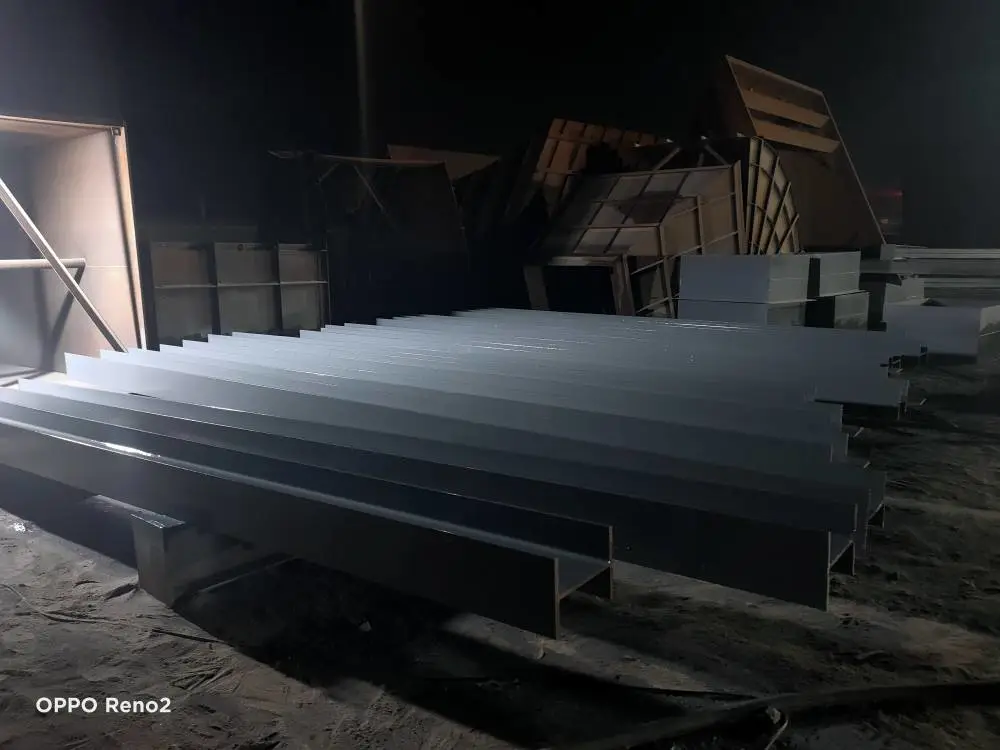

设计用途：  钢结构的重防腐涂装体系作长效通用底漆，防锈性能***有阴极保护作用，也可用作钢

                    结构表面的防锈漆。

主要特性：  漆膜坚硬、耐磨、耐油、耐水、干性快，具有阴极保护 作用，能与大多高性能防锈漆和

                   面漆配套。

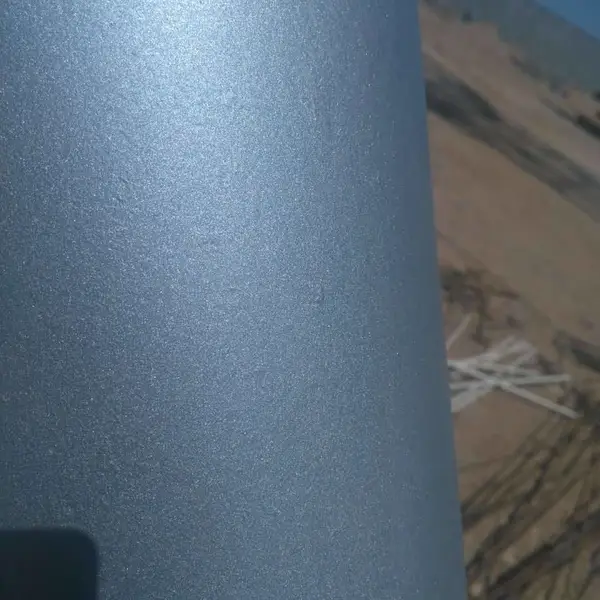

物理参数：  颜色：灰色。
密    度： 2.30kg/L（混合后）。
漆膜厚度： 湿膜70um，干膜45um。
理论用量： 0.18kg/㎡。
闪    点： 甲组份（基料）25℃，乙组份（固化剂）27℃。
干燥时间：（23℃）表干≤2h，实干≤24h，完全固化7d。
贮存时间：（23℃）一年
施工参数：  配比：甲组份：乙组份＝7 ：1（重量比）。
熟化时间：（23℃）不少于30min。
适 用 期：（23℃）8h；温度低于5℃时,漆料与固化剂停止反应， 环境温度高于35℃，相对湿度大于

                 85%，基材表面温度低于露点温度3℃时应停止施工。

施工方法： 高压无气喷涂、刷涂、滚涂。

表面处理：喷砂清洁度至瑞典Sa2.5级；表面粗糙度为30～60um。
配套涂料：环氧类，聚氨酯，氯化橡胶，氯磺化聚乙烯等漆系。

稀释剂比：环氧树脂涂料专用稀释剂/其用量是漆用量的5-10%
复涂间隔：（23℃）  ***6h，最长***制。
注意事项：富锌底漆长时间曝露表面会形成锌盐，涂装前应进行二次 除锈处理。施工和固化期间需要

                 充分的通气和换气。使用过程中，应做到及时、定时搅拌，防止颜填料沉淀。
声     明：本说明书有关数据是根据试验和使用经验积累的，可作为施工指南，本产品只适用于专业

                用途，***以外的用途和我们不了解情况下的施工，我们只***涂料本身的质量。
