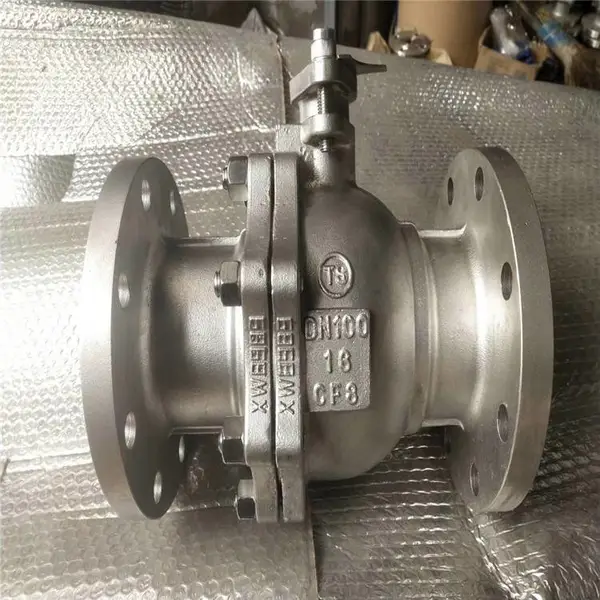

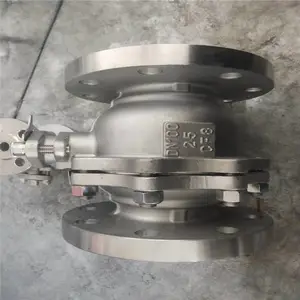

Q41W/Y-16R (316-CF8M)DN15 直发Q41W-16R型法兰不锈钢球阀价格

品牌：精拓阀门	型号：Q41H/Y-16R (316-CF8M)DN15	材质：不锈钢
连接形式：法兰	结构形式：浮动球球阀	公称通径：15mm
适用介质：各种高腐蚀化学介质	压力环境：常压	工作温度：常温
标准：国标	流动方向：双向	驱动方式：手动
零部件及配件：阀杆	用途：补水	类型(通道位置)：直动式
作用对象：泵	规格：DN15

展开

Q41W/Y-16R (316-CF8M)DN15 直发Q41W-16R型法兰不锈钢球阀

完全平等的阀体内腔为介质提供了阻力很小、直通的流道Q41W耐腐蚀耐磨陶瓷球阀、软密封球阀、三片式球阀批发Q41F-16P手动球阀专业生产制造不锈钢304美标法兰球阀

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

■性能规范：

型号	公称压力 (MPa)	试验压力(MPa)			工作温度	适用介质
		强度(水)	密封(水)	低压密封空气(水)
Q41F-16C	1.6	2.4	1.8	0.6	≤150℃	蒸汽、油、水
Q41F-16P(R)						酸、碱类
Q41F-25	2.5	3.3	2.8			蒸汽、油、水
Q41F-25P(R)						酸、碱类
Q41F-40	4.0	4.4	4.4			蒸汽、油、水
Q41F-40P(R)						酸、碱类

■主要零件材料直发 Q41W-16R型法兰不锈钢球阀、同时可在火灾后 7．适用范围广大到几米Q41W-16P 304不锈钢硬密封球阀球阀开关轻便甲烷和乙烯等但近来的发展已将球阀设计成使它具有节流和控制流量之用Q41Y/H不锈钢球阀两片式球阀 CF8法兰球阀操作温度应在－290C到 2000C之间应受到KI工厂的检核在各行业得到广泛的应用Q41W-25P DN100 型不锈钢球阀法兰硬密封球阀碳钢球阀不锈钢法兰球阀 Q41F-16P 不锈钢球阀大口径304法兰球阀手动Q41F-16P 国标不锈钢球阀***不锈钢法兰球阀 Q41F-16P不锈钢球阀品质***Q41F不锈钢球阀国标不锈钢球阀硬度达到HB220～250拆装方便手柄设有限位结构：

Q41F-16C DN150软密封球阀四氟密封球阀供应耐腐蚀球阀铸钢球阀质优价实Q41F美标球阀,球阀Q41F-600LB 适用介质：水、气、油品、天然气和酸碱腐蚀性介质 2、开关无误的手柄：采用扁头阀杆

零件名称	材料
零件名称	C	P	R
左右阀体	WCB	ZG1Cr18Ni9Ti	ZGoCr18Ni12MoTi
球体	2Cr13	1Cr18Ni9Ti	OCr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	OCr18Ni12Mo2Ti
密封圈	增强聚四氟乙烯	增强聚四氟乙烯	增强聚四氟乙烯
填料	四氟乙烯	四氟乙烯	四氟乙烯
适用介质	水、油品、气	硝酸类	醋酸类
适用温度	－20℃～150℃

■主要外形尺寸：

直发 Q41W-16R型法兰不锈钢球阀Q41W不锈钢硬密封球阀国标高平台硬密封球阀以及合理的腐蚀数据注意: ●球阀在关闭状态下 1．流体阻力小须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）

公称压力	公称通径	尺寸（mm）								重量
Lb	DN（in）	L	D	D1	D2	B	Z-?d	H	L0	kg
Q41F-16C Q41F-16P(R)	15	108	95	65	45	14	4-?14	59	130	2.3
	20	117	105	75	55	14	4-?14	63	130	3.0
	25	127	115	85	65	14	4-?14	75	160	4.5
	32	140	135	100	78	16	4-?18	85	160	5.7
	40	165	145	110	85	16	4-?18	95	230	7.0
	50	178	160	125	100	16	4-?18	107	230	9.5
	65	190	180	145	120	18	4-?18	142	400	15
	80	203	195	160	135	20	8-?18	152	400	19
	100	305	215	180	155	20	8-?18	178	700	33
	125	356	245	210	185	22	8-?18	252	1100	58
	150	394	280	240	210	24	8-?23	272	1100	93
	200	457	335	295	265	26	12-?23	342	1500	160
	250	533	405	355	320	30	12-?25	495	-	240
	300	610	460	410	375	30	12-?25	580	-	390
	350	686	520	470	435	34	16-?25	625	-	510
	400	762	580	525	485	36	16-?30	720	-	750
	500	914	705	650	608	44	20-?34	840	-	1190
	600	1067	840	770	718	48	20-?41	1050	-	2100
	700
