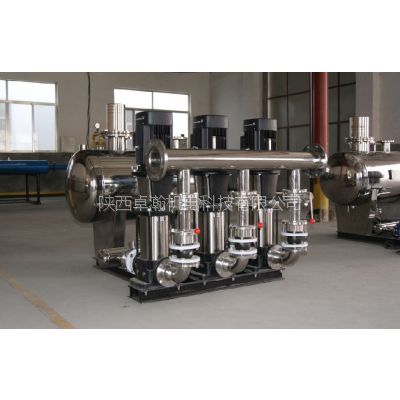

陕西变频恒压供水设备  陕西工地变频恒压供水设备

　　当公共供水管网≤0.2Mpa时(可自由设定0.2—0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网压力≥0.2Mpa时，延时10分钟(时间可调整)无负压装置打开，无负压进水装置关闭，由公共供水管网供水。无负压水箱内存储的水，通过智能控制，每6小时循环一次，确保水质新鲜、纯净。

　　无负压水箱内的变频恒压供水设备以一定的转速运行，利用自来水原有的压力实现叠加，能确保用户所需的压力和压力恒定。无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压，在无负压装置起停的同时，无负压进水装置会做出与无负装置相反的动作。

　　自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开，由水箱供水。当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。

变频恒压供水设备供水方式还可以分成下述两种形式：

　　A，供水管道-→地下调节水池-→水泵-→用户。

　　根据用户用水端压力变化由压力传感器启动供水水泵，进行供水。

　　B、 供水管道-→地下调节水池-→水泵-→高位调节水池-→用户。

　　根据高位调节水池与用户间的高度落差进行供水。

　　由于调节水池能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时供水管道所能提供的供水水压向地下调节水池充水，由水池内浮球阀控制水位)，而在用水高峰时通过上述两种方式向用户提供所储存的水量，因此能有效地保障用户用水的可靠性，同时由于是通过调节水池与水泵相接的，故水泵始终不会对供水管网产生负压。但这种供水方式供水管网中的自身压力无法被水泵利用，势必造成能量的浪费。

　　实例本人所在工作的供水企业，管理着本市许多水泵房的设备。管理的过程中发现多数泵房的机泵配置与住宅小区用水量供给比较偏大。从节能的角度考虑，在实际工作中我们对大多数泵房进行了供水方式的改造，实现了变频恒压控制。并根据不同的供水情况，在用户数量不超过100户的供水小区我们采取方式2进行供水(我们称为管道直抽式供水)，变频恒压供水设备的产品的特色是没有调节水池，减少了出厂水被污染的机会。还有采用射流技术进行供水，目的是限度地利用市政供水管网的供水压力，但此技术供水噪声较大，对泵房建造在住宅楼地下室内的情况不适合使用。

　　数字化控制：

　　内部运行程序在整个供水系统占主导位置，取代传统的继电器控制法，故障率大为降低。电器元器件(交流接触器)自保持功能，在变频启动与休眠不再通过外部控制交接吸—断—吸来达到控制水泵运转和停止。而是通过全数字化软件输出中止来启停变频泵。大大增加了电器元器件的寿命和降低控制柜内躁音。

创新节能上——小流量保压功能

　　技术点的起因

　　变频恒压供水设备的小流量“费电”问题

　　根据流体力学理论，当水泵调速时，水泵电机轴功率P和流量Q、压力H与转速N之间的关系为：

　　Q1/Q2= N1/N2 (1-1)

　　H1/H2=(N1/N2)2 (1-2)

　　P1/P2=(N1/N2)3 (1-3)

　　即水泵的流量与其转速成正比，扬程(压力)与其转速的平方成正比，轴功率与其转速的立方成正比。按以上关系，在其它运行条件不变的情况下，通过下调电机的运行速度，其电耗是与转速成立方关系降低的，节电效果应非常明显。例如如果工况只需要50%的水量，则可以将电机的转速调节为额定的一半，此时电机消耗的功率仅为额定的12.5%，即理论上节能可达87.5%。

　　但以上结论只是理论分析，而且以上关系满足的前提是水泵的总效率η恒定，实际上当调速范围很大时，水泵的总效率η变化(降低)较大，根据水泵电机轴功率P和流量Q、扬程(压力)H之间的关系：

　　P=K·H·Q/η (1-4)

　　其中K为常数，η为水泵的总效率。一般当水泵调速60%以下时，水泵效率η急剧降低，而且，实际的变频恒压供水设备供水系统并不是开环状态，而是恒压闭环控制系统，速度调节范

变频恒压供水设备产品概述

　　改系统是在传统变频恒压供水系统的基础上发展起来的一种新型供水方式，它不是水泵、管件阀门、罐体和控制柜的简单组合，而是集机械、电子、信息、自控技术为一体的高科技产品。随着无负压供水概念发展的深入，越来越多的科研单位及生产企业对无负压技术进行了深入的研究，并取得了比较丰硕的成果。在国内无负压技术根据市场上现有无负压的给水系统进行分类，主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。根据其实现无负压主要功能原理的不同，大体可以分为以下几种形式：

　　(一)变频恒压供水设备稳流补偿器和真空抑制器控制模式

　　当市政管网供水不足或用户用水量大于市政管网供给能力时，真空抑制器打开，空气进入稳流补偿器中，使原本封闭的补偿器变为断流水箱，抑制负压产生，另在稳流补偿器中设置液位控制，当低于低位时，水泵停止工作。

　　(二)变频恒压供水设备自控限流模式

　　当市政管网供水不足或用户用水量大于市政管网供给能力时，通过压力传感信号的反馈，采取限制变频器，使水泵不超量取水，而当市政管网供水满足要求时，系统恢复正常。

　　(三)变频恒压供水设备压力控制点方式

　　当市政管网供水不足或用户用水量大于市政管网供给能力时，直起变流量恒压供水泵，待供水满足要求后，系统恢复正常。

变频恒压供水设备运行说明

　　(1)当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。

　　(2)当市政管网欠压时，变频恒压供水设备自动启动，在原有水压基础上变频调速增压(恒压)供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐(或承压水池)，不会遭受外界污染。

　　(3)当市政水源压力太低，自来水进水小于设备供水(水源罐出水)时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的补偿水量与水源罐总容积相同V补=V总。

　　水源罐提供补偿水量期间，靠真空抑制(自动进、排气阀)，使空气自动进入罐体，可避免对市政管网造成***抽吸作用(即所谓无负压无吸程)，并可***水源罐容积全部被有效利用。

应有下列控制功能：

(1)水泵、水源、电压故障自检、报警和保护功能;

(2)水泵自动切换，自动巡检功能;

(3)无故障长时间运行功能;

(4)自动变频功能、软启动功能;

(5)网络服务功能;

(6)Hmin停泵功能;

(7)Lmin停泵功能;

(8)真空抑制器动作功能。

供水方式具有以下几点优势：

(1)可有效利用市政管网压力，达到节约能源之目的;

(2)避免了水箱所必需的定期清洁、维护、水质检测等环节;

(3)无需建水池、水箱，可大幅度节省基建投资并缩短施工工期;

(4)设备占用空间缩小，二次污染受到控制。
