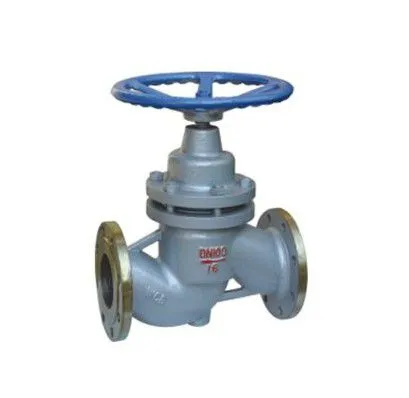

| 品牌:精拓阀门 | 型号:UZ41SM-40C DN20 | 材质:铸钢 |
| 连接形式:法兰 | 公称通径:20mm | 适用介质:氧气 |
| 压力环境:高压 | 工作温度:高温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:手动 | 零部件及配件:手轮 |
| 用途:截止 | 类型(通道位置):直动式 | 密封材料:PTFE |
| 一、柱塞式闸阀 结构特点及简图 柱塞式闸阀是由阀体,阀盖,阀杆,柱塞,导向套,密封环,手轮等零件组成(如图),当手轮旋转时,通过阀杆带动柱塞在导向套中上下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞闸阀中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的***新型密封材料,所以密封可靠,经久耐用,从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等特点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。 |
二、柱塞式闸阀 性能规范
| 阀体材料 | 适用温度 | 适用介质 | 压力范围 |
| 铸钢 | <250℃ | 水、蒸汽、油品 | pn1.6~4.0mpa |
| 铸铁 | <180℃ | 水、蒸汽、油品 | pn1.6 |
| 不锈钢 | < 200℃ | 硝酸、醋酸 | 通径范围 |
| 含钼不锈钢 | < 200℃ | 氨、氢、尿素等 | dn15~400mm |
二、柱塞式闸阀 试验压力
| 试验项目 | 试验介质 | 试验压力 |
| 压强试验 | 水 | 1.5pn |
| 高压密封试验 | 水 | 1.1pn |
| 低压气密封试验 | 气 | 0.5-0.7mpa |
二、柱塞式闸阀 主要外形与连接尺寸
| dn(mm) 尺寸(mm) | 1.6mpa uz41sm-16c、p、r uz41h-16c、y、p、r | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| l | 130 | 150 | 160 | 180 | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
| do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
| d | 95 | 105 | 115 | 135 | 140 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| d1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| d2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 295 | 375 | 435 | 485 |
| b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 26 | 30 | 34 | 36 |
| z-?d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-23 | 12-25 | 16-25 | 16-30 |
| dn(mm) 尺寸(mm) | 2.5mpa uz41sm-25c、p、ruz41h-25c、y、p、r | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| l | 130 | 150 | 160 | 180 | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
| do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
| d | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| d1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| d2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
| z-?d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
| dn(mm) 尺寸(mm) | 4.0mpa uz41sm-40c、p、r uz41h-40c、y、p、r | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| l | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
| do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
| d | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 375 | 445 | 485 | 570 | 655 |
| d1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 430 | 510 | 585 |
| d2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 282 | 345 | 390 | 465 | 535 |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 38 | 42 | 40 | 52 | 58 |
| z-?d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-26 | 8-26 | 12-30 | 12-33 | 16-30 | 16-36 | 16-39 |
