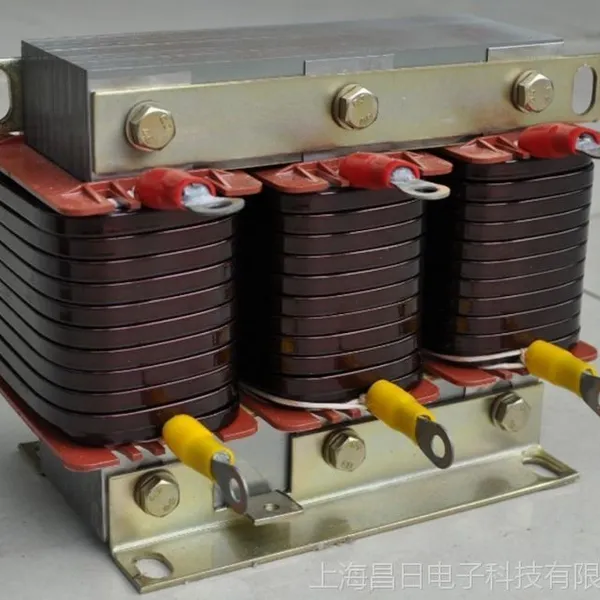

CKSG-5.4/0.45-12% 晨昌 串联电抗器 标配三相共补电容器45KVAR 滤波

     低压干式串联电抗器里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5~6%电抗器，对5 次谐波通常电抗率为6%属于高感值电抗器，对3 次谐波通常电抗率为12~13%

   串联电抗器与电容器组串联组成无功补偿装置,其作用有：1,限制乃至消除不装设串联电抗器时电力电抗器组对系统谐波的放大作用；2,降低电容器组的合闸涌流和涌流频率,易于选择回路设备及保护电容器；3,降低母线上该次谐波电压值,提高供电质量；4,限制高于该次谐波电流流入电容器组,抑制高次谐波,保护电容器；5,减少健全电容器组向故障电容器组的放电电流值,保护电容器；6,减少电容器组断路器分闸电弧重击穿时的涌流倍数和频率,以利断口灭弧,降低操作过电压幅值。

1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以***电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘 层，具有***的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一 工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外***相媲美。

 1.海拔高度不超过2000米。

 2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
 3.周围无有害气体，无易燃易爆物品。
 4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。

串联电抗器的应用

  低压串联电抗器用于220-1200V电力系统中，与并联电容器组相串联，用以限制合闸涌流和抑制高次谐波和，从而保护电容器组，改善电网电压质量和以及电力系统安全运行。

  低压串联电抗器能否可靠地限制合闸涌流和抑制高次谐波，对电抗的线性度应有具体的要求。JB5346《高压串联电抗器》规定：电抗器在1.8倍的额定电流下其电抗值下降不超过额定值的5%，由于谐波的热影响，电抗器的温升考核也需1.35倍额定电流下进行。

  目前国标对低压串联电抗器的温升考核及电感性能并没有具体规定，市场产品鱼目混杂，有许多产品由于电感的线性度达不到要求，电抗器并不能真正有效地限制合闸涌流和抑制高次谐波。也有大部分厂家的产品绝缘等级标称是F级，但实际上线圈骨架等用的是聚酯类B级材料

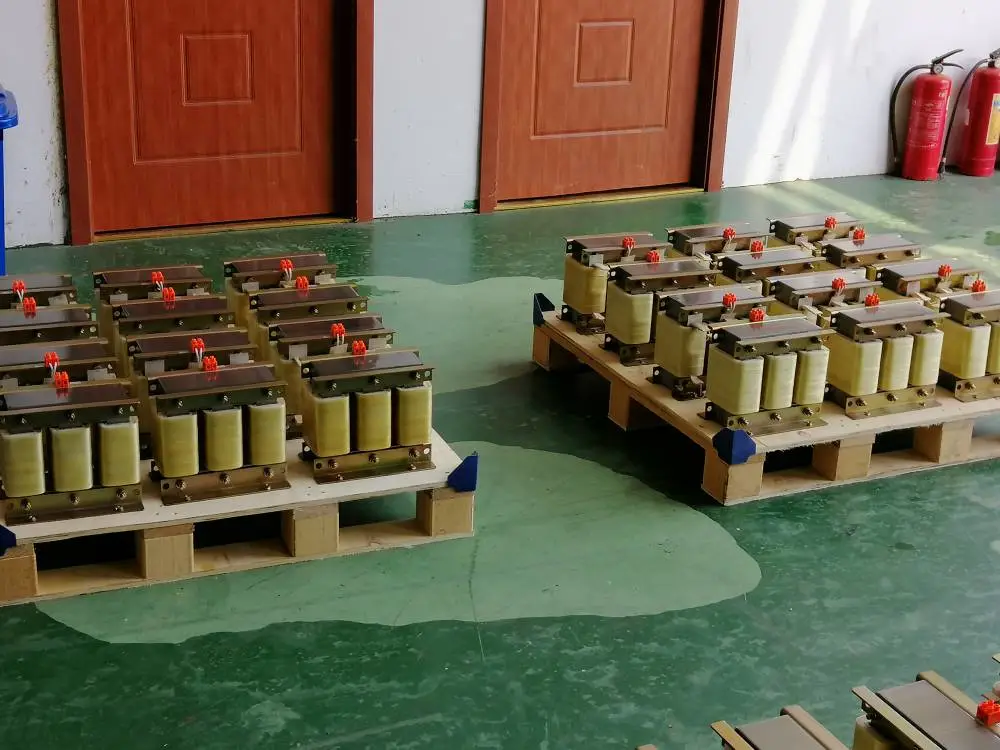

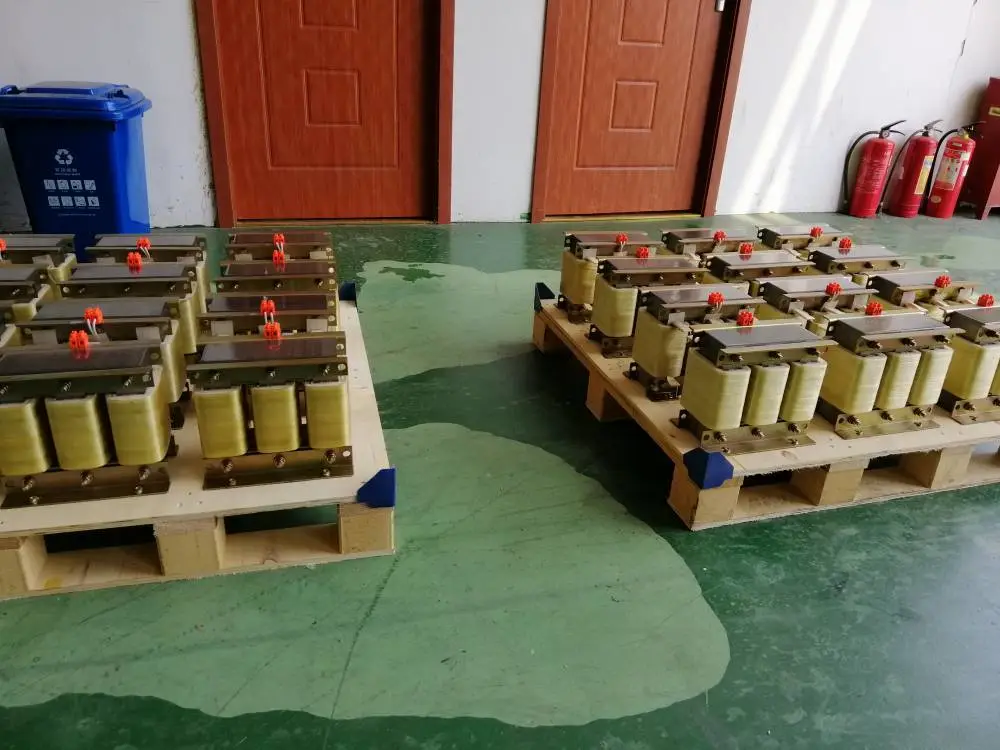

串联电抗器产品图片串联电抗器的作用

  1.降低电容器组的涌流倍数和涌流频率。

  2.与电容器组构成全谐振回路，滤除特征次谐波。

  3.与电容器组构成偏谐振回路，抑制特征次谐波。

  4.提高短路阻抗，减小短路容量，降低短路电流。

  5.减少电容器组向故障电容器组的放电电流，保护电力电容器。

  6.减小操作电容器组引起的过电压幅值，避免电网过电压保护。

  7.减少电容器组的投切涌流，降低涌流暂态过程的幅值，有利于接触器灭弧。

上海昌日我公司是专业生产电抗器的厂家，电抗器有变频器输入电抗器，输出电抗器，直流电抗器。补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
