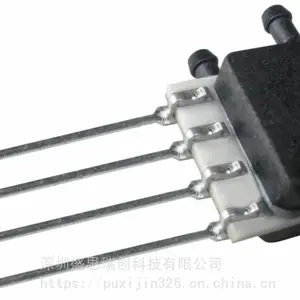

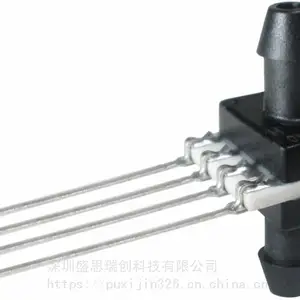

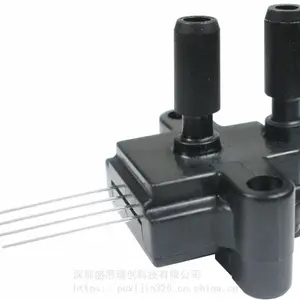

HSCDLNN100MDSA5温压流一体监测仪3.3Vdc压力传感器Honeywell

温压流由S型皮托管、热电阻（或热电偶）、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为一体式结构。机箱自带法兰，皮托管和箱体的连接采用可快速分离的抱箍式结构，安装拆卸便捷，便于运输和搬运。S型皮托管和铠装热电阻采用具有高耐腐蚀性能的316L不锈钢材料，同时外加不锈钢保护套和抱箍端盖集成为一体式探头结构。
温压流监测仪是***烟气流速在线监测仪器，可以在风、雨、雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测被测管烟道内的烟气流速、压力和温度等参数，广泛应用于水泥、垃圾焚烧、火电、钢铁、冶金、炼油、铝业、石化、温压流监测仪是基于传统皮托管的差压测量原理设计而成。采用“S” 型皮托管探头，测量时将皮托管探头插入气流管道中，并使探头中心轴线处于气流断面中心且与流线方向一致；探头全压测孔正对来流，静压测孔背对来流，分别将全压和静压传递给压力传感器。

温压流监测仪主要由以下部分组成：样气采集模块、电气控制模块、气路控制模块、显示模块和信号输出模块。

温压流监测仪主要特点如下：

? 输入：DC24V±10%，供电功率≧30W ；

? 输出：4路4-20mA输出（温度/静压/动压/流速）；

? 反吹使能/禁止以及反吹时间可自行设置；

? 量程可自行设置；

? 支持修正系数设置（y=k*x+b），以及皮托管系数设置；

? 支持屏幕保护功能，屏保时间可自行设置

特点：

 可实时测量烟气的流速 动压  静压和温度，通过4路模拟型号4-20Mv

自动定时或手动对动压和流速校零

液晶显示各种测量数据和信号 可直接读数，便于调试

可能精度高 ，可靠性好。可长期工作

分体式结果。皮托管都有300MM的伸缩范围。

配备自动反吹单元，可定时清理皮托管内的颗粒物，反吹间隔时间可以确定

3技术指标

输出参数：（有源输出）

反吹单元

电磁阀电源：220VAC  反吹时间：4S  反吹间隔时间：可设置 1 2 4 8小时或者不反吹 出厂设为每4小时反吹一次

反吹气源要求：仪表气，压力为0.3-0.8MPA  配备减压阀和表态 不超过0.8MPA

自动校零：可设定间隔时间进行自动校正动压和流速的零点

皮托管的长度： 1000mm  1500mm 1800mm  每根P托管都有300mm的伸缩调整范围，

安装环境要求：温度-25—65度  振动 加速度小于1g

传感器推荐方案

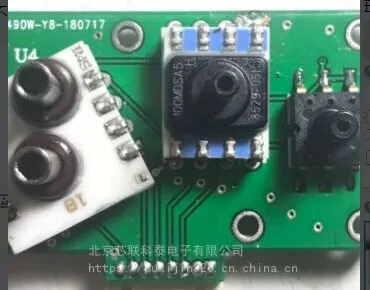

压力传感器HSCDLNN100MDSA5   HSCDLND025MD2A5

监测发电厂热电厂锅炉的烟气排放；监测火电厂烟气脱硫装置的脱硫效率；监测垃圾处理厂的烟气排放；监测石油精炼、钢铁、水泥厂等工业窑炉的专业排放；应用于炼铁高炉喷煤系统，为控制总喷吹煤粉量和各喷口的喷吹量提供依据。

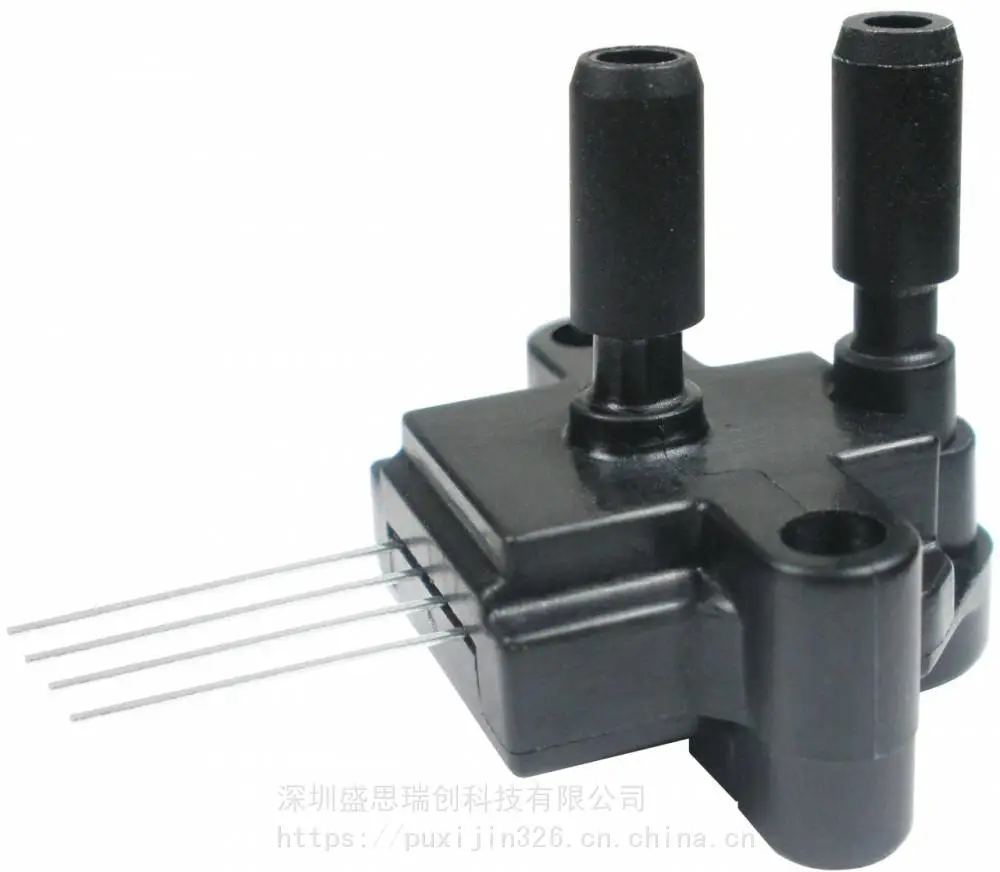

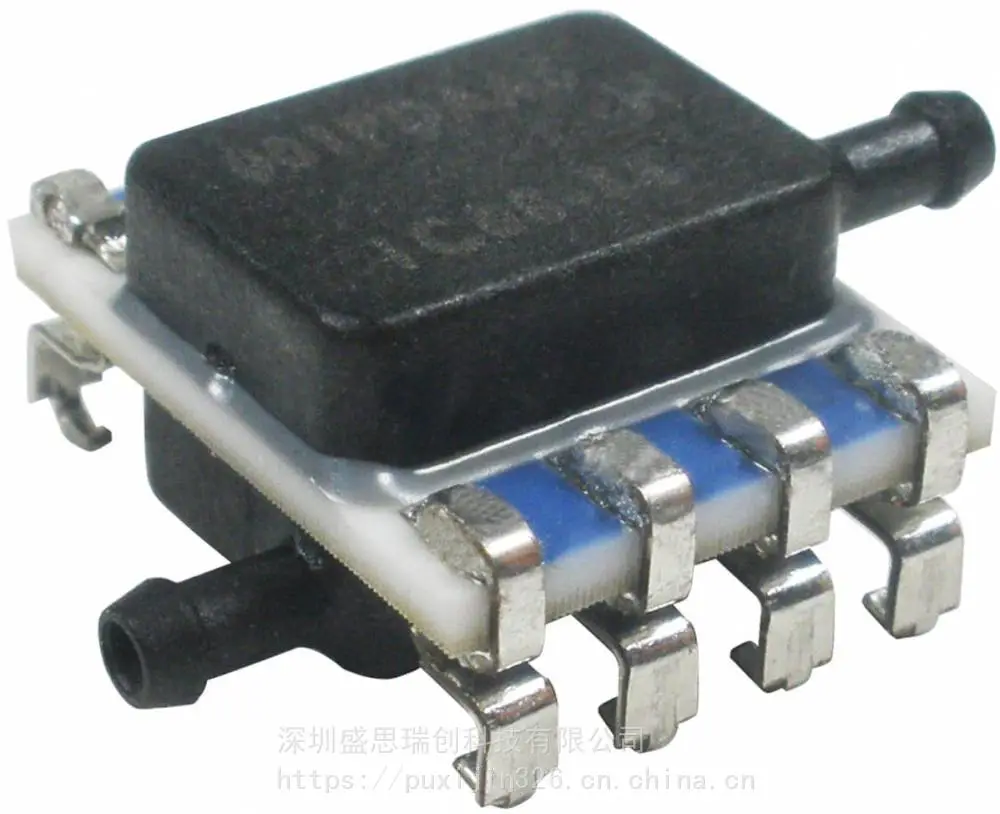

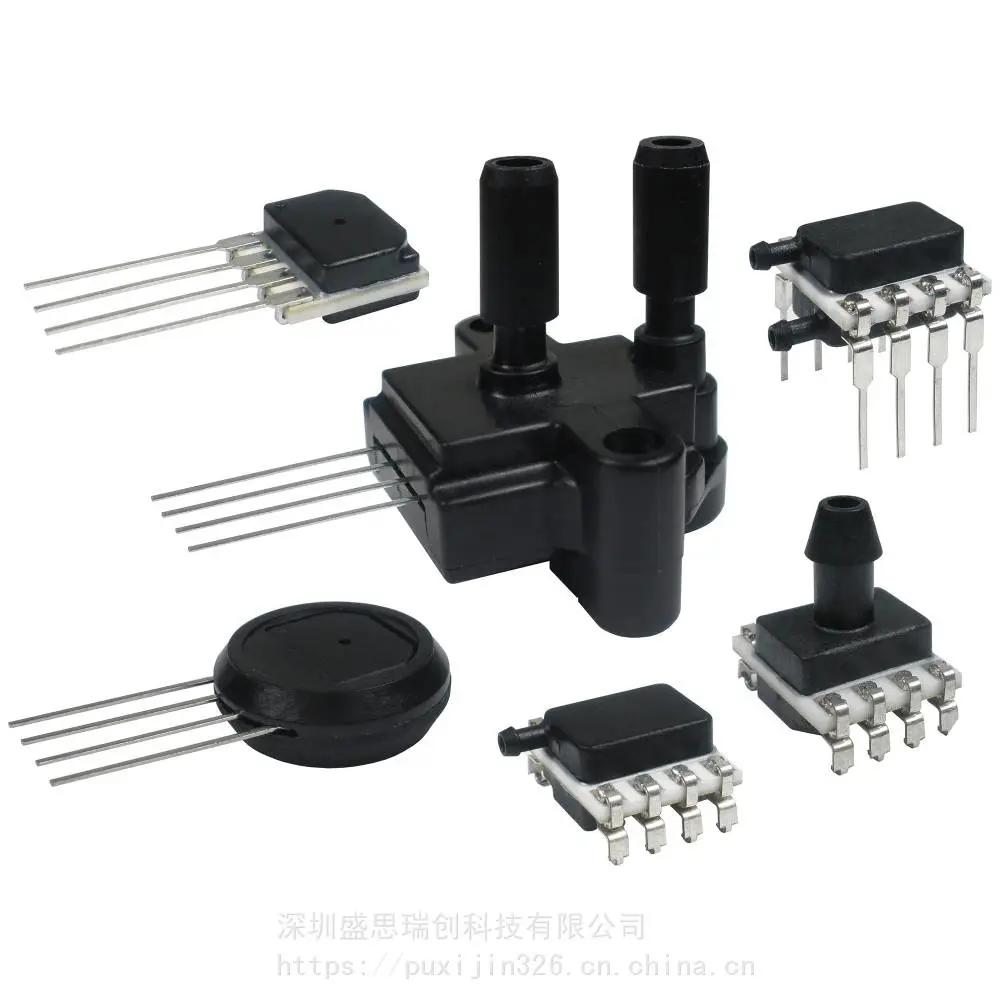

HSC 系列产品

应用领域

 健康：

• 气体质量流量监控仪

• 麻醉机

• 血液分析仪

• 气相色谱仪

• 气体流量仪器

• 肾析仪

• 制氧机

• 气动控制

• 呼吸机

• 睡眠呼吸辅助设备

• 呼吸机

• 肺活量计

• 雾化器

• 医院室内气压控制

工业：

• 气压计

• 流量校准仪

• 气相色谱仪

• 气体流量仪器

• 暖通空调

• 生命科学设备

•  气动控制器

• VAV（变风量）调节系统

•  HVAC 过滤器堵塞检测

•  HVAC 变送器

• 室内空气质量
