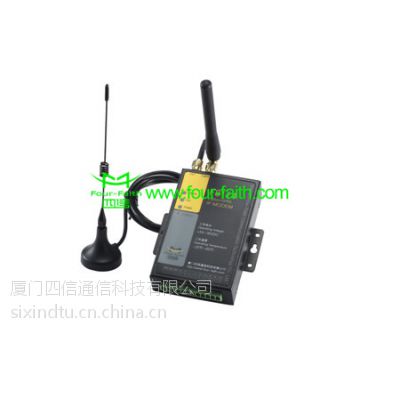

ZigBee 数传终端 F8114，是物联网无线传输终端，利用ZigBee网络和 GPRS网络为客户提供无线数据传输功能。广泛的运用于数字油田、智能家居、智能电网、车联网、智慧农业、化工检测等领域。

ZigBee IP MODEM F8114 产品特点：

1.环境适应性强

2.配置简易，系统集成高效

3.接口丰富，方便使用

4.通信距离达2Km

5.兼容数字油田、智能家居等多种应用协议

6.可远程配置管理

ZigBee IP MODEM F8114 功能特性：

1.环境适应性强

专为苛刻的无人值守环境设计。

2.配置简易，方便系统集成

F8914终端，简易配置即可上电组网，工程施工简便，易于与各种系统集成项目配套。

3.接口丰富，方便客户运用

提供5路I/O，可实现5路数字量输入输出； 兼容3路脉冲输出、3路模拟量输入、2路脉冲计数功能。 提供标准RS232、RS485接口，可直接连接串口设备。

4.体积小，易安装

烟盒大小体积，重量轻，方便与客户的控制设备配套使用。

5.低功耗，持续工作时间长

支持多级休眠及唤醒模式，限度降低功耗，节能环保，适应不同环境的供电方式，降低客户因供电带来的额外成本。

6.通信距离达2KM

四信Zigbee点与点之间通信最远达2KM，支持多级中继路由，非常有利于远距离的超大网络组建。

7.模块可远程配置、批量管理，***降低工作强度

可远程、批量配置通信模块工作参数，程序升级等，大项目管理更高效。

ZigBee参数

ZigBee模块：工业级ZigBee模块

标准及频段：IEEE 802.15.4

                    ISM 2.4 GHz

室内/市区通信距离：60m

                   90m（加强版）

户外/视距通信距离：1200m

                                 3200m（加强版）

发射功率：3.1 mw (+5dBm) /Normal mode, 6.3 mw (+8dBm)/Boost mode

                 63 mw (+18dBm) （加强版）

理论带宽：250Kbps

灵敏度：-102dBm

网络拓扑：点对点、点对多点、对等和Mesh网络

通道数：16 Direct Sequence Channels

             15 Direct Sequence Channels（加强版）

通道：11 to 26

          11 to 25（加强版）

硬件系统

CPU：工业级16/32位通信处理器

FLASH：1MB（可扩展）

SRAM：512KB（可扩展）

接口类型

串口：1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下：

          数据位：5、6、7、8位

          停止位：1、1.5、2位

          校验：无校验、偶校验、奇校验、SPACE及MARK校验

          串口速率：110~230400bits/s

指示灯：具有电源、通信、在线及ZigBee指示灯

天线接口：蜂窝：标准SMA阴头天线接口，特性阻抗50欧

               ZigBee：标准SMA阴头天线接口，特性阻抗50欧

SIM/UIM卡接口：标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

电源接口：端子接口，内置电源反相保护和过压保护

供电

标准电源：DC 12V/0.***

供电范围：DC 5~35V

功耗

通信状态：50-80mA@12VDC；115-150mA@5VDC

待机状态：20mA@12VDC；35mA@5VDC

休眠状态：8mA@12VDC；18mA@5VDC

定时关机状态：0.6mA@12VDC；1mA@5VDC

物理特性

外壳：金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用

外形尺寸：91x58.5x22 mm (不包括天线和安装件)

重量：205g

其它参数

工作温度：-25~+65oC（-13~+149℉）

扩展工作温度：-30~+75oC（-22~+167℉）

储存温度：-40~+85oC（-40~+185℉）

相对湿度：95%(无凝结)
