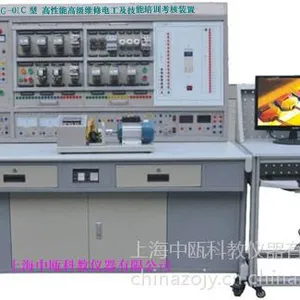

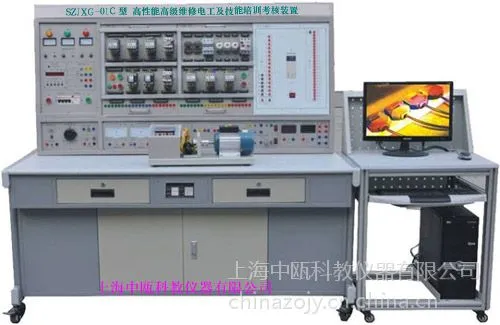

SZJXG-01C型 高性能***维修电工及技能培训考核装置

一、概述：

中瓯牌高性能***维修电工技能实训装置，是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《***维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和***性，它能满足技师技术及中、***维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、***维修电工技能实训考核的理想理想实验室配备装置。

二、装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；

5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；

6.通过走线槽进行走线，进行工艺布线训练。

7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。

8、3D仿真软件包含电工电子/电机及变压器原理/电力拖动继电接触控制等模块。分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：2010×700×1630mm³

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能：

一 DW01电源、仪器控制屏
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
 1 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
 2 设有450V指针式交流电压表三只，指示电源输入的三相电压；
 3 多媒体智能型实验管理器：

具有***性、科学性、***性，实现了教育界的一种突破。

1、采用专用处理器技术与配套的工业控制技术。

2、高清晰液晶显示屏，图像与文字显示真实，中文菜单操作界面，人机交互友好。

3、操作按键直观，操作简单快捷。

4、可以不连接电脑进行脱机考核，老师与学生有独立界面，老师通过密码进入教师界面出题，学生在普通界面答题。

5、任何一个学生机可做为老师机控制网络设备，实现了没有计算机也可集中控制整个网络设备

6、设备的试题可根据要求进行编辑。

7、可设定该装置的任意一处电路的线路故障现象。

8、可调整故障设置点的数量和类型。

9、设备的故障设置装置组成局域网后，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。

与网络型多媒体管理器系统对接后可实现以下功能：

1、可以任意控制每个设备的学生操作允许与否。

2、可任意编辑试题、试题存盘，任意设置答题***时间。

3、可对班级学生的成绩进行统计，形成班级成绩报表。

4、可设置系统登陆密码。

5、能随时收卷、阅卷，能对学生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。

6、多媒体功能：可以实时同步播放、演示教师台的专用 教学软件、教学课件等，提高了学习的效率。可以选配***功率扬声器，使语音解说更加轻松。真正实现了计算机教学与实训考核的网络化、信息化意义。

7、教师台选配图像采集装置，学生在自己的教学设备上可以看到老师的真实的操作步骤，也可以调整观察角度，改变了传统的受人数限制、受角度限制的教学方式。

2、交、直流电源
 1 励磁电源：直流220V/0.***，具有短路保护。
 2 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
 3 直流稳压电源：±12V/0.***两路，＋5V/0.***一路，具有短路软截止自动恢复保护功能。
 4 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
 1 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
 2 交流电压表：0～***带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
 3 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、***，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
 4 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
 5 直流电流表：直流数字电流表1只，测量范围为0～***，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

4、整流二极管：IN5408四只
（6）嵌入式多功能网络虚拟仪器（不需电脑配合使用）：

A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。

B、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。

C、参数：

　　1）、双踪存贮示波器，多种同步方式，存贮深度可编程；

　　　　通道数：2路

　　　　带宽：20MHZ

　　　　分辨率：8位

　　　　电压范围：-10~+10V

　　　　存贮深度：64K

　　2）、双通道频谱分折仪；

　  3）、数字三用表，可测电阻、电流、电压等；

　　　　数字IO口

　　　　通道数：8路IO

　　　　输入电平：TTL

　　　　输出电平：TTL

　　　　电流驱动：20mA/通道

4）、四路智能远程电源控制

5）、数据具有上传与保存功能并能通过服务器显示

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

五、实训项目：

（一） 工厂电气、继电接触控制电路实训

1. 三相异步电动机直接启动控制电路

2. 三相异步电动机点动控制电路

3. 三相异步电动机自锁控制电路

4. 三相异步电动机按钮联锁正反转控制电路

5. 三相异步电动机接触器联锁正反转控制电路

6. 三相异步电动机双重联锁正反转控制电路

7. 三相异步电动机工作台自动往返控制电路

8. 两台三相异步电动机顺序启动、顺序停转控制电路

9. 三相异步电动机的两地控制电路

10. 接触器控制的Y-△控制

11. 时间继电器控制的Y-△控制

12. 三相异步电动机单向启动反接制动控制电路

13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15. 三相异步电动机正反转启动能耗制动控制电路

16. 单相鼠笼电动机电容启动控制电路

17. 双速交流异步电动机手动变速控制电路

18. 双速交流异步电动机自动变速控制电路

19. 断电延时直流能耗制动的Y-△启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. C620型车床电气控制线路

23. 电动葫芦电气控制

24. Y3150滚齿机控制电路

（二）PLC可编程控制器基础电路实训

1. PLC控制十字路口交通灯的模拟

2. PLC控制自动供水模拟控制的模拟

3. PLC控制装配流水线控制的模拟

4. PLC控制机音乐喷泉模拟控制

5. PLC控制抢答器模拟控制

6. PLC控制天塔之光

7. PLC控制电镀系统的自动控制

8. PLC控制洗衣机的自动控制

（三）交流电机调速系统实训

  变频调速系统实训：

1. 变频器功能参数设置与操作

2. 变频器报警与保护功能

3. 多段速度选择变频调速

4. 外部端子点动控制

5. 控制电机正反转运动控制

6. 控制电机运行时间操作

7. 瞬间停电变频器参数设定

8. 外部电压变频调速

9. 外部电流变频调速

10. 三相异步电动机的变频开环调速

 变极调速系统实训

1. 三相双速电机的手动与自动变极调速系统调速与运行

（四）直流电机调速系统实训

1. 晶闸管--直流电机开环系统实训（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）

2. 晶闸管直流调速系统（单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节，）（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）。

（五）PLC与变频器综合应用实训

41. PLC控制的三相异步电动机正反转控制

42. PLC控制的三相异步电动机Y-△启动控制

43. PLC控制的三相异步电动机降压启动控制

44. PLC控制的三相异步电动机能耗制动控制

45. PLC控制变频器调速

（六）虚拟仿真实训

基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目，具体内容请参见多媒体智能型电工仿真教学软件介绍。

SZJXG-01C型 高性能***维修电工实训考核装置——总体配置表一

表二、中瓯维修电工电气控制实训考核挂箱配置说明表

附一：  多媒体智能型电工仿真教学软件（具有软件著作权）
