L型标准皮托管LPT-06-800

一．简介

L型毕托管系数：0.99~1.01之间

S型毕托管系数：0.81~0.86之间

1.流体流速范围：0.2-5米/秒
2.气体测速范围：2-70米/秒
3.    托柄长度：0.1-3米
4.  感应头直径：4mm-12mm

二． 应用范围

在科研，生产，教学，环境保护以及净化室，矿井通风，能源管理部门，常用皮托管测量管道风速，炉窖烟道内的气流速度，经过换算来确定流量，有可靠的理论根据，使用方便，准确，是一种***的广泛的测量方法。此外，它还可用来测量流体的压力。

三 . 结构：
　　标准皮托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管.

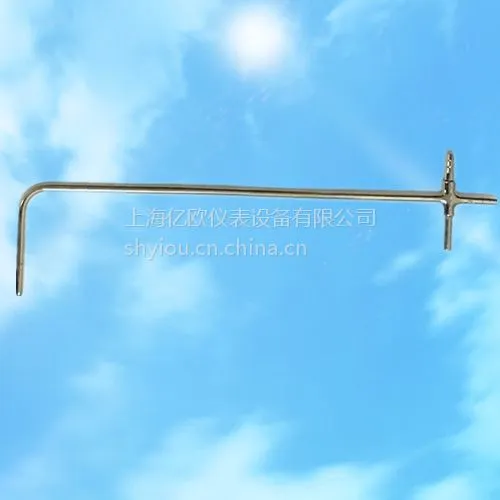

L型皮托管是用两根不同直径不锈钢管子同心套接而成，内管通直端尾街头时全压管，外管通侧接头静压管。指向杆和测杆头部方向一致，使用时可确定方向，使测头对准来流方向。

S 型皮托管用二支同径管焊接而成，面对气流为全压端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能接错。侧面指向杆与测头方向一致，使用时可确定方向，***测头对准来流方向。

四． 规格

五． 正确使用

1．要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。

2. 皮托管测量的直径规格选择原则是与被测管道直径比，不大于0.02。以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。

L型标准皮托管测量时应当将全压孔对准气流方向，以指向杆指示，静压在气流的垂直方向上。测量点插入孔应避免漏风,可防止该断面上气流干扰。

3．每根皮托管静压接头处敲有标记号。标定系数及鉴定单应长期保存，以供计算。

4．配上本公司的数字压力计ZCF-D-01，数字风速风压仪ZCYB-1000,可直读风压、风速。

5．特别推荐中文智能压力风量仪ZCF-D-03中文液晶显示、智能风速风压风量仪ZC1000-1F全中文菜单式操作可输入皮脱管系数、空气密度、风口面积。压力、风速、风量值直读。或者配U型倾斜式压差计CQY-150，U型压力计，U形倾斜式压差计AFJ-150可以煤矿下的风速风压。
