直流无刷电机定子测试

交流耐压

输出电压设定范围/精度

AC 200～3000V    ±(3%×设定值+5个字)

击穿电流测量范围/精度

0.10～25.00mA     ±(3%×读数+5个字)

击穿电流预置报警范围

上限：0.10～25.00mA；下限：0.00～5.00mA

测试时间范围/分辨率

1～300s   1s/步

电弧侦测

选配

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V    ±(3%×读数+3V)

绝缘电阻测量范围/精度

1～500MΩ      ≤100MΩ：±(5%×显示值+3个字)  >100 MΩ：±(8%×显示值+8个字)

绝缘电阻报警设定范围

上限：0～500MΩ；下限：1～500MΩ

测试时间范围/分辨率

1～300s  1s/步

匝间耐压

输出电压设定范围/精度

500～3000V       ±(5%×读数+5V)

波形比较项目

面积、差积、电晕、相位

直流无刷电机定子测试

 型号

 AIP8685FH

 测试对象

 无刷电机转子

 显示方式

 LCD 19寸液晶显示屏

 参数存储

 软件存储

 反电动势

 电压测量范围/精度

 20～500V         ±(1%×显示值+0.5V)

 转速设置范围

 根据所需伺服电机规格确定

 相序

 相序判断

 A-B-C ﹨ A-C-B ﹨ B-C-A ﹨ B-A-C ﹨ C-A-B ﹨ C-B-A

 霍尔特性

 霍尔高低电平范围/精度

 0.0 ～ 15.0V

   ±(1%×显示值)

 供电电源规格

 5V/12V  订购时说明

 频率

 1 ～ 599Hz

 占空比

 0.0-99.9%

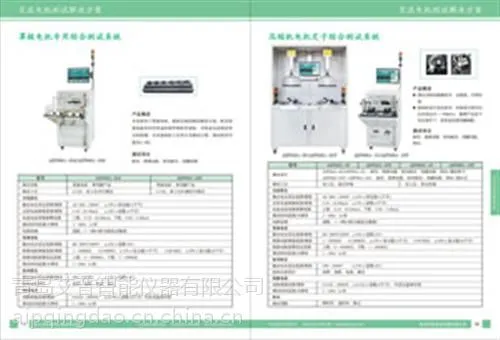

艾普供应直流无刷电机综合测试系统（耐压、绝缘、匝间、电阻、空载、转速、霍尔特性、反电动势、相序等）

由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。
