一、总结

该机采用国内外同类产品的***结构，并在同行业雷蒙磨的基础上更新改进设计而成，该设备比球磨机效***、电耗低、占地面积小，一次性投资小。磨辊在离心力的作用下紧紧地碾压在磨环上，因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。磨辊、磨环更换周期长，从而剔除了离心粉碎机易损件更换周期短的弊病。该机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的，所以比高速离心粉碎机粉尘少，操作车间清洁、环境无染污。

二、用途和使用范围

雷蒙磨粉机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工，R型雷蒙磨粉机成品粒度80—325目范围内任意调节，部分物料可达600目。

三、主要结构

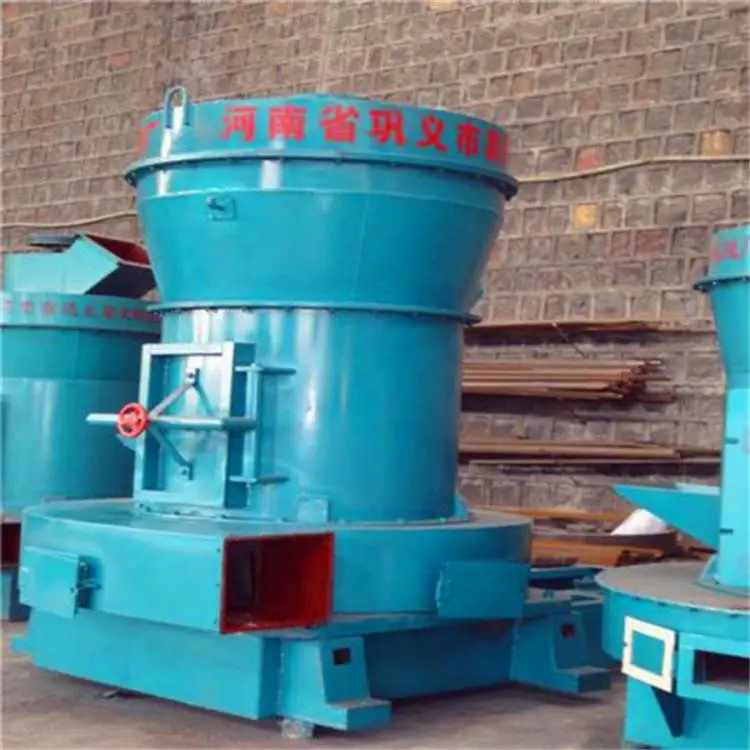

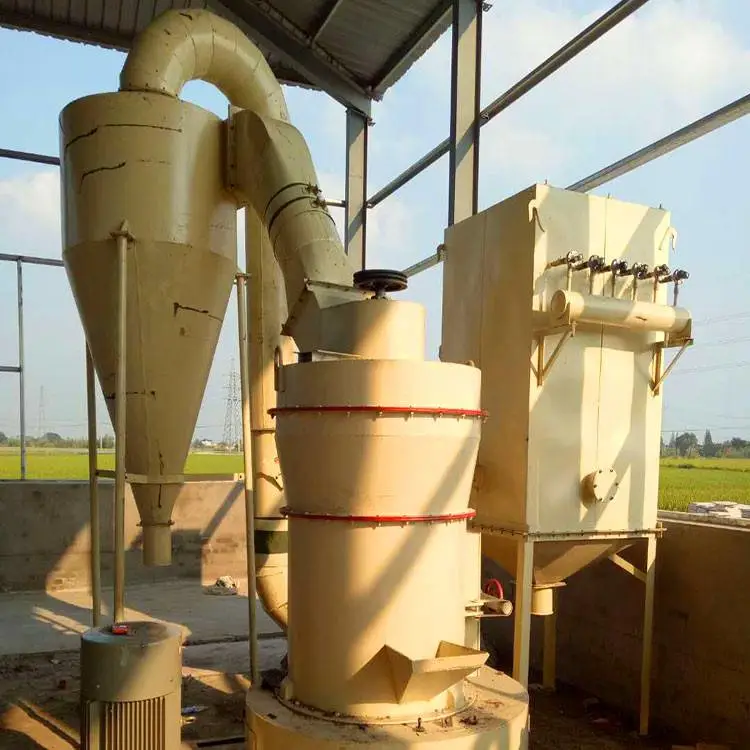

该机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

四、雷蒙磨粉机工作原理：

工作时，将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。

五、雷蒙磨风选过程

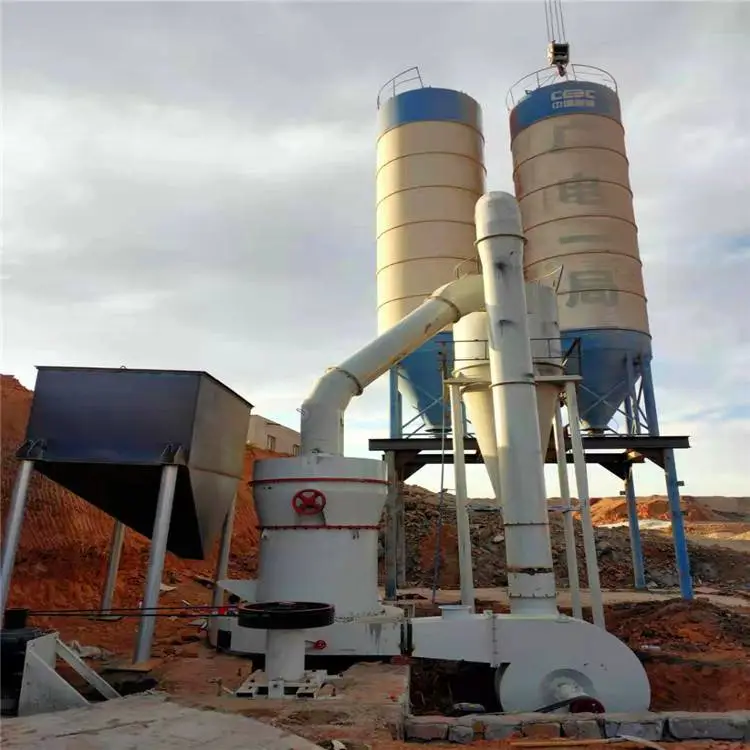

物料研磨后，风机将风吹入主机壳内，吹起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规格的随风流进入旋风收集器，收集后经出粉口排出，即为成品。风流由大旋风收集器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机中间的废气管道排出，进入小旋风收集器，进行净化处理。

六、使用及维护

1、雷蒙磨粉机在安装前对操作人员须进行必要的技术培训，使之了解雷蒙磨粉机的原理性能，熟悉雷蒙磨粉机操作规程。雷蒙磨粉机在使用过程当中，应有固定人员负责看管，操作人员须具备一定的技术水平。

2、为使雷蒙磨粉机正常，应制定设备"设备保养安全操作制度"方能***磨粉机长期安全运行，同时要有必要的检修工具以及润滑脂和相应的配件。

3、雷蒙磨粉机使用一段时间后，应进行检修，同时对磨辊磨环铲刀等易损件进行检修更换处理，磨辊装置在使用前后对连接螺栓螺母应进行仔细检查，看是否有松动现象，润滑油脂是否加足。

4、雷蒙磨粉机磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应及时更换，加油工具可用手动加油泵和黄油枪。

5、停机时，先停止进料，主机继续转动，使残留的物料继续进行研磨，约一分钟后，可关闭主机电动机，停止研磨工作，其后再停止风机电机和分析器电机。

七、性能特征

1.整机为立式结构，占地面积小，系统性强，从原材料的粗加工到输送到制粉及***的包装，可自成一个独立的生产系统。

2.与其他磨粉设备相比，通筛***达***。

3.主机传动装置采用密闭齿轮箱和带轮，传动平稳，运转可靠。

4.雷蒙磨重要部件均采用优质铸件及型材制造，工艺精细，***了整套设备的耐用性。

5.雷蒙磨电气系统采用集中控制，选型***合理自动化程度高。
